کابل دیجیتال از طریق پل سوزانده می شود

Name: کابل دیجیتال از طریق پل سوزانده می شود
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSC-60Q
Price: 12,500.00 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	Shaanxi
نام تجاری:	XZH TEST
گواهی:	CE
Model Number:	XHSC-60Q

اطلاعات دقیق

Place of Origin:

Shaanxi

نام تجاری:

XZH TEST

گواهی:

Model Number:

XHSC-60Q

ولتاژ خروجی:

60 کیلو ولت

برجسته کردن:

High Light

برجسته کردن:

XHSC-60Q سوختن دیجیتال از طریق پل

تشخيص هوشمند سوختگي ديجيتالي از طريق پل

Trading Information

Minimum Order Quantity:

1unit

قیمت:

Price Negotiable

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

7-10 روز

Payment Terms:

T/T

قابلیت ارائه:

100 واحد در ماه

توضیحات محصول

خلاصه ی محصول

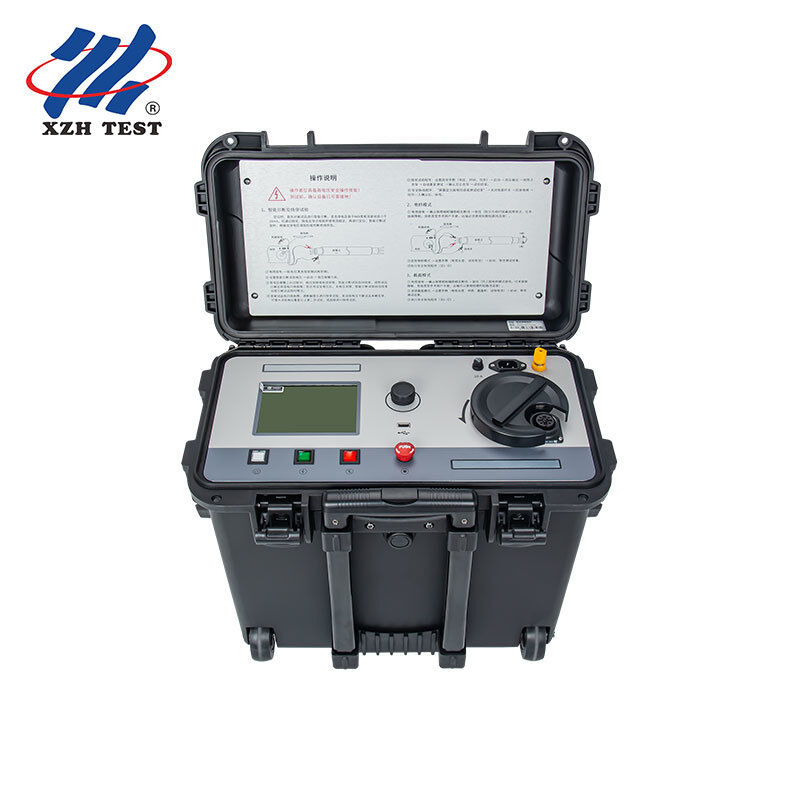

XHSC-60Q Cable Digital Burn Through Bridge یک ابزار تشخیصی با ولتاژ بالا است که قابلیت سوزاندن 60kV را با یک پل دیجیتال هوشمند 750mA با دقت بالا ترکیب می کند.به طور خاص برايعملیات معدن، پروژه های تونلی و پیمانکاران تعمیر و نگهداری صنعتی سنگین، در محیط هایی که کابل ها در معرض فشارهای مکانیکی شدید، نفوذ رطوبت،و سوءاستفاده عملیاتی شرایطی که اغلب باعث ایجاد نقص های پیچیده با مقاومت بالا می شوند که نیاز به دقت پیش از قرار گرفتن نقص های قدرتمند و سطح میکرو دارند.

مخاطبان هدف:تیم های تعمیر و نگهداری برق معدن زیرزمینی، تیم های پشتیبانی از دستگاه حفاری تونل (TBM) ، برق پردازان کارخانه های صنعت سنگین،و ارائه دهندگان خدمات آزمایش کابل های شخص ثالث در صورتی که هر متر حفاری غیرضروری در محیط های محدود یا خطرناک مستقیماً بر ایمنی و هزینه پروژه تأثیر می گذارد.

ویژگی های کلیدی

عملیات دو حالت:حالت سوزاندن 60kV / 400mA را برای کاربونیزاسیون سریع نقص با مقاومت بالا ارائه می دهد. حالت پل هوشمند 750mA را برای اندازه گیری فاصله نقص فوق دقیق تولید می کند.
پل 750mA با دقت بالا:جریان پل پیشرو در صنعت تضمین می کند که حتی در کابل های به شدت تخریب شده با نشانه های نقص پیچیده به حداقل رساندن اثر حفاری در گالری های معدن محدود و تونل ها.
کنترل دیجیتالی هوشمند:کنترل میکرو پروسسور با نظارت LCD در زمان واقعی، تغییر حالت یک لمسی و قفل ایمنی خودکار در طول عملیات ولتاژ بالا.
طراحی فشرده و محکم:ساخت جعبه پلاستیکی قابل حمل مناسب برای حمل و نقل از طریق چاه های باریک معدن و نقاط دسترسی تونل ساخته شده برای مقاومت در برابر محیط های صنعتی گرد و غبار، مرطوب و مستعد لرزش.
سازگاری با کابل های گسترده:مناسب برای سیستم های کابل پیچیده ولتاژ بالا، بخش بزرگ، فاصله های طولانی از جمله پیکربندی های زرهی، پوشش داده شده و متقاطع که در زیرساخت های معدن و تونل سازی رایج است.
هيچ نقطه کوري وجود ندارهبرخلاف روش های بازتاب موج، روش پل حتی در بخش های بسیار کوتاه کابل و نقص های نزدیک به انتهای آن را فراهم می کند.

مشخصات فنی

پارامتر	مشخصات
مدل	XHSC-60Q
ولتاژ سوزاندن	0 60 کیلو ولت (مستمر تنظیم می شود)
جریان سوخته	حداکثر 400 mA
ولتاژ خروجی پل	0 4 کلوولت (مستمر تنظیم می شود)
جریان آزمون پل	حداکثر 750 mA
نمايش	3صفحه LCD رنگی TFT.5 اینچی
دقت موقعیت	± ((0.2%·L + 1) m
محدوده تست	1 ️ 50،000 متر
منبع برق	220 ولت AC ±10٪، 50 هرتز؛ ژنراتور 2 کیلووائتی سازگار
دمای کار	-10°C تا +55°C
ابعاد (L × W × H)	30 سانتی متر × 46 سانتی متر × 50 سانتی متر
برند	آزمون XZH
منشاء	شانسی، چین
گواهینامه	CE

درخواست ها

معدن زیرزمینی:تشخیص کابل های تغذیه ولتاژ بالا که به معدنچی های مستمر، تراشنده های دیوار بلند، سیستم های حمل و نقل و فن های تهویه مطبوع کمک می کنند، جایی که آسیب به کابل از سقوط سنگ و ترافیک تجهیزات معمول است.
حفاری تونل و ساخت و ساز:پیش بینی خطای کابل های عقب TBM و شبکه های توزیع سایت، که امکان تعمیرات هدفمند را بدون اختلال در نرخ پیش بینی فراهم می کند.
کارخانه های صنعتی سنگین:کارخانه های فولاد، کارخانه های سیمان، تاسیسات پردازش شیمیایی محیط هایی که کابل های دفن شده در معرض چرخه حرارتی، جو های خوردنی و تخریب ناشی از ارتعاش هستند.
خدمات آزمایش شخص ثالث:پیمانکاران مستقل آزمایش برق که خدمات تشخیصی کابل را به اپراتورهای معدن، شرکت های ساختمانی و مدیران تاسیسات صنعتی ارائه می دهند.

چگونه کار می کند

XHSC-60Q در دو حالت مکمل کار می کند در حالت سوزاندن، خروجی کنترل شده 60kV DC نقطه نقص مقاومت بالا را کربن می کند،کاهش مقاومت از صدها کیلو اوم به یک اوم تک رقمیپس از تبدیل خطا به مقاومت کم، پل هوشمند دیجیتال 750mA با استفاده از اصل حلقه موری فاصله را با دقت اندازه گیری می کند.دقت 2٪·L+1) m بدون محدودیت های نقطه کور تکنیک های بازتاب پالساین جریان کار دو حالت تضمین می کند که پیش از وقوع خطای قابل اعتماد حتی در چالش برانگیزترین سیستم های کابل موجود در محیط معدن و صنایع سنگین.

بسته بندی و تحویل

ماده	جزئیات
بسته بندی	جعبه چوبی تقویت شده با مدفوع داخلی فوم
زمان تحویل	7 10 روز کاری
ظرفیت عرضه	100 واحد در ماه
شرایط پرداخت	T/T

پرسش های مکرر

سوال 1: چه چیزی پل دیجیتال 750mA را از مدل های استاندارد 600mA متفاوت می کند؟ جریان پل 750mA حدود 25 درصد بیشتر از حالت استاندارد است.این به معنای پیش بینی خطای قابل اعتماد تر در کابل هایی است که آسیب شدید به عایق دارند.، جفت های آلوده به رطوبت، یا نقاط شکست جزئی متعدد ٪ همه اینها در محیط معدن و صنایع سنگین رایج است.جریان بالاتر مقاومت نقص باقی مانده را به طور موثرتر غلبه می کند، که منجر به اندازه گیری های فاصله پایدارتر و قابل تکرار می شود.

س2: آیا این واحد می تواند به چاه های معدن زیرزمینی منتقل شود؟ آره، XHSC-60Q تو يه جعبه پلاستيکي قابل حمل با ابعاد 30 سانتي متر × 46 سانتي متر × 50 سانتي متر بسته شدهمی تواند توسط یک ژنراتور قابل حمل (حداقل 2 کیلو وات) تغذیه شود، که باعث می شود آن را به طور کامل در زیر زمین یا مکان های دور افتاده بدون دسترسی به برق شبکه فعال کند.

س3: چگونه پل سوزاندن در مقایسه با TDR برای تشخیص کابل معدن است؟ TDR (Reflectometry Domain Time) برای نقص های مقاومت پایین موثر است اما با نقص های مقاومت بالا در معدن XHSC-60Q ابتدا از سوزاندن برای تبدیل این نقص های مقاومت بالا به مقاومت کم استفاده می کند، سپس پل هوشمند را برای اندازه گیری دقیق فاصله اعمال می کند. این رویکرد دو مرحله ای برای پروفایل های خطای معمول در عملیات معدن بسیار قابل اطمینان تر از TDR به تنهایی است.

سوال 4: XHSC-60Q چه کابل هایی را می تواند آزمایش کند؟ XHSC-60Q برای تمام انواع کابل های برق تا 60kV، از جمله کابل های XLPE، PILC، کابل های عایق EPR، پیکربندی های زرهی و غیر زرهی مناسب است.کابل طولاني تا 50 کيلومتر طول ميکشه، و سیستم های پیچیده با ترمینال های GIS و پوشش های متقابل متقابل. روش پل نقاط کور را از بین می برد و حتی در قطعات کابل بسیار کوتاه موثر است.

Q5: چه پشتیبانی و آموزش پس از فروش برای عملیات معدن ارائه می دهید؟ XZH TEST پشتیبانی جامع متناسب با عملیات معدن را ارائه می دهد: گارانتی 12 ماهه بر روی تمام اجزای موجود، پشتیبانی فنی از راه دور از طریق تماس ویدئویی و ایمیل،راه اندازی در محل و آموزش اپراتور (در دسترس در سطح جهانی)، و خدمات قطعات یدکی با ارسال ۳۵ روز کاریما درک می کنیم که خرابی تجهیزات در یک معدن به معنی خرابی تولید است تیم پشتیبانی ما اولویت پاسخ سریع را برای حفظ عملیات شما در حال اجرا.
