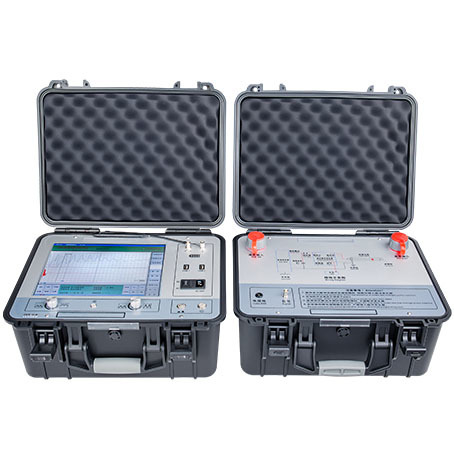

10kV 11kV سیستم شناسایی خطای کابل زیرزمینی XHGG502

• تشخیص دقیق و سریع خرابی اصلی عایق کابل های برق
• کالیبره کردن طول کابل
• تشخیص دقیق جهت و عمق دفن کابل
• تست اثبات کابل با DC استاندارد
• یافتن فاصله عیب روی کابل
• نقطه یابی عیوب کابل روی زمین
• ردیابی مسیر کابل های زیرزمینی
• انتخاب کابل از یک دسته کابل

پیش مکان یابی عیب کابل فاصله عیب کابل (بر حسب متر یا فوت) را از انتهای تست تعیین می کند. این یک جنبه حیاتی است، زیرا پیش مکان یابی دقیق عیب کابل زمان صرف شده برای مکان یابی نهایی عیب را در مقایسه با ژنراتور موج و روش نقطه یابی معمولی کاهش می دهد. پیش مکان یابی از روش های ولتاژ پایین مانند رفلکتومتر دامنه زمانی (TDR) و روش های ولتاژ بالا مانند SIM، ARC، MIM، ICM/ICE و روش افت ولتاژ استفاده می کند.

پیش یابنده عیب کابل XHGG502یک ابزار ویژه برای اندازه گیری و تجزیه و تحلیل وضعیت کابل برق و فاصله عیب است. این فناوری مدرن الکترونیکی و فناوری کامپیوتر را برای تحقق فیلتر سیگنال، اکتساب، پردازش داده ها، نمایش گرافیکی و تجزیه و تحلیل گرافیکی برای تکمیل اندازه گیری سرعت کابل، تست طول کابل، تست فاصله عیب کابل ترکیب می کند.

• سیگنال منعکس شده ارسال شده توسط کوپلر پالس به طور خودکار نمایش داده می شود و شکل موج کامل مدار باز کابل همزمان نمایش داده می شود
• محاسبه و نمایش خودکار فاصله عیب
• عملکرد ذخیره شکل موج های آزمایشی عظیم
• رابط USB چاپگر استاندارد
• عملکرد ساده و قابلیت اطمینان بالا با عملکرد عالی هزینه
• منبع تغذیه باتری لیتیومی پلیمری داخلی

یابنده لوله کابل زیرزمینی XHGX507 عمدتاً برای مکان یابی عیب کابل، شناسایی کابل، اندازه گیری مسیر و عمق کابل استفاده می شود. این می تواند وظایفی را انجام دهد که در گذشته فقط با چند مجموعه ابزار قابل انجام بود.

• LCD با صفحه نمایش بزرگ، قدرت سیگنال را با نشانگرهای بصری نمایش می دهد
• طراحی تمام دیجیتال با نمایش گرافیکی واضح و موقعیت یابی قابل اعتماد
• طراحی قابل حمل و سبک وزن
• باتری قابل شارژ داخلی
• اهم متر داخلی برای اندازه گیری مقاومت حلقه کابل
• می تواند عیوب عایق را تا 2 مگا اهم به زمین تشخیص دهد
• عملکرد نور پس زمینه برای عملیات شبانه

ابزار مکان یابی عیب کابل از روش همگام سازی صوتی و مغناطیسی برای تعیین نقطه عیب کابل برق استفاده می کند. این فناوری موقعیت یابی، تست کمکی مسیر و سایر فناوری ها را ادغام می کند و حالت های تست متعدد و اطلاعات سریع غنی را برای تکمیل کارآمد و دقیق مکان یابی عیب کابل ارائه می دهد.

• LCD 5 اینچی با روشنایی بالا، دید را در زیر نور خورشید تضمین می کند
• فناوری موقعیت یابی همزمان صوتی و مغناطیسی
• مقدار بهره و مقدار ماشه قابل تنظیم برای سیگنال های صوتی و مغناطیسی
• فناوری کاهش نویز پس زمینه با روش های فیلتر متعدد
• نشانگر انحراف مسیر
• درجه ضد آب IP65
• باتری لیتیومی با ظرفیت بالا داخلی با زمان آماده به کار طولانی

ژنراتور پالس ولتاژ بالا کاملاً با استانداردهای صنعت مطابقت دارد و عمدتاً برای تخلیه ضربه در طول آزمایش عیب کابل ها با سطوح ولتاژ 35 کیلو ولت و کمتر استفاده می شود. این منبع ولتاژ بالای DC، خازن ذخیره انرژی و شکاف توپ تخلیه را در یک واحد فشرده ادغام می کند.
