آزمایش خطای کابل به طور دقیق پیدا کردن خطاهای کابل زیرزمینی در معادن / سایت های ساختمانی / کشاورزی

توضیحات:

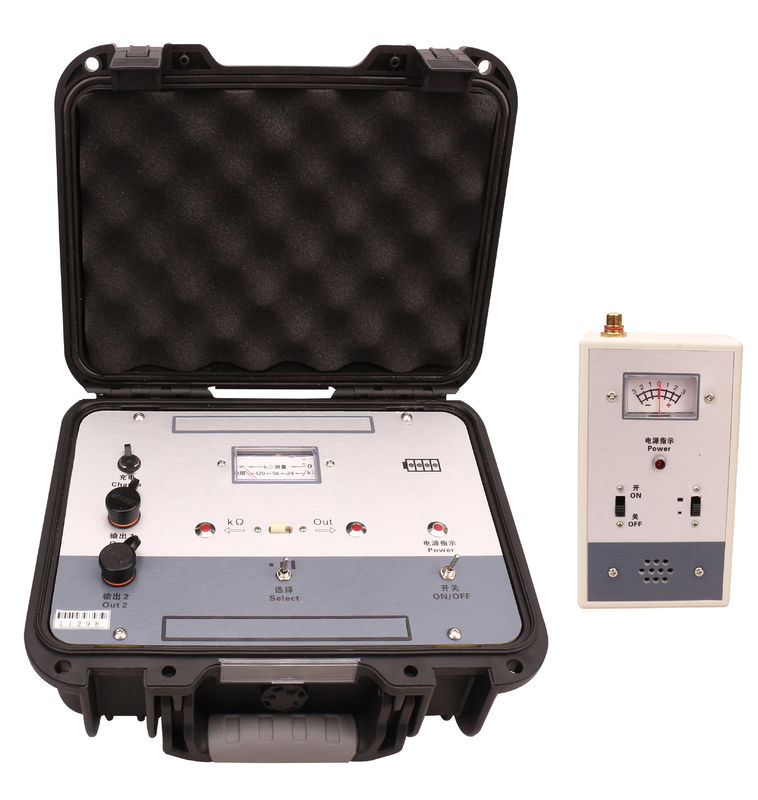

تست کننده کابل پنهان ولتاژ پایین یک ابزار خاص است که توسط بخش های برق، پخش، پست و مخابرات، و همچنین صنعت و معدن استفاده می شود.و مناطق روستایی برای پیدا کردن کابل های زیرزمینی، از جمله خطوط مستقیم کابلی زرهی دفن شده و خط خط زیرزمینی. می تواند جهت خط زیرزمینی را تشخیص دهد ، موقعیت دقیق تر زیرزمینی، عمق زیرزمینی،و نقص های مختلف خروجی زمین، شکستگی های هسته ای، از جمله خطوط زیر میدان های برنج، جاده های سیمان، آجر و سنگ، جاده های آسفالت و خطوط در دیوارهای ساختمان ها.خطوط ضد آب و کابل های مورد استفاده در زمین را می توان با استفاده از این ابزار از طریق روش های مناسب تشخیص داد.

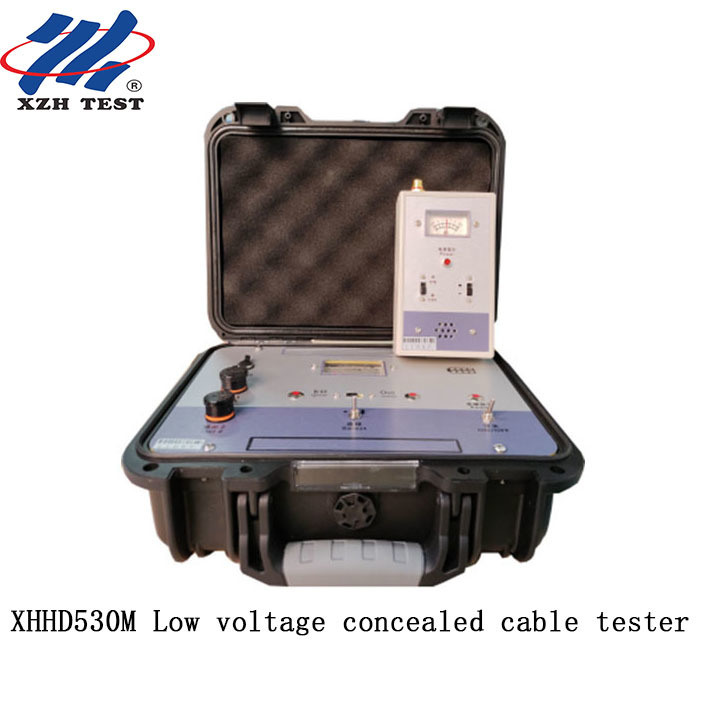

تشخیص خطا شامل یک فرستنده سیگنال، گیرنده سیگنال، یک کاوشگر، یک پلاگین و سایر قطعات است. فرستنده و گیرنده در اندازه کوچک هستند.در ساختار معقول و در ظاهر زیبااین ابزار دارای مزایای حساسیت بالا، توانایی قوی ضد تداخل هماهنگی متر صدا، کار و حمل آسان است.و موقعیت سریع و دقیق نقطه خطاگیرنده و اندازه گیری صدا هماهنگ هستند، با تنظیمات حساسیت بالا و پایین. فرستنده مجهز به شاخص خروجی و عملکرد اندازه گیری KΩ است.که می تواند جایگزین مولتی متر یا مگومتر برای بررسی پیوستگی مدار شود، جدا کردن و مخلوط کردن، اندازه مقاومت نشت زمین را اندازه گیری می کند و به طور مستقیم ماهیت نقص را تعیین می کند. فرستنده مجهز به یک ترمینال خروجی "خروجی 2" است.که روش و عملکرد تشخیص را گسترش می دهد.

عملکرد فنی اصلی:

1. فرستنده پنل فرستنده مجهز به "مبدل قدرت"، "نمایش قدرت"، "خریدسوئیچ های انتخاب"، "بالا، متوسط، پایین"، "نمایش خروجی" و "مقادیر KΩ" و چراغ شاخص موقعیت سوئیچ را نشان می دهد.اندازه گیری KΩ خروجی یک ترمینال خروجی را به اشتراک می گذارد.، که توسط سوئیچ های "output·indication" و "KΩ measurement" سوئیچ می شود؛ ترمینال خروجی "output 2" را تنظیم کنید؛ سر متر مربع خروجی و ارزش مقاومت KΩ را نشان می دهد.می تونه چک کنه که خط روشن شده، خاموش، مخلوط، و اندازه مقاومت نشت زمین را اندازه گیری کنید.

1.1 شکل سیگنال خروجی: دوره پالس 1.34± 0.15mS عرض 0.2± 0.1mS دوره متناوب 1.8 ± 1S.

1.2 ولتاژ خروجی: دوره پالس Up محدوده بالا بیشتر از 1000V ، محدوده متوسط بیشتر از 60V و محدوده پایین بیشتر از 30V است.

1.3 KΩ اندازه گیری می تواند خط جانبی را روشن، خاموش، اندازه گروه نشت مخلوط، تعیین ماهیت نقص بررسی کند.

1.4 ترمینال خروجی "خروجی ۲" می تواند یک جریان کوتاه مدار پالس اوج 1-5A را خروجی کند.

1.5 قدرت خروجی: قدرت پالس بیشتر از 2.5W است (وقتی مقاومت بار بالا 80KΩ است).

1.6 منبع برق: 8.4 ولت

2گیرنده (گرنده سیگنال)

با سوئیچ قدرت، نشانگر قدرت، سرعت بالا و سرعت پایین

سوئیچ؛ وقتی که یک سیگنال روی شمارنده وجود دارد، جهت مثبت یا منفی را نشان می دهد؛ یک ترمینال ورودی در سمت بالا وجود دارد،که می تواند به ترتیب به سوکت سُند یا میله وارد شود.

2.1 شکل سیگنال دریافت شده: دوره پالس 1.36 0.15mS، عرض 0.2 0.1mS، دوره متناوب 1.8 1S.

2.2 منبع برق: 6 ولت (4 باتری AA)

3محدوده تشخیص خطا و دقت تشخیص

3.1 هنگامی که طول تشخیص 3km است، عمق دفن 2m است، مدار کوتاه به زمین و مقاومت نشت خط نشت کمتر از 500kΩ است،خطای موقعیت گذاری ورودی کمتر از 0 است..2 متري

3.2 در صورت تشخیص نقص هسته شکسته در یک کابل زیرزمینی با طول 1 کیلومتر و عمق 2 متر و عایق بندی خوب به زمین، خطای موقعیت کمتر از 0.4 متر است.

3.3 طول واقعی تشخیص می تواند بیش از 1-5km برای خطوط با عمق دفن 2-3m باشد.

چهار.عملکرد ضد تداخل:سیگنال دریافت شده شفاف است و می تواند نقص های سیم زیرزمینی را تحت خطوط 220 کیلوولت تشخیص دهد.

5.شرایط کاری ابزار:این ابزار می تواند به طور مداوم در محیطی با دمای محیط -15°C و فشار اتمسفر 86-108Kpa کار کند.
