تشخيص دقيق نقص هاي داخلي ترانسفورماتور

تحلیلگر پاسخ فرکانس پاک کننده XHBX1501

توضیحات

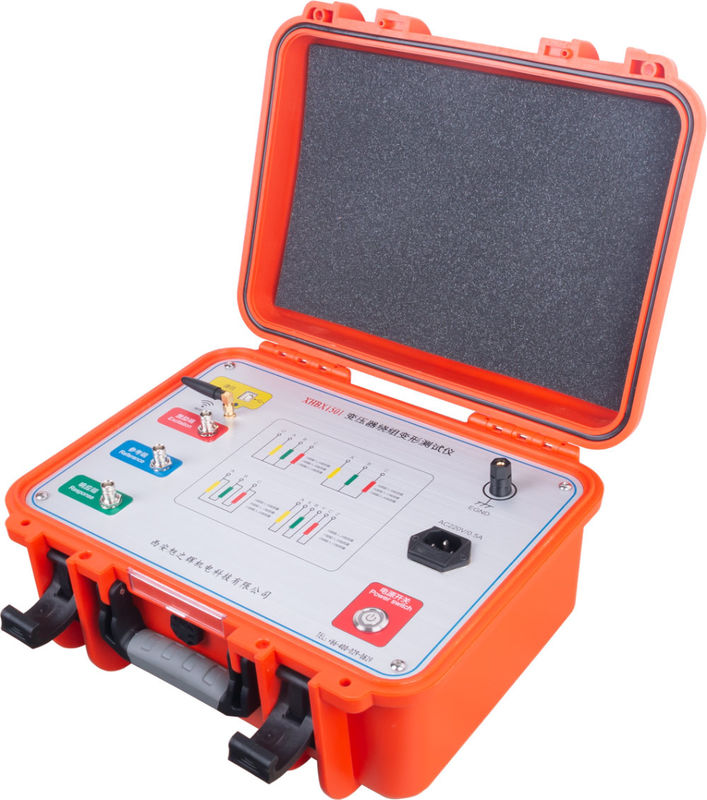

تست کننده تغییر شکل پیچ و تاب متروفر XHBX1501 (طریقه پاسخ فرکانسی) برای آزمایش متروفرهای قدرت 6KV و بالاتر و سایر متروفرهای خاص استفاده می شود.

XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004این برای تشخیص ویژگی های پاسخ آمپلیتود فرکانس از هر پیچ و خم ترانسفورماتور و مقایسه نتایج تشخیص عمودی یا افقی است.درجه تغییر در ویژگی پاسخ دامنه فرکانس تغییراتی را تعیین می کند که ممکن است در پیچ و تاب ترانسفورمور رخ دهد.

آزمایش کننده تغییر شکل پیچیدگی ترانسفورم XHBX1501 (روش پاسخ فرکانسی) شامل یک بخش اندازه گیری و یک بخش نرم افزار تجزیه و تحلیل است.بخش اندازه گیری یک جعبه سیاه از تولید سیگنال و اندازه گیری سیگنال تشکیل شده استبخش تجزیه و تحلیل توسط یک کامپیوتر نوت بوک تکمیل می شود و بخش اندازه گیری از طریق USB یا شبکه به کامپیوتر نوت بوک متصل می شود.

ویژگی های اصلی

1. کنترل استفاده می کند سرعت بالا، یکپارچه سازی بالا میکروپروسسر.

2. پورت USB ارتباطی بین لپ تاپ و ابزار

3. پورت بی سیم بلوتوث (اختیاری) برای ارتباط بین لپ تاپ و ابزار.

4. جنبش سخت افزار اتخاذ DDS تکنولوژی پاک کننده فرکانس سرعت بالا دیجیتال خاص (ایالات متحده) ، که می تواند به دقت تشخیص اشتباهات مانند پیچ و تاب، بلندی، جابجایی، شیب،تغییر شکل مدار کوتاه بین دور و مدار کوتاه تماس فاز به فاز.

5نمونه گیری A / D 16 بیتی دو کانال با سرعت بالا (تجربه میدان برای تغییر تغییر کننده، منحنی موج یک تغییر واضح دارد).

6تنظیم نرم افزاری دامنه خروجی سیگنال، حداکثر دامنه حداکثر ± 10V است.

7. کامپیوتر به طور خودکار نتایج آزمایش را تجزیه و تحلیل می کند و اسناد الکترونیکی (Word) را تولید می کند

8این ابزار دارای عملکرد اندازه گیری فرکانس پاک کردن خطی و اندازه گیری فرکانس پاک کردن قطعی است.که با دو حالت اندازه گیری سبک فنی فعلی داخلی سازگار است.

9مشخصات دامنه فرکانس مطابق با شاخص های فنی ملی تست کننده ویژگی دامنه فرکانس است.ابسیسا (فریکونسی) دارای دو نوع شاخص خطی و شاخص لوگرتیمی استبنابراین، منحنی چاپ شده می تواند یک منحنی شاخص خطی یا یک منحنی شاخص لوگرتیمی باشد و کاربر می تواند با توجه به نیازهای واقعی انتخاب کند.

10سیستم تجزیه و تحلیل داده های خودکار برای داده های تشخیص

مقایسه افقی شباهت های پیچ و تاب بین فاز های A، B و C،

نتایج آنالیز عبارتند از:

ثبات خیلی خوبه

2- سازگاری خوب

3- سازگاری ضعیف

ثبات بسیار ضعیف است.

مقایسه طولی A-A، B-B، C-C داده های اصلی و داده های فعلی را در همان مرحله برای مقایسه تغییر شکل پیچ و تاب،

نتایج آنالیز عبارتند از:

1 پیچ و تاب عادی

2 انحراف خفیف

3 شکستگی متوسط

4 شکستگی شدید

11. می تواند به طور خودکار اسناد الکترونیکی ورد را برای ذخیره و چاپ تولید کند.

12این ابزار به طور کامل با الزامات فنی استاندارد قدرت DL / T911-2004 "روش تجزیه و تحلیل پاسخ فرکانسی برای انحراف پیچ در ترانسفورماتورهای قدرت" مطابقت دارد.

ولتاژ پایینمقدار - منحنی فرکانس

ولتاژ بالامقدار - منحنی فرکانس

پارامتر فنی

عکس های سایت
