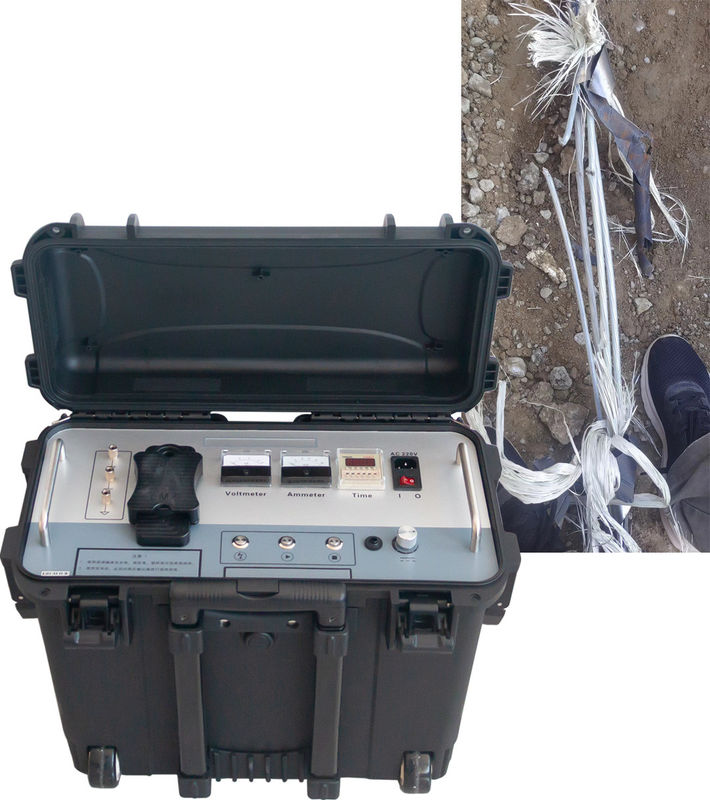

XHHV535-2L 35kv DC Impulse 1000j Surge Generator برای موقعیت خطای کابل زیرزمینی
این ژنراتور ولتاژ بالا XHHV535-2L یک منبع ولتاژ بالا DC، خازن ذخیره انرژی، دستگاه توپ تخلیه، دستگاه تخلیه خودکار،و یک ابزار تجربی با کیفیت بالا.
تجهیزات به طور کامل مشکلات راحتی، قابل حمل، ایمنی و قابلیت اطمینان دستگاه های تجربی سنتی را حل می کند. ژنراتور پالس ولتاژ بالا از دقت بالا استفاده می کند،قطعات الکترونیک ولتاژ بالا با ثبات بالا و فن آوری ولتاژ بالا با فرکانس بالا، ساخت کل دستگاه ساده است.
برای حفظ عادت اصلی مردم از استفاده از ترانسفورماتورها و جعبه های کار برای تولید ولتاژ بالا DC،این ژنراتور پالس یک حالت عملیات طراحی انسانی را اتخاذ می کند و یک طراحی مدار میکرو قابل اعتماد را ادغام می کند. آن را امن، قابل اعتماد و بصری است. واقعا به دست آوردن اثر از آسیب دیده توسط ضربه، و همچنین دارای توابع ضربه زمان خودکار، ضربه دستی و مقاومت فشار است.این در حال حاضر کاربر دوستانه ترین ماشین سواری نوع DC ضربه ولتاژ بالا تجهیزات در چین است.
★ با عملکرد محافظت خودکار از جریان بیش از حد، ولتاژ بیش از حد، گرمای بیش از حد؛
★ با ولتاژ مقاومت DC، عملکرد تخلیه ضربه؛
★ خروجی پالس ولتاژ بالا یکسان و قابل کنترل
★ عملکرد حفاظت از اتصال کوتاه فوق العاده، که می تواند خروجی ولتاژ بالا را به طور مستقیم به زمین متصل کند؛
★ آن را دارای نمایش دو 1.5 سطح شاخص متر برای جریان و ولتاژ، که بصری و روشن است، و روند تخلیه ضربه در یک نگاه روشن است؛
★ اندازه گیری ولتاژ جانبی ولتاژ بالا، در زمان واقعی و دقیق؛
★ با حفاظت از صفر شروع، و پتانسیومتر صفر خروجی عملکرد، امن و قابل اعتماد؛
★ طراحی منحصر به فرد اندازه گیری ولتاژ بالا، در حالت متوقف، ولت متر می تواند ولتاژ خازن را در زمان واقعی نشان دهد؛
★ زمان تخلیه می تواند به صورت خودسرانه در یک فاصله مناسب تنظیم شود.
★ با عملکرد توقف اضطراری، در صورت اضطراری، خروجی ولتاژ بالا را به سرعت قطع کنید.
|
نام محصول
|
ژنراتور ولتاژ بالا قابل حمل
|
|
ولتاژ بالا ضربه
|
0 ~ 35kV تنظیم پذیر
|
|
تقسیم کننده ولتاژ بالا
|
سطح دقت ولتاژ 1.5
|
|
ظرفیت داخلی
|
2μF
|
|
قدرت تخلیه
|
1225J
|
|
جریان سوخت
|
20mA
|
|
زمان ضربه
|
ضربه اتوماتیک حدود 5 ثانیه، زمان کنترل تصادفی ضربه دستی
|
|
حجم
|
۵۲۰ میلی متر*۳۰۰ میلی متر*۳۹۰ میلی متر
|
به هر حال، اگر شما به این موضوع توجه داشته باشید، می توانید به این موضوع توجه داشته باشید.
توضیحات عملکرد پانل
1.زمین ایمنی: زمین شیل ابزار باید به طور قابل اعتماد به زمین متصل شود تا مانع از برق شدن شیل ابزار یا افراد شود.
2.زمین ولتاژ بالا: همچنین به عنوان دم ولتاژ بالا شناخته می شود، باید به طور قابل اعتماد زمین گرفته شود تا از نشت و تخلیه ولتاژ بالا جلوگیری شود. تماس ضعیف ممکن است منجر به عدم افزایش ولتاژ شود.آسیب به قطعات داخلی ابزار در اثر اختلال ولتاژ بالا، و حوادث ایمنی ناشی از نشت داخلی یا تخلیه ابزار.
3.محل نمونه گیری: ترمینال منفی خازن ذخیره انرژی پالس ولتاژ بالایی دارد و باید به طور قابل اطمینان به زمین متصل شود.آن را برای نمونه برداری استفاده می شود زمانی که شکل موج در حالت فلش-اوور ولتاژ بالا از آزمون خطای کابل نمونه برداری می شود(نمونه گیری بدون فلش اوور ولتاژ بالا هنوز نیاز به زمین گیری قابل اعتماد دارد).
4.دکمه تخليه: فشار دادن این دکمه برای تماس با فاصله توپ و تخلیه دستی (مدت هر فشار کلید نمی تواند بیش از 1s باشد).
5.دکمه شروع ولتاژ بالا:هنگامی که نور دکمه شروع روشن است، به این معنی است که ولتاژ خروجی در حالت صفر است. هنگامی که نور روشن است، دکمه شروع معتبر است.اگر نور دکمه شروع روشن نیست پس از روشن کردن سوئیچ قدرت، دکمه تنظیم ولتاژ را در جهت معکوس ساعت چرخش دهید تا نور روشن شود. هنگامی که نور دکمه شروع روشن است، این دکمه را فشار دهید تا دستگاه را شروع کنید و خروجی ولتاژ بالا را تولید کنید.
6.دکمه توقف ولتاژ بالا: هنگامی که آزمایش به پایان رسید یا ناهنجاری رخ داد، این دکمه را فشار دهید تا خروجی ولتاژ بالا را قطع کنید، چراغ ولتاژ بالا خاموش می شود و توپ تخلیه داخلی کار را متوقف می کند.وقتي دکمه توقف روشن شده، به این معنی است که خروجی ولتاژ بالا وجود دارد، و زمانی که آن را خاموش است، به این معنی است که هیچ خروجی ولتاژ بالا وجود دارد.
7.سوئیچ حفاظت از جریان بیش از حد: این دکمه را فشار دهید، حفاظت از بیش از حد جریان روشن می شود، و این دکمه ظاهر می شود، و حفاظت از بیش از حد جریان فعال می شود. تنها زمانی که این دکمه فشار داده می شود، خروجی ولتاژ بالا وجود دارد.بعد از فعال شدن محافظت از جریان بیش از حد، بايد براي تخليه خاموش بشه
8.تنظیم ولتاژ: پس از روشن کردن دستگاه، شما باید ابتدا دکمه را در جهت مخالف ساعت به پایین برگردانید، دکمه شروع را فشار دهید و سپس در جهت ساعت تنظیم کنید تا ولتاژ خروجی را از کوچک به بزرگ افزایش دهید.و تنظیم برعکس جهت ساعت برای کاهش ولتاژ بالا خروجی از بزرگ به کوچک.
9.سوئیچ برق: "گیر 1" سوئیچ منبع برق AC 220V را روشن می کند و "گیر 0" قدرت سیستم را خاموش می کند.
10.سوکت فیوز:جایی که فیوز سیستم برق 220 ولت AC نصب شده است.
11.سوکت برق: منبع برق عامل ابزار، پورت اتصال AC 220V.
12.زمان تنظیم:فاصله زمان تخلیه را تنظیم کنید.
13.آمپر متر:نشان دادن جریان در سمت ولتاژ پایین.
14.ولت متر:ولتاژ خروجی ولتاژ بالا نشان دهنده kV متر.
15.ولتاژ خروجی بالا (EMP): هنگام برخورد با تخلیه، خط خروجی ولتاژ بالا را متصل کنید.
16.ولتاژ خروجی بالا (DC):وقتی که ولتاژ DC مقاومت کند، خط خروجی ولتاژ بالا را متصل کنید.
به هر حال، اگر شما به این موضوع توجه داشته باشید، می توانید به این موضوع توجه داشته باشید.
لیست بسته بندی
کاربرد- مکان خطای کابل زیرزمینی، آزمایش ولتاژ مقاومت کابل
