تشخیص خطای کابل ولتاژ پایین 2048J 32kV سیستم آزمایش خطای کابل یکپارچه برای تشخیص کابل های زیرزمینی XHHV535-4TSB

Name: تشخیص خطای کابل ولتاژ پایین 2048J 32kV سیستم آزمایش خطای کابل یکپارچه برای تشخیص کابل های زیرزمینی XHHV535-4TSB
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSB
Price: 15000 USD
Availability: InStock

جزئیات محصول:

محل منبع:	Xi'an ، Shaanxi ، چین
نام تجاری:	XZH TEST
گواهی:	CE/ISO
Model Number:	XHHV535-4TSB

اطلاعات دقیق

محل منبع:

Xi'an ، Shaanxi ، چین

نام تجاری:

XZH TEST

گواهی:

CE/ISO

Model Number:

XHHV535-4TSB

برجسته کردن:

High Light

برجسته کردن:

سیستم تست کابل یکپارچه 2048J

صفحه نمایش لمسی خطا یاب TDR

نبضة دورية أحادية DC ثلاثية الوضع

Trading Information

Minimum Order Quantity:

1unit

قیمت:

قابل مذاکره

Packaging Details:

wooden packaging

زمان تحویل:

5-8 روز کاری

Payment Terms:

T/T

Supply Ability:

100 unit per month

توضیحات محصول

مرور کلی سیستم

XHHV535-4TSB یک سیستم یکپارچه تست عیب کابل برای تشخیص عیوب عایق اصلی در کابل‌های برق با سطوح ولتاژ 35 کیلو ولت و کمتر و برای کالیبراسیون طول کابل است. این سیستم از دو جزء یکپارچه تشکیل شده است: یک تستر عیب کابل صفحه لمسی TDR و یک مولد پالس ولتاژ بالا که یک راه حل تشخیصی کامل و آماده به کار را تشکیل می‌دهند.

این سیستم تست عیب کابل برای عیوب با مقاومت کم، اتصال کوتاه، مدار باز و مدار قطع شده در کابل‌های برق، کابل‌های کواکسیال فرکانس بالا، کابل‌های روشنایی خیابان و سیم‌های دفن شده از مواد مختلف و با مقاطع و محیط‌های مختلف، و همچنین عیوب نشتی با مقاومت بالا و فلش‌اور با مقاومت بالا کاربرد دارد. پارامترهای فنی با GB/T 18268.1, DL/T 849.1-2019 و JJF1042-2020 مطابقت دارند.

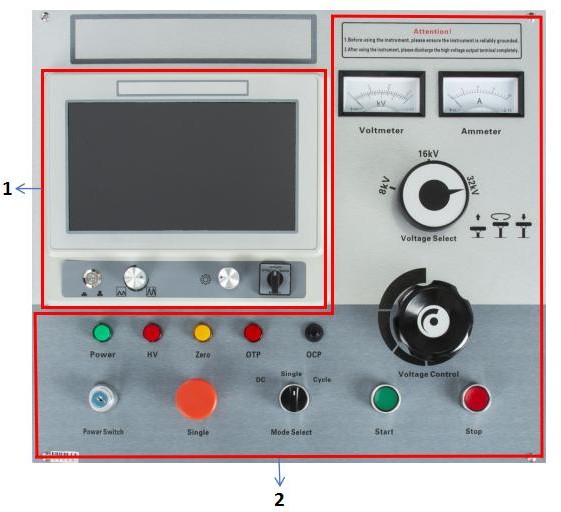

اجزای سیستم

تستر عیب کابل

عملکرد صفحه لمسی با کنترل میکروکنترلر تک تراشه‌ای متمرکز

باتری لیتیوم یون با ظرفیت بالا داخلی برای عملیات میدانی مستقل

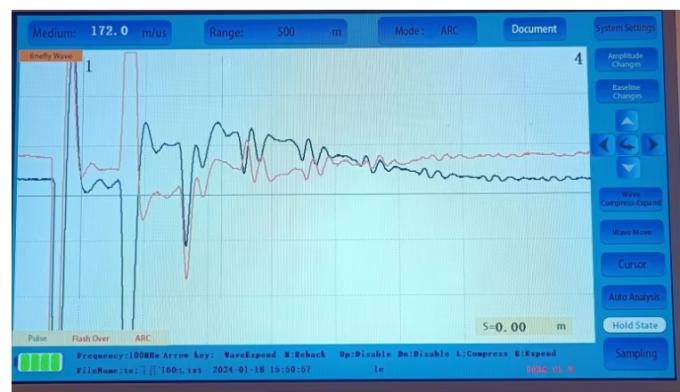

روش موج مسافرتی برای پیش‌مکان‌یابی عیب کابل TDR

سه حالت تست: پالس ولتاژ پایین، فلش‌اور ولتاژ بالا، چند پالس (ARC)

منبع تغذیه مستقل از تداخل در طول تخلیه ضربه‌ای جلوگیری می‌کند

داخلی مگا اهم متر برای اندازه‌گیری مقاومت عایق

قابلیت ذخیره سازی شکل موج و پردازش فایل

مولد پالس ولتاژ بالا

تغذیه AC220V با انرژی تخلیه 2048 ژول در ولتاژ تا 32 کیلو ولت

عملکرد سه حالته: تحمل DC، پالس تکی، پالس دوره‌ای

داخلی خازن ذخیره انرژی 4 میکروفاراد و شکاف توپ تخلیه

دستگاه بازخورد سیگنال برای نمونه‌برداری بی‌درز تستر عیب کابل

حفاظت موقعیت صفر و تخلیه خودکار هنگام خاموش شدن

حفاظت در برابر جریان بیش از حد، ولتاژ بیش از حد و دمای بیش از حد

اندازه‌گیری جریان و ولتاژ آنالوگ سطح 1.5

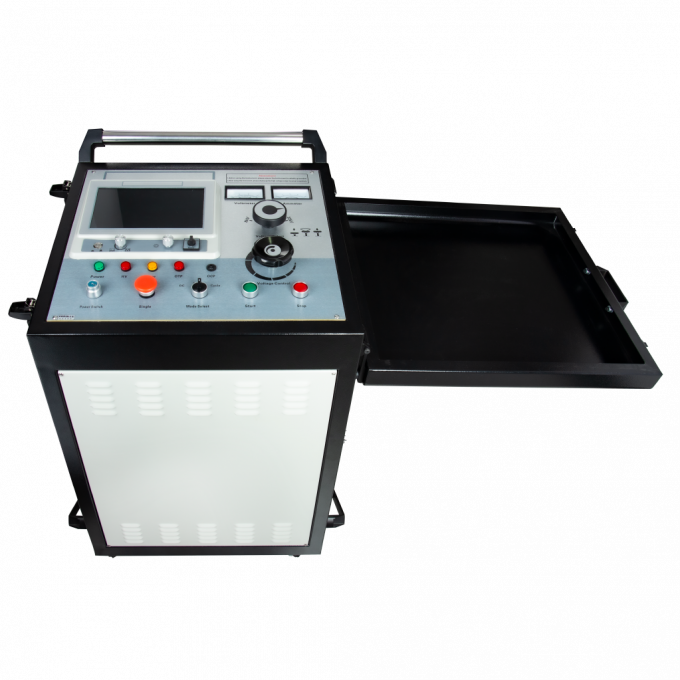

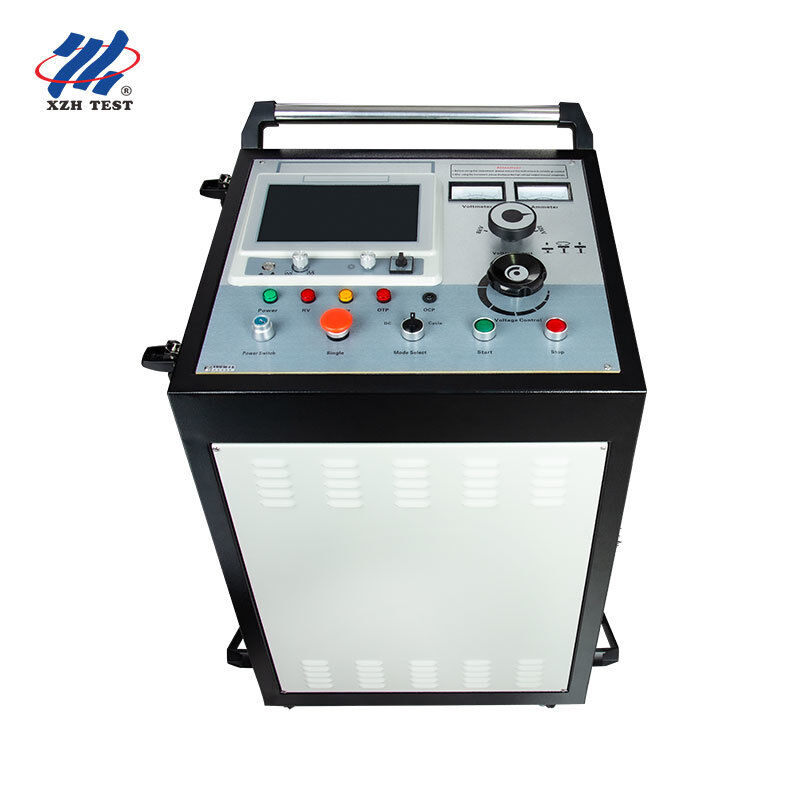

تصاویر محصول

پارامترهای فنی

تستر عیب کابل
روش‌های تست	پالس ولتاژ پایین، فلش‌اور ولتاژ بالا، چند پالس (ARC)
نرخ نمونه‌برداری	200 مگاهرتز
محدوده تست	تا 60 کیلومتر
عرض پالس	0.2 میکرو ثانیه و 2 میکرو ثانیه
منطقه کور	کمتر یا مساوی 10 متر
نمایشگر	LCD صفحه لمسی
باتری	لیتیوم یون با ظرفیت بالا داخلی
مولد پالس ولتاژ بالا
ولتاژ ضربه بالا	0 تا 32 کیلو ولت (قابل تنظیم)
خازن داخلی	4 میکروفاراد
انرژی تخلیه	2048 ژول
حالت‌های خروجی	تحمل DC / پالس تکی / پالس دوره‌ای
دقت	سطح 1.5
منبع تغذیه	AC220V±10%، 50 هرتز (60 هرتز قابل سفارشی‌سازی)

کاربردهای هدف

این سیستم یکپارچه برای تیم‌های میدانی شرکت‌های برق, ارائه‌دهندگان خدمات تست کابل و تیم‌های نگهداری صنعتی که به یک راه حل تشخیصی کامل و آماده به کار برای عیب یابی کابل نیاز دارند، طراحی شده است. طراحی یکپارچه دو جزئی، نگرانی‌های سازگاری بین تسترها و مولدهای پالس جداگانه را از بین می‌برد، در حالی که مگا اهم متر داخلی و باتری لیتیومی امکان عملیات میدانی کاملاً مستقل را بدون نیاز به منابع تغذیه خارجی برای واحد TDR فراهم می‌کنند.

▎سوالات متداول

س: ژنراتور موج ولتاژ بالا چگونه در تشخیص عیب کابل کار می‌کند؟

ژنراتور موج، یک پالس با انرژی بالا را به کابل معیوب تخلیه می‌کند و یک قوس ولتاژ بالا کنترل شده در نقطه عیب ایجاد می‌کند. این قوس هم یک سیگنال صوتی (صدای کوبش بلند قابل تشخیص توسط میکروفون‌های زمینی) و هم یک پالس الکترومغناطیسی (قابل تشخیص توسط گیرنده القایی) تولید می‌کند. با ترکیب زمان رسیدن سیگنال صوتی و الکترومغناطیسی، اپراتورها می‌توانند محل دقیق عیب را با دقت مشخص کنند - تکنیکی که به عنوان همگام‌سازی صوتی-مغناطیسی شناخته می‌شود.

س: کدام محدوده ولتاژ را باید برای انواع مختلف کابل انتخاب کنم؟

انتخاب ولتاژ به عنوان یک راهنمای کلی از ولتاژ کاری نامی کابل پیروی می‌کند. برای کابل‌های ولتاژ پایین (تا 1 کیلو ولت)، از محدوده 8 کیلو ولت یا 12 کیلو ولت استفاده کنید. برای کابل‌های توزیع ولتاژ متوسط (6-15 کیلو ولت)، محدوده 16 کیلو ولت مناسب است. برای کابل‌های انتقال ولتاژ بالا (35 کیلو ولت و بالاتر)، از محدوده 32 کیلو ولت استفاده کنید. همیشه مشخصات حداکثر ولتاژ تست سازنده کابل را بررسی کنید و اطمینان حاصل کنید که تمام فواصل ایمنی در طول عملیات ولتاژ بالا رعایت می‌شوند.

س: چه اقدامات ایمنی باید در طول عملیات ژنراتور موج رعایت شود؟

تست ژنراتور موج ولتاژ بالا نیازمند پروتکل‌های ایمنی سختگیرانه است. همیشه قبل از اتصال، کابل را کاملاً قطع برق و از تمام منابع تغذیه جدا کنید. یک محیط ایمنی حداقل 5 متری در اطراف منطقه تست با علائم هشدار دهنده ایجاد کنید. تمام پرسنل باید از تجهیزات حفاظت فردی مناسب از جمله لباس‌های مقاوم در برابر قوس، دستکش‌های عایق ولتاژ بالا و کفش‌های عایق دی الکتریک استفاده کنند. ویژگی‌های ایمنی یکپارچه - تخلیه خودکار هنگام خاموش شدن، توقف اضطراری و قفل متقابل ولتاژ صفر - لایه‌های حفاظتی اضافی را فراهم می‌کنند اما هرگز نباید جایگزین رویه‌های ایمنی مناسب شوند.

س: مزیت سطوح انرژی مختلف (ژول) در این واحد چیست؟

سطوح انرژی مختلف برای اهداف تشخیصی مختلفی خدمت می‌کنند. تنظیمات انرژی پایین (به عنوان مثال، 864 ژول - 1024 ژول) برای تأیید اولیه عیب و مکان‌یابی عیوب با مقاومت بالا که در آن انرژی بیش از حد می‌تواند آسیب کابل را تشدید کند، ایده‌آل هستند. انرژی متوسط (1225 ژول - 2048 ژول) قدرت سیگنال صوتی بهینه را برای اکثر مکان‌یابی‌های عیب معمول فراهم می‌کند. انرژی بالا (2450 ژول به بالا) برای کابل‌های بسیار طولانی، سناریوهای دفن عمیق یا عیوب با امپدانس بالا که نیاز به تولید قوس قوی‌تر برای تولید یک امضای صوتی قابل تشخیص دارند، رزرو شده است. انتخاب سه سطحی به اپراتورها اجازه می‌دهد تا خروجی انرژی را با شرایط میدانی مطابقت دهند.

س: چه گارانتی و پشتیبانی با این ژنراتور موج ارائه می‌شود؟

گارانتی استاندارد 12 ماهه در برابر نقص‌های تولیدی با پشتیبانی فنی مادام‌العمر. دارای گواهینامه CE و ISO 9001:2015. هر واحد شامل ژنراتور موج، کابل خروجی ولتاژ بالا، کابل زمین، میله تخلیه، دفترچه راهنمای کاربر و یک راه حل حمل و نقل محافظ است. نصب در محل، راه‌اندازی و آموزش ایمنی اپراتور در صورت درخواست در دسترس است. قطعات یدکی از جمله شکاف‌های تخلیه، خازن‌ها و دیودهای ولتاژ بالا برای تعویض سریع موجود هستند.
