نشانگر خطای کابل با دقت بالا با همگام سازی صوتی-مغناطیسی XHDD503C

Name: نشانگر خطای کابل با دقت بالا با همگام سازی صوتی-مغناطیسی XHDD503C
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C
Price: 1,550.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH
گواهی:	CE, ISO
Model Number:	XHDD503C

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH

گواهی:

CE, ISO

Model Number:

XHDD503C

پارامترهای فیلتر:

همه گذر (100-1600 هرتز)، کم (100-300 هرتز)، زیاد (160-1600 هرتز)، باند (200-600 هرتز)

بهره کانال مغناطیسی:

8 سطح قابل تنظیم

امپدانس خروجی:

350Ω

زمان آماده به کار:

بیش از 8 ساعت.

واحد سرعت انتقال:

N/A (روش اختلاف زمانی آکوستیک مغناطیسی)

دقت:

<0.1 متر (موقعیت یابی)، <0.5 متر (مسیر)

پهنای باند صدا:

100 ~ 1600 هرتز (قابل انتخاب در هر حالت فیلتر)

پهنای باند سیم پیچ مغناطیسی:

All-pass 100 ~ 1600Hz (پروب یکپارچه)

هم صدا و هم مغناطیس هستند:

> 75 دسی بل

دمای محیط:

-25 ~ 65 ℃؛ رطوبت نسبی: ≤90%

حالت های فیلتر:

همه گذر (100-1600 هرتز)، کم (100-300 هرتز)، زیاد (160-1600 هرتز)، باند (200-600 هرتز)

افزایش کانال:

8 سطح قابل تنظیم

بهره کانال مغناطیسی:

8 سطح قابل تنظیم

سود خروجی:

16 سطح (0~112dB)

دقت موقعیت یابی:

<0.1 متر

دقت مسیر:

<0.5 متر

منبع تغذیه:

4 × 18650 باتری لیتیومی

زمان آماده به کار:

> 8 ساعت

رتبه بندی پروب:

ضد آب IP65

وزن:

7 کیلوگرم

ابعاد:

428×350×230 میلی متر

محدوده دما:

-25 ~ 65 ℃؛ رطوبت ≤90%

نمایش:

LCD 5 اینچی لمسی 854×480، 800nit

برجسته کردن:

High Light

برجسته کردن:

مکان شناس خطای کابل های شنیدی مغناطیسی

نشانگر خط با دقت بالا

آشکارساز خطای کابل های زیرزمینی IP65

Trading Information

Minimum Order Quantity:

1unit

قیمت:

Price Negotiable

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5-8 روز کاری

Payment Terms:

T/T

قابلیت ارائه:

2000 دور در سال

توضیحات محصول

XHDD503C Cable Fault Pinpointer برای سرعت،موقعیت دقیق خط های زیرزمینی کابل برق با استفاده از روش هماهنگی صوت- مغناطیسی یک پیشرفت قابل توجهی در مقایسه با مکان های سنتی تنها صوتیوقتي که يه ژنراتور ولتاژ بالا در نقطه خطا تخليه بشهسنجه ابزار همزمان هر دو سیگنال صوتی (افزایش "پاپ" که از طریق خاک حرکت می کند) و سیگنال الکترومغناطیسی (تقریباً بلافاصله حرکت می کند) را ضبط می کندبا محاسبه تفاوت زمان بین این دو سیگنال، XHDD503C هدايت اپراتورها به محل دقیق نقص با دقت بهتر از 0.1m،حذف حدس و گمان و سالها تجربه که به طور سنتی برای شناسایی خطای کابل مورد نیاز است.

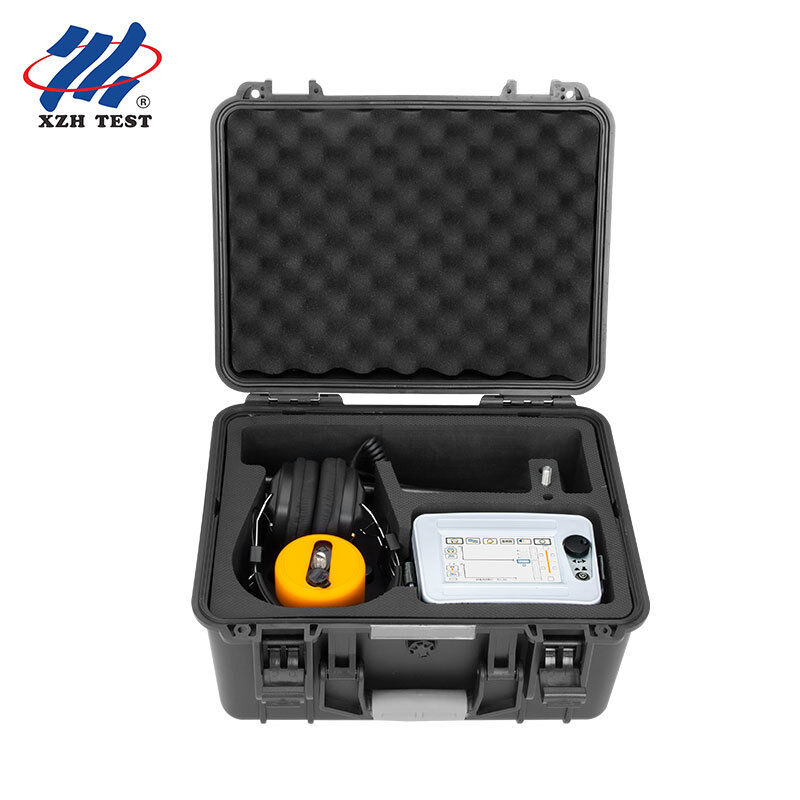

XHDD503C Detail Photos

چگونه کار می کند

اصل همگام سازی شنیدی مغناطیسی اساساً ساده است اما به طور قابل توجهی موثر است. در لحظه تخلیه تکان در نقطه خطا، دو سیگنال متولد می شود:یک موج صوتی که به آرامی از خاک اطراف عبور می کند، و یک پالس الکترومغناطیسی که با سرعت نزدیک به نور در امتداد کابل پخش می شود.چون سیگنال الکترومغناطیسی تقریباً بلافاصله می رسد در حالی که حرکت صدا زمان قابل اندازه گیری می گیرد، فاصله بین آن ها در میلی ثانیه بر روی صفحه LCD 5 اینچی نشان می دهد که شما چقدر از نقص فاصله دارید.و نقص درست زير توست.

مزیت های اصلی

دقت بهتر از 0.1 متر:اندازه گیری تفاوت زمانی شنیدی- مغناطیسی با دقت زیر ده متری خطا را مشخص می کند. دقت شناسایی مسیر بهتر از 0.5m مطابق با استانداردهای صنعت DL / T 849.2-2019 است.

چهار حالت فیلتر قابل انتخاب:تمام گذر (100~1600 هرتز) برای استفاده عمومی؛ گذر پایین (100~300 هرتز) برای خاک نرم و شن و ماسه که فرکانس های بالا تضعیف می شوند؛ گذر بالا (160~1600 هرتز) برای شرایط پیاده روی سخت؛باند عبور (200 ¢ 600 هرتز) به عنوان یک سازش متعادل. فيلتر رو با زمين هماهنگ کنيد تا شفافيت سيگنال بهتر بشه

سنجه ضد آب IP65:جداسازی فیزیکی چند لایه ای از سنسورهای حساس صوتی و مغناطیسی محافظت می کند. در خندق های مرطوب، باران و سایت های ساختمانی گرد و غبار، بدون تاخیر در آب و هوا کار می کند.

BNR Reducer Digital Noise + خاموش کردن صدا:کم کردن سر و صدا در پس زمینه مزاحمت محیط را از ترافیک، باد و ماشین آلات فیلتر می کند.ابزار بلافاصله خاموش را فعال می کند تا از شنوایی در طول جلسات طولانی مدت محافظت کند.

500،000* تقویت سیگنال:افزایش خروجی 16 سطح (0 ‰ 112dB) سیگنال های تخلیه بسیار ضعیف را از نقص های عمیق یا مقاومت بالا که نشانگرهای معمولی به طور کامل از دست می دهند، ضبط می کند.

راهنمايي مسیر در زمان واقعي:نشانگرهای سمت چپ/راست روی صفحه نشان می دهد که آیا سُند در سمت چپ یا راست مسیر کابل قرار دارد.این امکان را برای اپراتورها فراهم می کند که مسیر پیاده روی خود را بدون مراجعه به نقشه ها یا نشانه های خارجی به سرعت اصلاح کنند..

ال سی دی لمسی 5 اینچی قابل خواندن در نور خورشید:854*480 رزولوشن با روشنایی 800nit به وضوح در زیر نور مستقیم آفتاب ظهر دیده می شود. ترکیب صفحه نمایش لمسی و کنترل یک دکمه برای کار دستکش.

تمام روز عملیات ميدان:با 4*18650 باتری لیتیوم که 8 ساعت استفاده مستمر را ارائه می دهد. شارژر سریع اختصاصی باعث کاهش زمان توقف بین شیفت ها می شود.

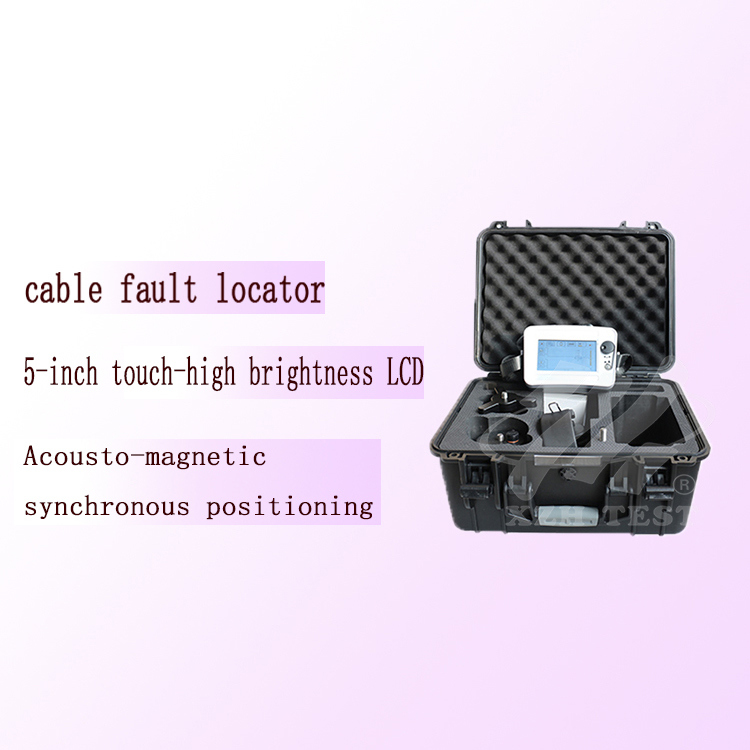

استانداردهای کامل کیت میدان:هر XHDD503C شامل ميزبان نشانگر، جمع آوری سنجه با میله اتصال و پایه سه پایه، کابل سیگنال 7 هسته ای، هدفون نظارت ضد سر و صدا، شارژر سریع، کلید چند منظوره،و کیف حمل ضدصدمه.

مشخصات فنی در یک نگاه

XHDD503C پارامترهای هسته ای
دقت موقعیت	<0.1m (همگام سازی صوتی مغناطیسی)
دقت مسیر	<0.5 متر
نمايش	صفحه LCD لمسی ظرفیت 5 اینچی، 854*480, 800nit
حفاظت از پروب	IP65 ضد آب، عایق فیزیکی چند لایه ای
حالت فیلتر	تمام گذر 1001600 هرتز / پایین 100300 هرتز / بالا 1601600 هرتز / باند 200600 هرتز
سود کانال	8 سطح (آکوستیک) ؛ 8 سطح (مغناطیسی)
سود تولید	16 سطح، 0 ‰ 112 دبی
تقویت سیگنال	تا 500000*
مقاومت خروجی	۳۵۰Ω
کاهش سر و صدا	حالت BNR دیجیتال + خاموش
باتری	4*18650 لیتیوم؛ >8 ساعت کار مداوم
ابعاد	428 * 350 * 230mm
وزن	7 کیلوگرم (مجموعه میزبان + سُند)
محیط عملیاتی	-25°C تا +65°C؛ ≤90% RH
انطباق با استانداردها	DL/T 849.2-2019; GB/T 18268.1؛ CE؛ ISO

راه حل مشکلات رایج در زمینه

علائم	علت احتمالی	راه حل
هیچ سیگنال میدان مغناطیسی نمایش داده نمی شود	باتری کم / افزایش بیش از حد کم / اتصال کابل آزاد	سطح باتری را بررسی کنید؛ افزایش کانال مغناطیسی را افزایش دهید؛ اتصال کابل 7 هسته ای را تأیید کنید
گوشي هاي گوشي در زمان گوش دادن به سُند خاموش هستند	افزایش صوتی خیلی کم / خطای کابل	افزايش افزايش کانال صوتي؛ تمام اتصال هاي کابل را بررسي کنيد
صداي خفيف در امتداد کل کابل	ارتعاش فشار الکتریکی (نه سیگنال نقص)	از تخلیه نقص واقعی متمایز کنید: لرزش استرس با موقعیت سنجه تغییر نمی کند؛ اوج سیگنال نقص واقعی در یک مکان
صفحه LCD در نور خورشید خواندن آن دشوار است	تنظیمات روشنایی	تنظیم به حداکثر (800nit) ؛ صفحه نمایش برای دید مستقیم نور خورشید طراحی شده است

جریان کار توصیه شده

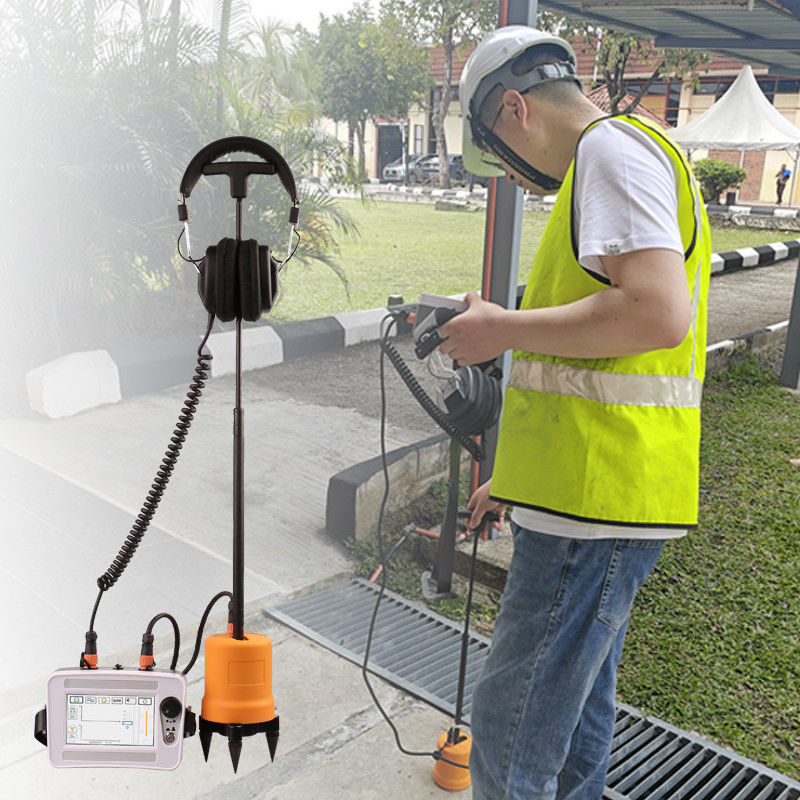

مرحله ي اول:برای تعیین محدوده خطای تقریبا (± 50m) از TDR یا پیش موقعیت سنج استفاده کنید.مرحله دوم:XHDD503C را به ژنراتور ولتاژ بالا وصل کنید و یک چرخه تخلیه 3 ⁄ 5 ثانیه تنظیم کنید.مرحله سوم:با تنظیمات آستانه پایین، افزایش بالا و حجم بالا شروع کنید.مرحله چهارم:در امتداد مسیر کابل قدم بزنید، تفاوت زمان را بررسی کنید که در حال نزدیک شدن به نقص کاهش می یابد، سپس بعد از عبور از آن افزایش می یابد.مرحله پنجم:به نقطه حداقل تفاوت زمان برگردید، به آستانه بالا و افزایش کم برای موقعیت دقیق تغییر دهید. نقطه ای که صدا بلندترین و تفاوت زمان کوچکترین است، محل خطای شما است.

لیست بسته بندی و ضمانت

میزبان XHDD503C Pinpointer	1 واحد	مونتاژ سُند (سینسور + میله اتصال + سه پایه)	1 مجموعه
کابل سیگنال 7 هسته ای	۱ درصد	هدفون ضد سر و صدا	۱ درصد
شارژر سریع (AC 220V)	۱ درصد	کليد چند وظيفه اي	۱ درصد
کیف ضدصدمه قابل حمل	۱ درصد	راهنمای کاربری	۱ درصد

12 ماه گارانتی رایگان در برابر نقص های کیفیت محصول. نگهداری عمرانه و پشتیبانی فنی. گواهینامه CE و ISO. مطابق با DL / T 849.2-2019 و GB / T 18268.1 استانداردهای تجهیزات آزمایش صنعتی.

لیست و نمودار ترکیب ابزار
نام	مقدار	گرافیک	نام	مقدار	گرافیک
مکان شناس خطای کابل	1		پروب (از جمله میله اتصال، سُند، سه پنجه)	1
7 خط سیگنال هسته ای	1
شارژر	1
هدفون	1		چند کارکرده کلید گل	1

امروز با ما تماس بگیرید برای قیمت گذاری، مشخصات فنی، یا برای درخواست یک نمایش از XHDD503C Cable Fault Pinpointer.
