| عملکرد |
اندازه گیری مقاومت زمین 2/3/4-سیمه، مقاومت ویژه خاک، ولتاژ زمین، ولتاژ AC |
| منبع تغذیه |
DC 9V (باتری خشک Zi-Mn R14S 1.5V 6 عدد، آماده به کار مداوم برای 300 ساعت) |
محدوده اندازه گیری
|
مقاومت زمین: 0.00 اهم - 30.00 کیلو اهم |
| مقاومت ویژه خاک: 0.00 اهم متر - 9000 کیلو اهم متر |
| ولتاژ زمین: 0 ولت - 600 ولت |
| حالت اندازه گیری |
اندازه گیری دقیق 4-سیمه، اندازه گیری 3-سیمه، اندازه گیری ساده 2-سیمه |
| روش اندازه گیری |
مقاومت زمین: روش قطب متغیر جریان نامی، حداکثر جریان اندازه گیری 20 میلی آمپر
مقاومت ویژه خاک: اندازه گیری 4-سیمه (روش ونر)
ولتاژ زمین: یکسوسازی میانگین (بین P(S)-ES) |
| فرکانس تست |
128 هرتز / 111 هرتز / 105 هرتز / 94 هرتز (AFC) |
| جریان اتصال کوتاه تست |
حداکثر 20 میلی آمپر AC |
| جریان مدار باز تست |
حداکثر 40 ولت AC |
| شکل موج ولتاژ تست |
موج سینوسی |
| محدوده فاصله الکترود |
قابل تنظیم از 1 متر تا 100 متر |
| شیفت |
مقاومت زمین: 0.00 اهم - 30.00 کیلو اهم، شیفت خودکار |
| مقاومت ویژه خاک: 0.00 اهم متر - 9000 کیلو اهم متر، شیفت خودکار |
| نور پس زمینه |
نور پس زمینه صفحه آبی، مناسب برای مکان های کم نور |
| حالت نمایش |
نمایشگر LCD فوق العاده بزرگ 4 رقمی، نور پس زمینه صفحه آبی |
| نشانگر اندازه گیری |
در حین اندازه گیری، نشانگر چشمک زن LED، نمایش شمارش معکوس LCD، نشانگر نوار پیشرفت |
| ابعاد قاب LCD |
128 میلی متر × 75 میلی متر |
| ابعاد پنجره LCD |
124 میلی متر × 67 میلی متر |
| ابعاد |
طول × عرض × ارتفاع: 215 میلی متر × 190 میلی متر × 95 میلی متر |

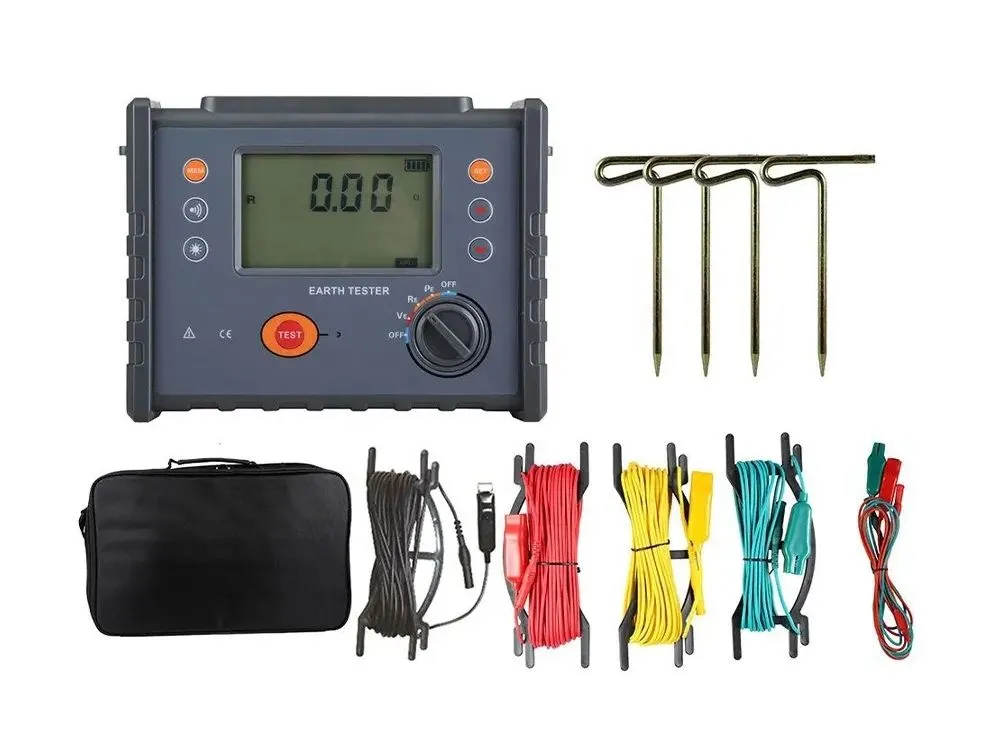

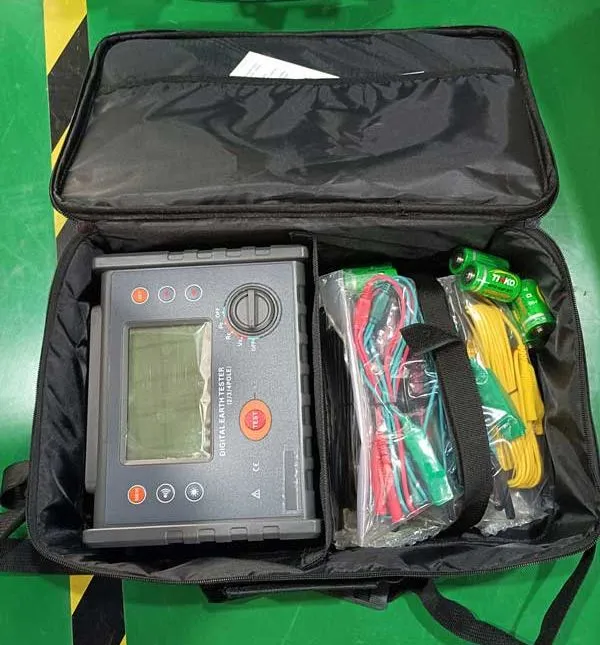

| سیم تست استاندارد |
4 سیم: هر کدام قرمز 20 متر، سیاه 20 متر، زرد 10 متر، و سبز 10 متر |
| سیم تست ساده |
2 سیم: 1 عدد قرمز 1.6 متر و 1 عدد سیاه 1.6 متر |
| میله زمین کمکی |
4 میله: قطر 10 میلی متر × 150 میلی متر |
| نرخ اندازه گیری |
ولتاژ به زمین: حدود 3 بار در ثانیه |
| |
مقاومت زمین، مقاومت ویژه خاک: حدود 5 ثانیه در هر بار |
| تعداد دفعات اندازه گیری |
بیش از 5000 بار (تست اتصال کوتاه، زمان استراحت باید حداقل 30 ثانیه باشد) |
| ولتاژ مدار |
زیر 600 ولت AC |
| رابط USB |
با رابط USB، پشتیبانی از نظارت نرم افزاری، داده های ذخیره شده را می توان به کامپیوتر آپلود کرد، ذخیره یا چاپ کرد. |
| سیم ارتباطی USB |
یک عدد سیم ارتباطی USB، طول 1.5 متر |
| ذخیره سازی داده ها |
300 مجموعه، "MEM" نمایشگر ذخیره سازی آیکون، نمایش "FULL" آیکون برای نشان دادن پر بودن حافظه |
| نگهدارنده داده |
عملکرد نگهدارنده داده: "HOLD" نمایش آیکون |
| خواندن داده |
عملکرد خواندن داده: "READ" نمایش آیکون |
| نمایش سرریز |
عملکرد سرریز فراتر از محدوده اندازه گیری: "OL" نمایش آیکون |
| تست تداخل |
سیگنال تداخل را به طور خودکار تشخیص می دهد، "NOISE" نمایش آیکون زمانی که ولتاژ تداخل از 5 ولت بیشتر می شود |
| تست زمین کمکی |
می تواند مقاومت زمین کمکی را اندازه گیری کند، 0.00 کیلو اهم - 30 کیلو اهم (100R+rC<50 کیلو اهم، 100R+rP<50 کیلو اهم) |
| عملکرد هشدار |
هنگامی که مقدار اندازه گیری از مقدار تنظیم شده هشدار فراتر رود، صدای هشدار "تووت-تووت-تووت" شنیده می شود. |
| ولتاژ باتری |
هنگامی که ولتاژ باتری به حدود 7.5 ولت کاهش می یابد، آیکون کمبود ولتاژ باتری نمایش داده می شود و یادآوری می کند که باتری را تعویض کنید. |
مصرف برق
|
آماده به کار: حدود 20 میلی آمپر (نور پس زمینه خاموش) |
| روشن شدن و با نور پس زمینه: حدود 45 میلی آمپر (25 میلی آمپر بدون نور پس زمینه) |
| اندازه گیری: حدود 100 میلی آمپر (نور پس زمینه خاموش) |
وزن
|
وزن کل: 4.5 کیلوگرم (شامل بسته بندی) |
| تستر: 950 گرم (شامل باتری) |
| سیم های تست: 1560 گرم |
| میله های زمین کمکی: 935 گرم (4 عدد) |
| دمای کار و رطوبت |
-10 درجه سانتیگراد - 40 درجه سانتیگراد، زیر 80% رطوبت نسبی |
| دمای ذخیره سازی و رطوبت |
-20 درجه سانتیگراد - 60 درجه سانتیگراد، زیر 70% رطوبت نسبی |
| حفاظت در برابر اضافه بار |
اندازه گیری مقاومت زمین: بین هر یک از رابط هایC(H)-E، AC 280V/3 ثانیهP(S)-ES، AC 280V/3 ثانیه مقاومت عایق |
| بیش از 20 مگا اهم (بین مدار و پوسته 500 ولت است) |
ولتاژ قابل تحمل |
| 3700 ولت AC / RMS (بین مدار و پوسته) |
ویژگی های الکترومغناطیسی |
| IEC61326 (EMC) |
نوع حفاظت |
| IEC61010-1 (CAT III 300V, CAT IV 150V, آلودگی 2), IEC61010-031, IEC61557-1 (مقاومت زمین), IEC61557-5 (مقاومت ویژه خاک), JJG 366-2004 |
