ابزار تشخیص شبکه برق برای پیمانکاران تعمیر و نگهداری برق

Name: ابزار تشخیص شبکه برق برای پیمانکاران تعمیر و نگهداری برق
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C
Price: 1,662.00 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	Shaanxi
نام تجاری:	XZH TEST
گواهی:	CE ISO
Model Number:	XHGX507C

اطلاعات دقیق

Place of Origin:

Shaanxi

نام تجاری:

XZH TEST

گواهی:

CE ISO

Model Number:

XHGX507C

قطر داخلی گیره شلیک:

φ125 میلی متر

طول کابل فرستنده:

3 متر

خط آزمایش:

سرب تست قرمز 3 متر، سرب تست مشکی 3 متر

رابط اتصال:

پورت USB، پورت DC، سوکت هوانوردی

برجسته کردن:

High Light

برجسته کردن:

آزمون کابل شبکه برق

تشخیص خط لوله برق

پیش شناسایی خطای کابل های زیرزمینی

Trading Information

Minimum Order Quantity:

1unit

قیمت:

قابل مذاکره

Packaging Details:

wooden packaging

زمان تحویل:

5-8 روز کاری

Payment Terms:

T/T

Supply Ability:

100 unit per month

توضیحات محصول

دستگاه تشخیص جامع خط لوله هوشمند — XHGX507C یک دستگاه. دید کامل زیرزمینی. پیمانکاران شبکه برق و تاسیسات الکتریکی

ساخته شده برای تیم‌های نگهداری شبکه برق که به تشخیص دقیق کابل و پیش‌مکان‌یابی خطا در محیط‌های توزیع زنده نیاز دارند.

جزئیات محصول

مقدمه

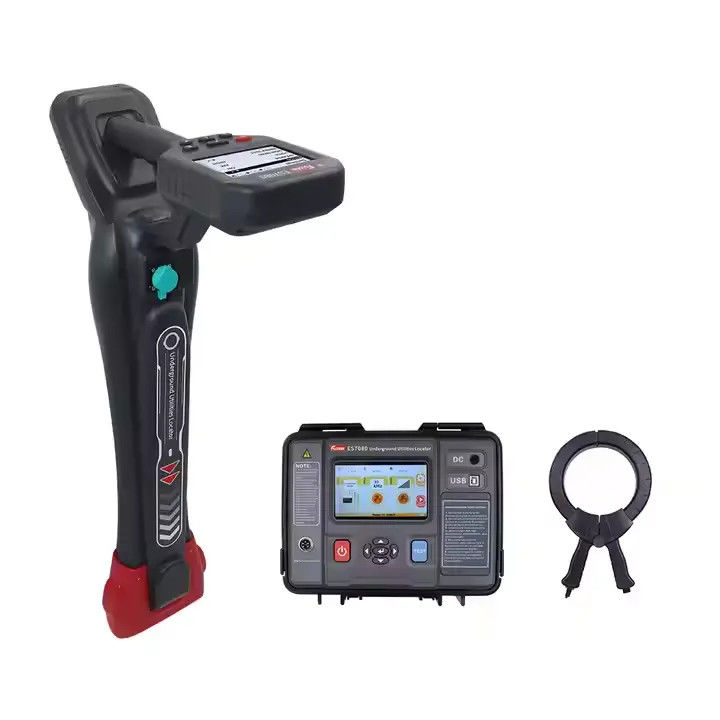

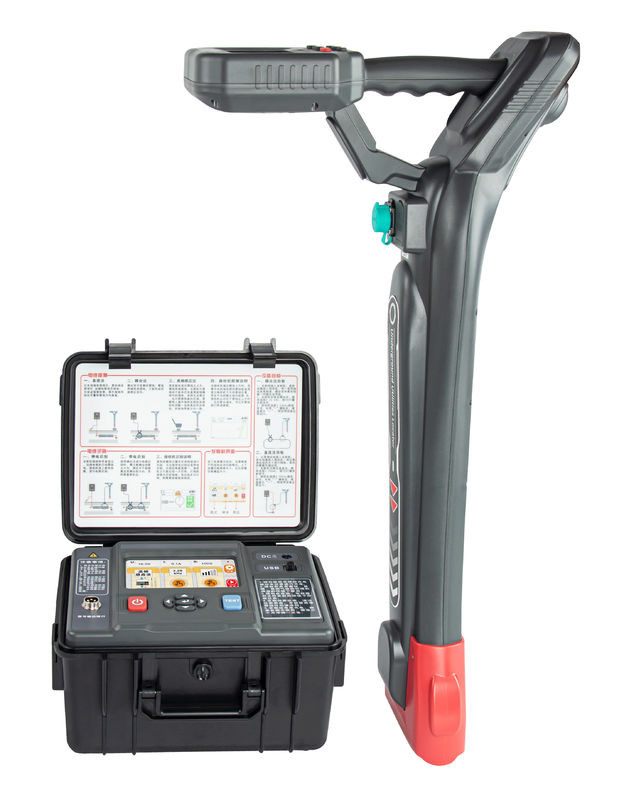

XHGX507C یک دستگاه تشخیص مسیر با عملکرد جامع قوی است.این دستگاه دارای عملکردهای متعددی مانند تشخیص مسیر لوله، شناسایی کابل، یافتن خطا و غیره است. این دستگاه شامل یک فرستنده، یک گیره جریان فرستنده،یک گیرنده، یک گیره جریان انعطاف‌پذیر گیرنده، یک کابل تست اتصال، و یک قاب A (اختیاری) است.تستر مسیر کابل را می‌توان برای تشخیص مسیر، سرشماری لوله و اندازه‌گیری عمق لوله‌های فلزی و کابل‌های زیرزمینی بدون حفاری استفاده کرد. این دستگاه از انواع فناوری‌های فیلترینگ استفاده می‌کند، قابلیت ضد تداخل دارد، می‌تواند به دقت مکان‌یابی و اندازه‌گیری عمق کند، و برای تشخیص و گشت‌زنی انواع لوله‌های فلزی زیرزمینی، مدیریت و نگهداری لوله، برنامه‌ریزی و ساخت و ساز شهری، و تشخیص لوله در بخش‌های برق و سایر ادارات مناسب است. این یکی از ابزارهای ضروری برای واحدهای نگهداری لوله است. این عملکرد از طریق همکاری فرستنده‌های سیگنال، گیرنده‌ها، گیره‌های فرستنده سیگنال و کابل‌های تست اتصال حاصل می‌شود.

فیژگی‌ها
1. حالت‌های تشخیص متعدد: حالت موقعیت‌یابی کلاسیک، حالت گشت سیم، حالت اندازه‌گیری اعوجاج سیگنال؛
2. حالت موقعیت‌یابی کلاسیک: نمایش قطب‌نما، جهت و دامنه سیگنال، نمایش بصری جهت چپ و راست لوله.
3. حالت گشت سیم: نمایش مسیر لوله 360 درجه در تمام جهات، نمایش مداوم عمق، جریان و موقعیت نسبی لوله.
رابط کاربری ساده و بصری است و می‌توان بدون تجربه از آن استفاده کرد.
4. حالت اندازه‌گیری اعوجاج سیگنال: نمایش همزمان شکل موج قله و دره. در محل بدون اعوجاج، موقعیت‌های قله و دره باید یکسان باشند و شکل محل باید نسبت به خط مرکزی متقارن باشد.
5. تعیین جهت جریان (فرکانس جزئی)، می‌تواند تداخل خطوط مجاور را حذف کند و با کالیبراسیون جهت جریان از خطاهای ردیابی جلوگیری کند.
6. نمونه‌برداری و پردازش کاملاً دیجیتال با دقت بالا: پایدار و قابل اعتماد، حساسیت فوق‌العاده بالا، پهنای باند دریافت فوق‌العاده باریک، قابلیت ضد تداخل قوی، و می‌تواند تداخل فرکانس برق و هارمونیک کابل‌ها و لوله‌های در حال کار مجاور را به طور کامل سرکوب کند.
7. فرکانس‌های تشخیص متعدد: 11 فرکانس تشخیص فعال و 3 فرکانس تشخیص غیرفعال.
8. فرستنده دارای حالت‌های خروجی سیگنال متعدد است: خروجی مستقیم، کوپلینگ کالیپر، و روش القایی.
9. فرستنده دارای خروجی توان تقویت شده دیجیتال، تطبیق خودکار امپدانس، و حفاظت کاملاً خودکار است.
مشخصات فنی
مشخصات گیرنده

عملکرد	تشخیص لوله (ردیابی موقعیت کابل، نمایش جهت، اندازه‌گیری عمق، اندازه‌گیری جریان)، شناسایی کابل، یافتن خطا با قاب A (عملکرد اختیاری)
توان	باتری لیتیوم قابل شارژ با ظرفیت بالا 8.4 ولت
روش ورودی	کویل گیرنده داخلی، کالیپر انعطاف‌پذیر، قاب A (عملکرد اختیاری)
فرکانس دریافت	فرکانس تشخیص فعال: 640 هرتز، 1.28 کیلوهرتز، 2.56 کیلوهرتز، 3.20 کیلوهرتز، 4.09 کیلوهرتز، 8.19 کیلوهرتز، 10.2 کیلوهرتز، 32.7 کیلوهرتز، 65.6 کیلوهرتز، 81.9 کیلوهرتز، 197 کیلوهرتز فرکانس تشخیص غیرفعال فرکانس برق: 50 هرتز، 60 هرتز، 250 هرتز باند فرکانس تشخیص غیرفعال RF: فرکانس مرکزی به 32.7 کیلوهرتز، 65.6 کیلوهرتز، 81.9 کیلوهرتز، 197 کیلوهرتز تقسیم می‌شود.
حالت تشخیص لوله	روش پیک گسترده، روش پیک باریک، روش دره
تشخیص لوله محدوده تشخیص	روش اتصال مستقیم: به طور کلی، طول کابل می‌تواند به 0 تا 20 کیلومتر برسد، که عمدتاً توسط مقاومت زمین، مقاومت کابل و عمق دفن کابل تعیین می‌شود. روش کوپلینگ: به طور کلی، طول کابل می‌تواند به 0 تا 10 کیلومتر برسد، که عمدتاً توسط مقاومت زمین، مقاومت کابل و عمق دفن کابل تعیین می‌شود. روش القایی: برای کابل‌های دفن شده در عمق کمتر از 2 متر قابل استفاده است.
عمق و جریان	نمایش لحظه‌ای عمق کابل و مقدار جریان
عمق اندازه‌گیری لوله	0-20 متر
دقت عمق	دقت موقعیت صفحه: موقعیت محور مرکزی کابل یا لوله هدف: ±5% (عمق دفن 0-3 متر) -10% (عمق دفن 3 متر-20 متر)
نکات درست یا غلط	تداخل کابل‌های مجاور را حذف می‌کند. هنگام اندازه‌گیری کابل‌های مجاور، اندازه‌گیری کابل‌های مجاور را می‌توان بر اساس قدرت سیگنال‌های مختلف و فازهای جریان اندازه‌گیری شده که توسط کابل‌های مجاور بازگردانده می‌شوند، تشخیص داد. در فرآیند ردیابی کابل‌ها، صفحه فاز و اشاره‌گر را مشاهده کنید تا کابل اندازه‌گیری شده را از کابل‌های مجاور تشخیص دهید.
دستورالعمل‌های صوتی	تون FM که با قدرت سیگنال تغییر می‌کند
نمایش ضد تداخل	سبز: بدون تداخل سبز: خوب (نتایج قابل اعتماد هستند) قرمز: تداخل شدید (نتایج قابل اعتماد نیستند)
قابلیت ضد تداخل	باند فرکانس دریافت فوق‌العاده باریک و روش پردازش دیجیتال منحصر به فرد می‌تواند تداخل فرکانس برق و هارمونیک کابل‌ها و لوله‌های در حال کار مجاور را به طور کامل سرکوب کند.
فاصله تداخل	هنگام استفاده از روش کوپلینگ و روش القایی، فرستنده در فاصله کوتاهی تداخل ایجاد می‌کند. فاصله تداخل مربوط به توان و فرکانس انتقال است. هرچه توان بیشتر و فرکانس بالاتر باشد، تداخل قوی‌تر است. حداقل فاصله‌ای که گیرنده تحت تداخل فرستنده قرار نمی‌گیرد، اغلب باید با آزمایش تعیین شود: تشخیص لوله: 5 متر فاصله برای روش کوپلینگ و 20 متر فاصله برای روش القایی را می‌توان به عنوان بدون تداخل تأیید کرد. شناسایی کابل: 2 تا 5 متر فاصله برای روش کوپلینگ را می‌توان به عنوان بدون تداخل تأیید کرد.
شناسایی کابل	روش شناسایی: شناسایی هوشمند توسط گیره‌های انعطاف‌پذیر؛ تعداد کابل‌های قابل کالیبراسیون: 1 تا 20 عدد؛ مقدار کالیبراسیون: درصد جریان سیگنال دریافتی و سیگنال ارسالی بین 75% تا 135% مقدار کالیبراسیون، یکی از شرایط شناسایی موفق است؛ جهت‌گیری: گیره فرستنده، گیره گیرنده و سیگنال بارگذاری باید در یک جهت باشند، که یکی از شرایط شناسایی موفق است؛
شناسایی کابل محدوده تشخیص	روش اتصال مستقیم: می‌تواند سیگنال‌هایی با مقاومت حلقه 0 تا 8 کیلو اهم را شناسایی کند (معمولاً می‌تواند به طول کابل 0 تا 20 کیلومتر برسد، که عمدتاً توسط مقاومت زمین و مقاومت کابل تعیین می‌شود) روش کوپلینگ: می‌تواند سیگنال‌هایی با مقاومت حلقه 0 تا 1 کیلو اهم را شناسایی کند؛ (معمولاً می‌تواند به طول کابل 0 تا 6 کیلومتر برسد، که عمدتاً توسط مقاومت زمین و مقاومت کابل تعیین می‌شود)
نمایشگر	صفحه نمایش رنگی LCD 4.3 اینچی (صفحه نمایش با روشنایی بالا)، قابل مشاهده در نور خورشید
لمس	بله، لمسی خازنی
اندازه	تقریباً 350 میلی‌متر (طول) × 155 میلی‌متر (عرض) × 700 میلی‌متر (ارتفاع)
وزن	تقریباً 2 کیلوگرم
رابط اتصال	پورت USB Type-C، سوکت هوایی
قطر داخلی کویل	φ200 میلی‌متر (قطر بزرگتر را می‌توان در صورت نیاز سفارشی کرد)
دمای کار و رطوبت	-10 درجه سانتی‌گراد تا 40 درجه سانتی‌گراد؛ زیر 80% رطوبت نسبی
دمای ذخیره‌سازی و رطوبت	-10 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد؛ ≤95% رطوبت نسبی، بدون تراکم
مقاومت در برابر فشار	AC2000V/rms (بین جلو و عقب پوسته)
مناسب برای مقررات ایمنی	IEC61010-1 CAT 600V، IEC61010-031، IEC61326، درجه آلودگی 2

مشخصات فرستنده

عملکرد	حالت‌های انتقال سیگنال چند فرکانسی
توان	باتری لیتیوم قابل شارژ با ظرفیت بالا 10.8 ولت
روش خروجی	روش اتصال مستقیم، روش کوپلینگ، روش القایی
فرکانس خروجی	640 هرتز، 1.28 کیلوهرتز، 2.56 کیلوهرتز، 3.20 کیلوهرتز، 4.09 کیلوهرتز، 8.19 کیلوهرتز، 10.2 کیلوهرتز، 32.7 کیلوهرتز، 65.6 کیلوهرتز، 81.9 کیلوهرتز، 197 کیلوهرتز
حالت خروجی	شناسایی خودکار، شناسایی خودکار بر اساس لوازم جانبی مختلف
توان خروجی	حداکثر 15 وات، 9 سطح قابل تنظیم
امپدانس	عملکرد تطبیق امپدانس و حفاظت خودکار در زمان واقعی
ولتاژ خروجی مستقیم	حداکثر 150 ولت پیک به پیک
حفاظت مدار	با حفاظت اضافه بار و اتصال کوتاه
کریستال مایع	صفحه نمایش رنگی LCD 5 اینچی
لمس	بله، لمسی خازنی
اندازه دستگاه	تقریباً 320 میلی‌متر (طول) × 275 میلی‌متر (عرض) × 145 میلی‌متر (ارتفاع)
شارژر	DC 11.1V 3
اندازه گیره پرتاب	طول، عرض و ضخامت: 297 میلی‌متر × 194 میلی‌متر × 39 میلی‌متر
قطر داخلی گیره پرتاب	φ125 میلی‌متر
طول کابل فرستنده	3 متر
کابل تست	سیم تست قرمز 3 متر، سیم تست سیاه 3 متر
رابط اتصال	پورت USB، پورت DC، سوکت هوایی
تحمل ولتاژ	AC 3700V/rms (بین بالا و پایین جعبه دستگاه)
خواص الکترومغناطیسی	IEC61326 (EMC)
مناسب برای مقررات ایمنی	IEC61010-1 (CAT 300V، CAT IV 150V، درجه آلودگی 2)

Underground Cable Pipe Locator Tester Electric Cable Fault Locator Utility Metal Detector

آیا به XHGX507C برای تیم خود علاقه دارید؟ برای قیمت‌گذاری حجمی، برگه اطلاعات فنی و گزینه‌های پیکربندی سفارشی با ما تماس بگیرید.

سوالات متداول

س: XHGX507C چگونه به گردش کار نگهداری تاسیسات برق خدمت می‌کند؟

XHGX507C به طور خاص برای تیم‌های نگهداری تاسیسات ساخته شده است که برای بازرسی‌های معمول و عملیات تعمیر اضطراری نیاز به مکان‌یابی، ردیابی و نقشه‌برداری کابل‌های توزیع برق زیرزمینی دارند. ترکیب آن از یافتن مسیر، اندازه‌گیری عمق و اندازه‌گیری جریان در یک واحد قابل حمل، نیاز به حمل چندین دستگاه به میدان را از بین می‌برد.

س: آیا می‌تواند تقاطع‌های T و نقاط انشعاب در شبکه‌های کابل را شناسایی کند؟

بله. عملکرد اندازه‌گیری جریان لحظه‌ای در شناسایی تقاطع‌های T و نقاط انشعاب بسیار مؤثر است. با مقایسه خوانش‌های جریان در نقاط مختلف در طول مسیر کابل، اپراتورها می‌توانند محل تقسیم سیگنال را تعیین کنند - که نشان‌دهنده انشعاب است. این برای نقشه‌برداری دقیق شبکه‌های توزیع تاسیسات پیچیده ضروری است.

س: برای کابل‌های زنده (برق‌دار) از کدام روش کاربرد سیگنال باید استفاده کنم؟

برای کابل‌های زنده که قطع سرویس مجاز نیست، از روش گیره کوپلینگ استفاده کنید. گیره کابل را بدون تماس الکتریکی احاطه می‌کند و سیگنال ردیابی را از طریق کوپلینگ مغناطیسی القا می‌کند. به طور متناوب، حالت تشخیص غیرفعال 50 هرتز می‌تواند مسیر کابل را با استفاده از فرکانس کاری خود کابل شناسایی کند - بدون نیاز به اتصال فرستنده.

س: اندازه‌گیری عمق چگونه در میدان تأیید می‌شود؟

دستگاه نمایشگر دیجیتال عمق را مستقیماً نشان می‌دهد. برای تأیید، اپراتورها باید از روش مثلث‌بندی 45 درجه استفاده کنند: موقعیت کابل را علامت‌گذاری کنید، گیرنده را در زاویه 45 درجه کج کنید و از کابل دور شوید تا به نقطه صفر برسید، سپس فاصله زمینی را اندازه‌گیری کنید - که باید برابر با عمق کابل باشد. روش عمق 80% یک بررسی تأیید ثانویه را ارائه می‌دهد.

س: چه گارانتی و پشتیبانی شامل می‌شود؟

گارانتی استاندارد 12 ماهه در برابر نقص‌های تولید با پشتیبانی فنی مادام‌العمر. دارای گواهینامه CE و ISO. هر کیت کامل شامل گیرنده، فرستنده، کابل‌های اتصال، گیره کوپلینگ، میله زمین، باتری‌های قابل شارژ، شارژرها، دفترچه راهنمای کاربر و یک کیف حمل مقاوم است. آموزش اپراتور در محل و گزینه‌های گارانتی تمدید شده در دسترس است.
