ابزار بررسی تعیین موقعیت تأسیسات زیرزمینی پیش از ساخت برای برنامه‌ریزی پروژه‌های مهندسی|XHGX507C

Name: ابزار بررسی تعیین موقعیت تأسیسات زیرزمینی پیش از ساخت برای برنامهریزی پروژههای مهندسی|XHGX507C
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C
Price: 1,662.00 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	Shaanxi
نام تجاری:	XZH TEST
گواهی:	ISO、CE
Model Number:	XHGX507C

اطلاعات دقیق

Place of Origin:

Shaanxi

نام تجاری:

XZH TEST

گواهی:

ISO、CE

Model Number:

XHGX507C

رنگ:

خاکستری

برجسته کردن:

High Light

برجسته کردن:

ابزار بررسی تأسیسات پیش از ساخت

دستگاه تشخیص لوله برای مشاوره مهندسی

دستگاه تعیین موقعیت کابل پروژه زیرساخت

Trading Information

Minimum Order Quantity:

1unit

قیمت:

قابل مذاکره

Packaging Details:

wooden packaging

زمان تحویل:

5-8 روز کاری

Payment Terms:

T/T

Supply Ability:

100 unit per month

توضیحات محصول

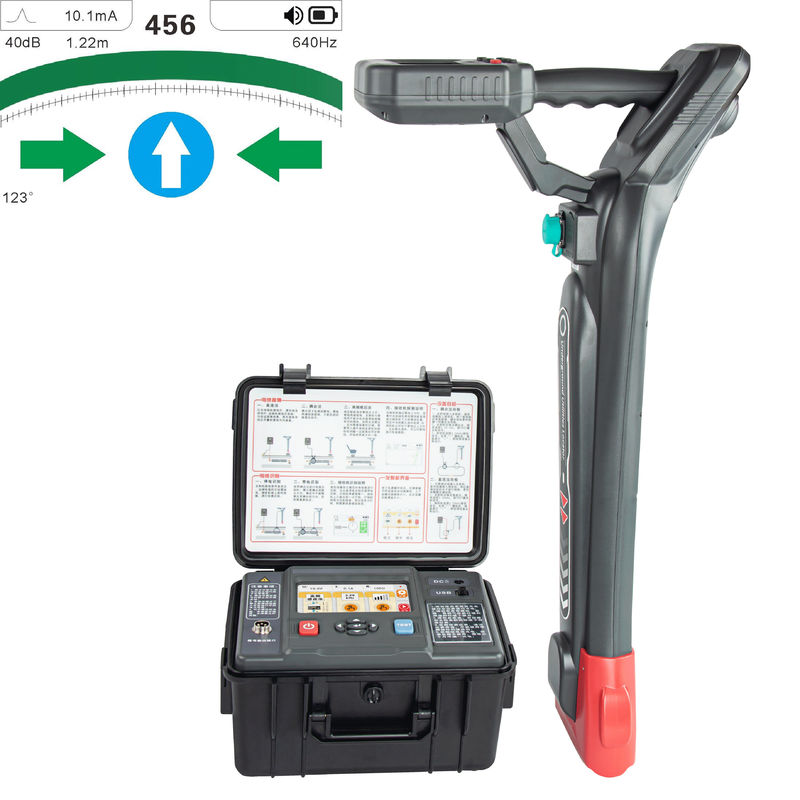

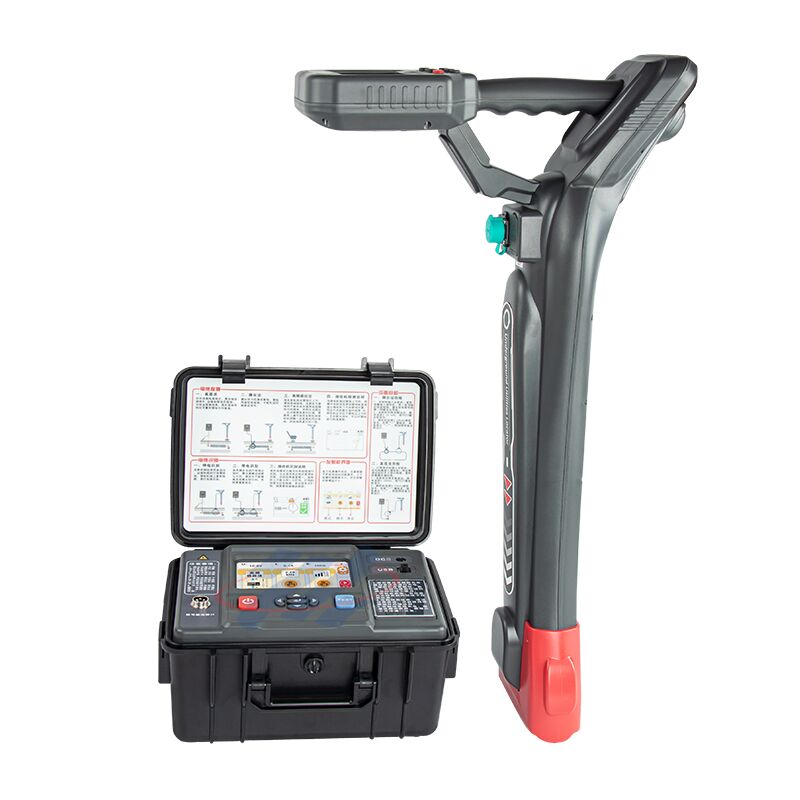

XHGX507C آشکارساز جامع خط لوله هوشمند یک دستگاه. دید کامل زیرزمینی. شرکت‌های مشاوره ساخت و ساز و مهندسی

هدفمند برای تیم‌های نقشه‌برداری پیش از ساخت که به تأیید قابل اعتماد تأسیسات زیرزمینی برای انطباق پروژه و کاهش ریسک نیاز دارند.

جزئیات محصول

شرح محصول:

ابزار بررسی تعیین موقعیت تأسیسات زیرزمینی پیش از ساخت برای برنامه‌ریزی پروژه‌های مهندسی|XHGX507C

کابل هوشمندخط لولهآشکارسازنمایش ضد تداخلکه به عنوان تستر خط لوله یا تستر مسیر نیز شناخته می‌شود، یک ابزار تشخیص مسیر با عملکرد جامع قوی است. این دستگاه دارای عملکردهای متعددی مانند

تشخیص مسیر خط لوله، شناسایی کابل، یافتن عیب, و غیره است. این دستگاه شامل یک فرستنده، یک گیره جریان فرستنده،نمایش ضد تداخل, یک گیره جریان انعطاف‌پذیر گیرنده، یک کابل تست اتصال، و یک قاب A (اختیاری).آشکارساز کابل هوشمند خط لوله

می‌تواند برای تشخیص مسیر، سرشماری خط لوله و اندازه‌گیری عمق خطوط لوله فلزی و کابل‌های زیرزمینی در محیط بدون ترانشه استفاده شود. این دستگاه از انواع فناوری‌های فیلترینگ استفاده می‌کند، قابلیت ضد تداخل دارد، می‌تواند موقعیت و عمق را به دقت تعیین کند و برای تشخیص و گشت‌زنی انواع خطوط لوله فلزی زیرزمینی، مدیریت و نگهداری خط لوله، برنامه‌ریزی و ساخت و ساز شهری، تأمین برق و سایر بخش‌ها مناسب است. این یکی از ابزارهای ضروری برای واحدهای نگهداری خط لوله است. این عملکرد از طریق همکاری یک فرستنده سیگنال، یک گیرنده، یک گیره انتقال سیگنال و یک کابل تست اتصال حاصل می‌شود.داده‌های فنی:فرستنده:

ابزار بررسی تعیین موقعیت تأسیسات زیرزمینی پیش از ساخت برای برنامه‌ریزی پروژه‌های مهندسی|XHGX507C

عملکرد

حالت‌های انتقال سیگنال چند فرکانسی

فرکانس تشخیص غیرفعال فرکانس برق: 50 هرتز، 60 هرتز، 250 هرتز	باتری لیتیومی قابل شارژ با ظرفیت بالا 10.8 ولت
حالت تشخیص خط لوله	روش اتصال مستقیم، روش کوپلینگ، روش القایینمایش تشخیص خط لوله
640 هرتز، 1.28 کیلوهرتز، 2.56 کیلوهرتز، 3.20 کیلوهرتز، 4.09 کیلوهرتز، 8.19 کیلوهرتز، 10.2 کیلوهرتز، 32.7 کیلوهرتز،	65.6 کیلوهرتز، 81.9 کیلوهرتز، 197 کیلوهرتز
حالت خروجی	شناسایی خودکار، شناسایی خودکار بر اساس لوازم جانبی مختلف توان خروجی
حداکثر 15 وات، 9	سطح
قابل تنظیم	امپدانسعملکرد تطبیق امپدانس و حفاظت خودکار در زمان واقعی ولتاژ خروجی مستقیم
حداکثر 150 ولت پیک به پیک	حفاظت مدار
با حفاظت اضافه بار و اتصال کوتاه	صفحه نمایشصفحه نمایش رنگی LCD 5 اینچی
لمسی	بله، لمسی خازنی
	حدود 320 میلی‌متر (طول) × 275 میلی‌متر (عرض) × 145 میلی‌متر (ارتفاع)عملکرد

باتری لیتیومی قابل شارژ با ظرفیت بالا 8.4 ولت	روش ورودیکویل گیرنده داخلی، کالیپر انعطاف‌پذیر، قاب A (عملکرد اختیاری)فرکانس دریافتی

ابزار بررسی تعیین موقعیت تأسیسات زیرزمینی پیش از ساخت برای برنامه‌ریزی پروژه‌های مهندسی|XHGX507C
فرکانس‌های تشخیص فعال: 640 هرتز، 1.28 کیلوهرتز، 2.56 کیلوهرتز، 3.20 کیلوهرتز، 4.09 کیلوهرتز، 8.19 کیلوهرتز، 10.2 کیلوهرتز، 32.7 کیلوهرتز، 65.6 کیلوهرتز، 81.9 کیلوهرتز، 197 کیلوهرتز

فرکانس تشخیص غیرفعال فرکانس برق: 50 هرتز، 60 هرتز، 250 هرتز	باند فرکانسی تشخیص غیرفعال RF: فرکانس‌های مرکزی 32.7 کیلوهرتز، 65.6 کیلوهرتز، 81.9 کیلوهرتز، 197 کیلوهرتز
حالت تشخیص خط لوله	روش قله گسترده، روش قله باریک، روش درهنمایش تشخیص خط لوله
حالت موقعیت‌یابی کلاسیک، حالت کروز سیم، حالت اندازه‌گیری اعوجاج سیگنال	محدوده تشخیص خط لولهروش اتصال مستقیم: به طور کلی، طول کابل می‌تواند به 0 تا 20 کیلومتر برسد، که عمدتاً توسط مقاومت زمین، مقاومت کابل و عمق دفن کابل تعیین می‌شود.روش کوپلینگ: به طور کلی، طول کابل می‌تواند به 0 تا 10 کیلومتر برسد، که عمدتاً توسط مقاومت زمین، مقاومت کابل و عمق دفن کابل تعیین می‌شود.کابل‌های
دفن شده کمتر از 2 متر عمق	عمق و جریاننمایش ضد تداخلعمق اندازه‌گیری خط لولهنمایش ضد تداخلدقت عمقنمایش ضد تداخلنکات تشخیص درست و غلطنمایش ضد تداخلصفحه و عقربه برای تشخیص کابل مورد آزمایش از کابل‌های مجاور اشاره می‌کنندنمایش ضد تداخلتون FM که با قدرت سیگنال تغییر می‌کندنمایش ضد تداخلسبز: بدون تداخل سبز: خوب (نتایج قابل اعتماد است) قرمز: تداخل شدید (نتایج غیرقابل اعتماد است)قابلیت ضد تداخل باند فرکانسی گیرنده بسیار باریک و روش پردازش دیجیتال منحصر به فرد می‌تواند تداخل فرکانس برق و هارمونیک کابل‌ها و خطوط لوله در حال کار نزدیک را به طور کامل سرکوب کند.فاصله تداخلهنگام استفاده از روش کوپلینگ و روش القایی، فرستنده در فاصله کوتاهی تداخل ایجاد می‌کند. فاصله تداخل مربوط به توان و فرکانس انتقال است. هرچه توان بیشتر و فرکانس بالاتر باشد، تداخل قوی‌تر است.
حداقل فاصله‌ای که گیرنده توسط فرستنده مختل نمی‌شود، اغلب نیاز به تعیین تجربی دارد:	تشخیص خط لوله: روش کوپلینگ می‌تواند عدم تداخل را در فاصله بیش از 5 متر تأیید کند، روش القایی می‌تواند عدم تداخل را در فاصله بیش از 20 متر تأیید کند
شناسایی کابل: روش کوپلینگ می‌تواند عدم تداخل را در فاصله بیش از 2 تا 5 متر تأیید کند	شناسایی کابل
شناسایی	مترروش کوپلینگ: می‌تواند سیگنال‌هایی با مقاومت حلقه 0 اهم تا 1 کیلو اهم را شناسایی کند؛ (به طور کلی می‌تواند به طول کابل 0 تا 6 سانتی‌متر برسد (عمدتاً توسط مقاومت زمین و مقاومت کابل تعیین می‌شود)صفحه نمایش محدوده تشخیص شناسایی کابلروش اتصال مستقیم: می‌تواند سیگنال‌هایی با مقاومت حلقه 0 اهم تا 8 کیلو اهم را شناسایی کند (معمولاً می‌تواند به طول کابل 0 تا 20 کیلومتر برسد، که عمدتاً توسط مقاومت زمین و مقاومت کابل تعیین می‌شود)روش کوپلینگ: می‌تواند سیگنال‌هایی با مقاومت حلقه 0 اهم تا 1 کیلو اهم را شناسایی کند؛ (به طور کلی می‌تواند به طول کابل 0 تا 6 سانتی‌متر برسد (عمدتاً توسط مقاومت زمین و مقاومت کابل تعیین می‌شود)صفحه نمایش صفحه نمایش رنگی LCD 4.3 اینچی (صفحه نمایش با روشنایی بالا)، قابل مشاهده در نور خورشید لمسیبله، لمسی خازنی
رابط اتصال	پورت USB Type-C، سوکت هوایی
قطر داخلی کویل	200 میلی‌متر (قطر بزرگتر در صورت نیاز قابل سفارشی‌سازی است)
دمای کار و رطوبت	-10 درجه سانتی‌گراد تا 40 درجه سانتی‌گراد؛ زیر 80% رطوبت نسبیدمای ذخیره‌سازی و رطوبت-10 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد؛ ≤95% رطوبت نسبی، بدون تراکم مقاومت در برابر فشارAC2000V/rms (قبل از انتهای جلو و عقب پوسته)مناسب برای مقررات ایمنیIEC61010-1 CAT III 600V، IEC61010-031، IEC61326، درجه آلودگی 2
آیا XHGX507C را برای تیم خود می‌خواهید؟ برای قیمت حجمی، برگه اطلاعات فنی و گزینه‌های پیکربندی سفارشی با ما تماس بگیرید.	▎سوالات متداولس: آیا XHGX507C برای نقشه‌برداری تأسیسات پیش از ساخت و انطباق با مقررات مناسب است؟ بله. XHGX507C به طور خاص برای نقشه‌برداری تأسیسات پیش از ساخت که قبل از حفاری، ترانشه یا حفاری جهت‌دار مورد نیاز است، طراحی شده است. توانایی آن در تشخیص کابل‌های برق‌دار (حالت غیرفعال 50 هرتز) و کابل‌های بدون برق (حالت فرستنده) نقشه‌برداری جامع تأسیسات زیرزمینی را فراهم می‌کند که از انطباق با مقررات پشتیبانی کرده و به جلوگیری از برخورد پرهزینه با کابل‌ها کمک می‌کند.
س: دستگاه چگونه با سایت‌هایی با چندین تأسیسات همپوشان برخورد می‌کند؟	ترکیب عملکرد چند فرکانسی، اندازه‌گیری جریان و حالت‌های آنتن دوگانه، استراتژی‌های متعددی را برای حل تراکم تأسیسات ارائه می‌دهد. با مقایسه پاسخ‌های سیگنال در فرکانس‌های مختلف و اندازه‌گیری سطوح جریان، اپراتورها می‌توانند تأسیسات منفرد را حتی در راهروهای زیرزمینی متراکم جدا کنند. حالت ترانشه دقت بیشتری را برای تأیید نهایی مسیر فراهم می‌کند.
س: چه مستنداتی را می‌توان از نقشه‌برداری میدانی تولید کرد؟	صفحه نمایش LCD دستگاه، خوانش‌های عمق و جریان لحظه‌ای را ارائه می‌دهد که می‌توانند به صورت دستی در نقشه‌های سایت ثبت شوند. برای ارائه‌های نقشه‌برداری حرفه‌ای، اپراتورها معمولاً مسیرها و عمق کابل‌ها را با رنگ اسپری علامت‌گذاری کرده و یافته‌ها را با عکس‌ها و سوابق کتبی مستند می‌کنند. لوازم جانبی ثبت داده با قابلیت GPS ممکن است برای ادغام با سیستم‌های نقشه‌برداری GIS در دسترس باشد. س: آیا می‌تواند لوله‌های غیرفلزی مانند PVC یا HDPE را تشخیص دهد؟مانند تمام یابنده‌های مبتنی بر القای الکترومغناطیسی، XHGX507C اجسام فلزی را از طریق رسانایی الکتریکی آنها تشخیص می‌دهد. لوله‌های غیرفلزی (PVC، HDPE، بتن) را نمی‌توان مستقیماً تشخیص داد. با این حال، اگر این لوله‌ها حاوی سیم‌های ردیاب فلزی باشند (که معمولاً در کنار لوله‌های پلاستیکی در طول ساخت و ساز نصب می‌شوند)، دستگاه می‌تواند سیم ردیاب را تشخیص دهد. برای تشخیص لوله کاملاً غیرفلزی، رادار نفوذ به زمین (GPR) به عنوان یک فناوری مکمل مورد نیاز خواهد بود. س: چه گارانتی و پشتیبانی ارائه می‌شود؟

امتیازها و بررسی‌ها

امتیاز کلی

4.7

بر اساس 50 بررسی برای این تامین‌کننده

بررسی اجمالی امتیاز

توزیع تمام رتبه‌بندی‌ها به شرح زیر است.

5 ستاره‌ها

67%

4 ستاره‌ها

33%

3 ستاره‌ها

2 ستاره‌ها

1 ستاره‌ها

تمام بررسی ها

Daniel Thompson

United States May 13.2026

مفید (3)

Been using this on commercial job sites for about 3 months now. For the money, it's hard to beat. Depth readings are surprisingly accurate — tested it against known lines and was within a few inches every time. The multiple frequency options really help cut through interference in busy areas, and the battery lasts a full workday no problem. Build feels sturdy enough for field use. Only knock: the screen can be a little hard to read in direct sunlight, and the manual's pretty bare-bones. If you're new to locating, expect a learning curve. Overall, great value. Does everything my old name-brand unit did for half the price. Would recommend to any contractor or utility tech on a budget.

Carlos Barbosa

Brazil Mar 19.2026

مفید (9)

This XHGX507C1 tester is an absolute lifesaver for our farm power crews out in Mato Grosso’s soybean fields! It handles dusty, high-temperature farm terrain flawlessly, locks underground cable faults super fast without messy digging. Super tough build, battery lasts all day roaming wide farm lots, and cuts our field work stress down by half. Worth every real for rural utility maintenance!

Robert Davis

United States Feb 27.2026

مفید (6)

Been using this locator on job sites for a couple months now — no regrets. Picks up lines deep and accurate, way better than my old unit. Love the 11 frequency options, really helps with interference in busy areas. Build feels sturdy, battery lasts all day. Manual's a bit thin for beginners, but if you know your stuff, it's straightforward. Honestly punches way above its price tag. Would recommend to anyone in utility locating or power maintenance.
