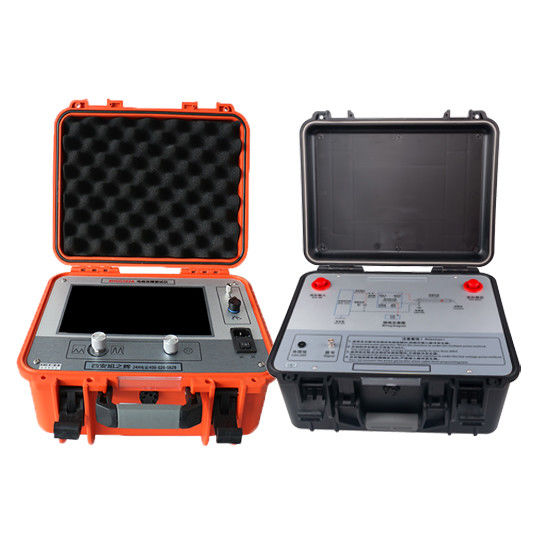

دستگاه پیش‌مکان‌یاب عیب کابل XHGG502A یک ابزار حرفه‌ای است که بر اساس یک کامپیوتر صنعتی 10.1 اینچی با صفحه نمایش لمسی رنگی TFT تمام‌رنگ ساخته شده است و دارای رابط کاربری ساده برای تست تعاملی انسان و ماشین است. این دستگاه با ترکیب فناوری‌های مدرن الکترونیکی و کامپیوتری با مدارهای مجتمع و قطعات صنعتی، فیلترینگ سیگنال، جمع‌آوری، پردازش داده، نمایش گرافیکی و تحلیل گرافیکی را برای اندازه‌گیری سرعت موج کابل، تست طول کابل و تست فاصله عیب کابل انجام می‌دهد. باتری لیتیومی داخلی با ظرفیت بالا و شاسی محافظ با درجه حفاظت IP54 یا بالاتر، عملکرد پایدار، قابل اعتماد و آسان را در شرایط میدانی تضمین می‌کند.
دامنه کاربرد
دستگاه XHGG502A به طور خاص برای مکان‌یابی و تجزیه و تحلیل عیوب در کابل‌های با مقاومت کم، اتصال کوتاه، مدار باز و قطع شده، و همچنین عیوب نشتی با مقاومت بالا و عیوب قوس با مقاومت بالا، در کابل‌های برق، کابل‌های کواکسیال فرکانس بالا، کابل‌های روشنایی خیابان و سیم‌های مدفون با مقاطع و مواد مختلف طراحی شده است. این دستگاه شامل کابل‌های ولتاژ پایین (6 کیلو ولت و کمتر)، کابل‌های ولتاژ متوسط و بالا (6 کیلو ولت تا 35 کیلو ولت) و کابل‌های ولتاژ بالا (66 کیلو ولت و بالاتر)، با عایق کاغذی آغشته به روغن، کاغذ بدون ریزش، پلی‌اتیلن کراس‌لینک شده (XLPE) و سایر عایق‌های لاستیکی یا پلاستیکی، و هر دو نوع ساختار شیلددار و بدون شیلد را پوشش می‌دهد.
در مواردی که عیب قوس با مقاومت بالا با روش پالس ولتاژ پایین به تنهایی قابل شکستن نباشد، دستگاه XHGG502A همراه با کوپلر پالس اختصاصی DC 35kV و روش پالس چندگانه برای به دست آوردن یک اکوی عیب واضح و قابل تجزیه و تحلیل استفاده می‌شود، که آن را برای عیوب سخت و با مقاومت بالا که تستر‌های معمولی در شناسایی آن‌ها مشکل دارند، بسیار مناسب می‌سازد.
ویژگی‌های کلیدی
صفحه نمایش لمسی رنگی TFT 10.1 اینچی.
سیستم تعبیه شده برای نمایش و عملکرد ایمن، پایدار و ساده.
تست سرعت موج کابل، طول کابل و فاصله عیب.
نمونه‌برداری پیوسته کاملاً خودکار با ثبت شکل موج در زمان واقعی برای نتایج به موقع و دقیق.
تنظیم خودکار محدوده تست و تجزیه و تحلیل خودکار شکل موج برای نمایش فاصله تست.
حالت‌های عملیاتی لمسی و دکمه کدگذاری شده برای کنترل ساده، سریع و قابل اعتماد.
روش پالس ولتاژ پایین، روش قوس ولتاژ بالا و روش پالس چندگانه (8 بار) با نمایش شکل موج روان و قابل تفسیر.
روش پالس چندگانه که همراه با کوپلر پالس برای نمایش 8 مجموعه شکل موج ولتاژ بالا و پایین برای مقایسه آسان، تست خودکار فاصله و اندازه‌گیری فاصله دستی استفاده می‌شود.
پردازش قدرتمند داده برای مدیریت و بایگانی آسان فایل‌های شکل موج.
ذخیره‌سازی عظیم شکل موج: بیش از 8000 رکورد پالس ولتاژ پایین و قوس ولتاژ بالا و بیش از 250 رکورد پالس چندگانه، با قابلیت خروجی USB به نرم‌افزار کامپیوتر برای مدیریت و تجزیه و تحلیل.
نور پس‌زمینه LED فوق‌العاده روشن با روشنایی 280 نیت در رزولوشن 1024×600، مناسب برای محیط‌های نور مستقیم خورشید.
بسته باتری لیتیومی داخلی با ظرفیت بالا و شارژ سریع، امکان تست در مکان‌هایی که برق شبکه در دسترس نیست را فراهم می‌کند.
شاسی محافظ با حداقل درجه حفاظت IP54.
پارامترهای فنی
| پارامتر |
مشخصات |
| فرکانس نمونه‌برداری |
1MHz - 400MHz |
| دامنه پالس ولتاژ پایین |
300V ± 15% |
| دامنه اندازه‌گیری فاصله |
≥ 120 کیلومتر |
| محدوده تست |
100 متر / 300 متر / 500 متر / 1 کیلومتر / 3 کیلومتر / 5 کیلومتر / 10 کیلومتر / 25 کیلومتر / 50 کیلومتر / 100 کیلومتر |
| عرض پالس |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| حداقل رزولوشن |
0.07 متر |
| منطقه کور تست |
≤ 10 متر |
| خطای اندازه‌گیری |
≤ ± (0.5% × L + 1 متر)، که L طول کابل است |
| منبع تغذیه |
قابل شارژ AC110V - 240V، 50Hz/60Hz؛ بسته باتری لیتیومی داخلی 11.1 ولت؛ زمان شارژ تقریباً 2 ساعت، زمان کار بیش از 5 ساعت |
| ولتاژ قابل تحمل کوپلر پالس |
DC 35kV |
| شرایط عملیاتی |
دما -20 درجه سانتی‌گراد تا +65 درجه سانتی‌گراد، رطوبت نسبی 90%، فشار اتمسفر 750±30 میلی‌متر جیوه |
اصول کار و روش‌های تست
این دستگاه روش موج مسافرتی را به عنوان اصل تست اصلی خود اتخاذ می‌کند و از سه روش تست اثبات شده میدانی پشتیبانی می‌کند.
روش پالس ولتاژ پایین - مناسب برای عیوب مقاومت کم، اتصال کوتاه و مدار باز که مستقیماً قابل اندازه‌گیری هستند، با استفاده از خط خروجی Q تکی برای اتصال تستر به کابل تحت تست.
روش قوس ولتاژ بالا - از نمونه‌گیر برای دریافت سیگنال منعکس شده به زمین نمونه‌گیری برای عیوب قوس با مقاومت بالا که مستقیماً قابل تست نیستند، استفاده می‌کند.
روش پالس چندگانه - همراه با کوپلر پالس برای نمایش 8 مجموعه شکل موج ولتاژ بالا و پایین در یک صفحه برای مقایسه، تست آسان فاصله و خواندن دقیق فاصله عیب استفاده می‌شود.
سوالات متداول
س1. باتری چقدر طول می‌کشد تا شارژ شود و دستگاه چقدر می‌تواند کار کند؟
بسته باتری لیتیومی داخلی 11.1 ولت از طریق پریز برق شارژ می‌شود. حدود 1 ساعت شارژ تقریباً 2.5 ساعت آماده به کار را فراهم می‌کند، حدود 2 ساعت باتری را از صفر کاملاً شارژ می‌کند و یک شارژ کامل بیش از 5 ساعت زمان کار را پشتیبانی می‌کند.
س2. آیا دستگاه می‌تواند با برق AC 220 ولت برای تست روش قوس ولتاژ بالا یا روش پالس چندگانه تغذیه شود؟
خیر. هنگامی که فقط از روش پالس ولتاژ پایین استفاده می‌شود، دستگاه ممکن است با برق AC 220 ولت تغذیه شود. اتصال به AC 220 ولت برای روش قوس ولتاژ بالا یا تست نمونه‌برداری با روش پالس چندگانه اکیداً ممنوع است و نمونه‌برداری در حین شارژ دستگاه نیز ممنوع است.
س3. کابل‌های ولتاژ بالای کوپلر پالس چگونه باید وصل شوند؟
هنگام سیم‌کشی خطوط ولتاژ بالای A و B کوپلر، فقط مجاز به وصل و جدا کردن کابل‌ها هستید. چرخاندن یا پیچاندن آن‌ها اکیداً ممنوع است.
س4. در یک عیب با مقاومت بالا، شکل موج نمونه‌برداری شده نوسان واضحی نشان نمی‌دهد و فاصله اندازه‌گیری شده همیشه برابر با طول کامل کابل است. چه باید کرد؟
این معمولاً به این معنی است که نقطه عیب شکسته نشده است، بنابراین هیچ تخلیه قوس شکستی رخ نمی‌دهد و فاصله عیب قابل اندازه‌گیری نیست. ولتاژ بالای پالس ژنراتور ولتاژ بالا را تا حد امکان افزایش دهید و در عین حال شکل موج ثبت شده توسط دستگاه را نظارت کنید، تا زمانی که یک اکوی عیب نسبتاً استاندارد ظاهر شود.
س5. چه خدمات پس از فروش ارائه می‌شود؟
این دستگاه دارای یک سال گارانتی از تاریخ خرید برای مسائل کیفی محصول، همراه با نگهداری و خدمات فنی مادام‌العمر است. در صورت مشاهده هرگونه ناهنجاری یا نقص، لطفاً با فروشنده یا شرکت ما تماس بگیرید تا ما مناسب‌ترین و مؤثرترین راه حل را ارائه دهیم. خسارات ناشی از خطای انسانی گارانتی دستگاه را باطل می‌کند.
