آزمون خطا کابل سفارشی وان ترانسفورماتور قدرت وسیله آزمایش جامع

سیستم XHGG555 زیر، سیستم تشخیص و عیب‌یابی کابل خودرو را معرفی می‌کند. ترانسفورماتور، قطع‌کننده مدار و سایر سیستم‌های تشخیص نیز می‌توانند با توجه به نیاز مشتری سفارشی شوند. برای اطلاعات بیشتر با ما تماس بگیرید.

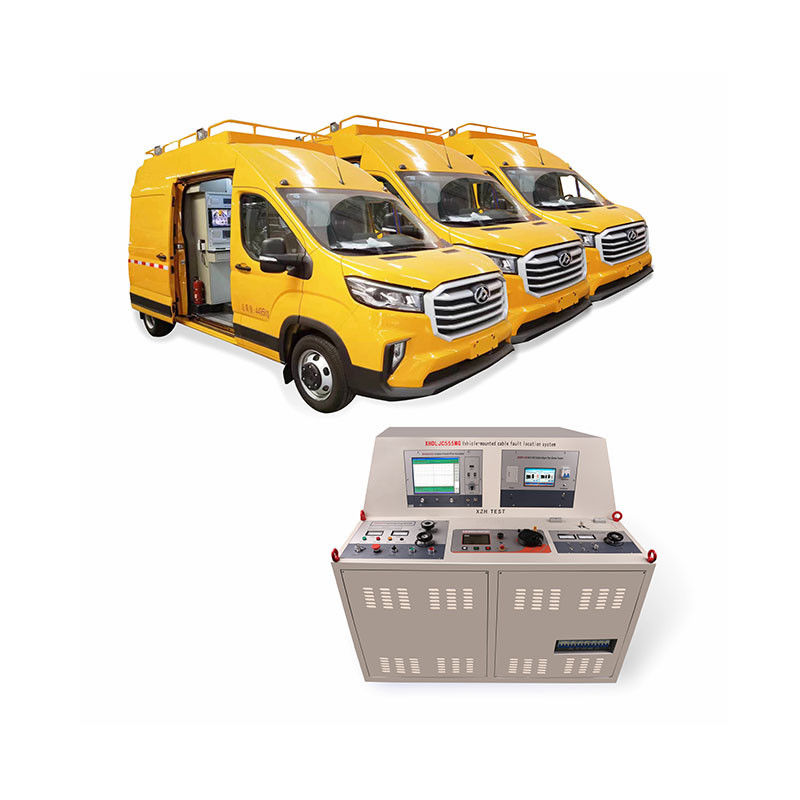

سیستم تشخیص و مکان‌یابی عیب کابل خودرو XHGG555

ویژگی‌های کلی

توپولوژی
سیستم مکان‌یابی عیب کابل نرم‌افزاری دیجیتال بسیار یکپارچه و خودکار، با گزینه ادغام عملکردهای رزونانس فرکانس متغیر، موج نوسانی (ترشحات جزئی) و فرکانس فوق‌العاده پایین (افت دی‌الکتریک)

ماژولار بودن
تمام واحدهای تست به گونه‌ای طراحی شده‌اند که نسبتاً مستقل و ماژولار باشند و می‌توان ماژول‌های عملکردی را به دلخواه اضافه یا حذف کرد. اگر یک عملکرد واحد شکست بخورد، بر استفاده از عملکردهای دیگر تأثیری نخواهد داشت.

کنترل
بیشتر حالت‌های عملیاتی و عملکردهای سیستم از طریق یک واحد کنترل انجام می‌شوند و هر ماژول واحد نیز می‌تواند به طور جداگانه کار کند.

رابط کاربری گرافیکی: رابط گرافیکی، بصری‌تر و آسان‌تر برای کار.

عملکرد: یک دکمه چرخشی (jog dial) را روی واحد کنترل بچرخانید و کلیک کنید.

سیستم: ویندوز

مدیریت داده: پایگاه داده عمومی

همگام‌سازی داده‌ها: گذرگاه سریال جهانی

واحد کنترل

نمایشگر: پنل رنگی TFT درجه صنعتی با نور پس‌زمینه LED

ضد تابش نور: دارد

چند لمسی: دارد

اندازه LCD: 39.6 سانتی‌متر (15.6 اینچ)

نسبت تصویر: 16:9

رزولوشن: 1920 x 1080 Full HD

روشنایی: 450 cd/m²

ایمنی

سازگاری

مطابقت با CE؛ EN 61010، EN 50191، VDE 0104، VDE 015، DGUV 203-034 (BGI 891)

دستگاه‌های تخلیه و اتصال به زمین: 72kJ، معادل انرژی ذخیره شده در یک خازن 10µF شارژ شده تا 120kV DC شارژ سریع: ثابت زمانی تخلیه< 1 ثانیه

وضعیت سیستم: نظارت و نشانگر بلادرنگ

ایمنی ذاتی: بلافاصله در صورت قطع برق زمین می‌شود

اینترلاک ایمنی F-U: نظارت بر اتصال ولتاژ عملیاتی (مدار ولتاژ بالا)

اینترلاک ایمنی F-Ohm: نظارت بر اتصال زمین عملیاتی (مدار ولتاژ بالا)

ویژگی‌های امنیتی: پنل جلو: روشن/خاموش، سوئیچ دکمه قفل، توقف اضطراری، چراغ نشانگر فشار باقی‌مانده، سوئیچ ولتاژ بالا؛
واحد کنترل: دکمه چرخشی (jog dial)

دستگاه‌های ایمنی: نشانگر وضعیت اتصال به زمین سیستم، دستگاه حفاظت از ورودی برق، نظارت بر اتاق ولتاژ بالا از طریق تماس درب، دستگاه ایمنی خارجی

نظارت بر ورودی برق: حفاظت از ولتاژ بیش از حد، حفاظت از ولتاژ کم، دستگاه جریان باقیمانده (RCD)

تعریف سیم‌کشی: یک تابلوی برق در داخل سیستم وجود دارد

ترانسفورماتور ایزوله: 5kVA

ترکیب واحد سیستم

1. از DC یا پالس ولتاژ بالا برای ایجاد جرقه و تخلیه نقطه عیب کابل استفاده کنید

2. از اصل انعکاس موج سیار برای اندازه‌گیری تقریبی انواع عیوب عایق اصلی کابل استفاده کنید

3. از روش همگام‌سازی صوتی و مغناطیسی برای اندازه‌گیری دقیق انواع عیوب عایق اصلی کابل استفاده کنید

4. از اصل القای الکترومغناطیسی برای یافتن دقیق مسیر و عمق کابل ناشناخته استفاده کنید

5. از روش پل برای اندازه‌گیری تقریبی تمام عیوب غلاف بیرونی و عایق اصلی (به ویژه عیوب نفوذ آب) استفاده کنید

6. از روش ولتاژ پله‌ای و روش جریان گیره برای مکان‌یابی دقیق عیب غلاف بیرونی استفاده کنید

7. از اصل توان ثابت برای کاهش مقاومت عیب فوق‌العاده بالا استفاده کنید

8. از روش کدگذاری + روش فاز برای شناسایی چندین کابل استفاده کنید

9. از روش کنترل از راه دور برای تأیید سوراخ نهایی کابل استفاده کنید (در نهایت، ایمنی شخصی کاملاً تضمین شده است)

10. از فرکانس فوق‌العاده پایین (0.1 هرتز) برای انجام تست مقاومت ولتاژ عایق و تست افت دی‌الکتریک روی کابل استفاده کنید

11. از قانون اهم برای اندازه‌گیری کیفیت کابل در یک سیم‌پیچ استفاده کنید

12. ابزار و تجهیزات لازم در محل تست تشخیص کابل (مگااهم‌متر، ابزار اندازه‌گیری، ابزار برق)

برخی از داستان‌های موفقیت

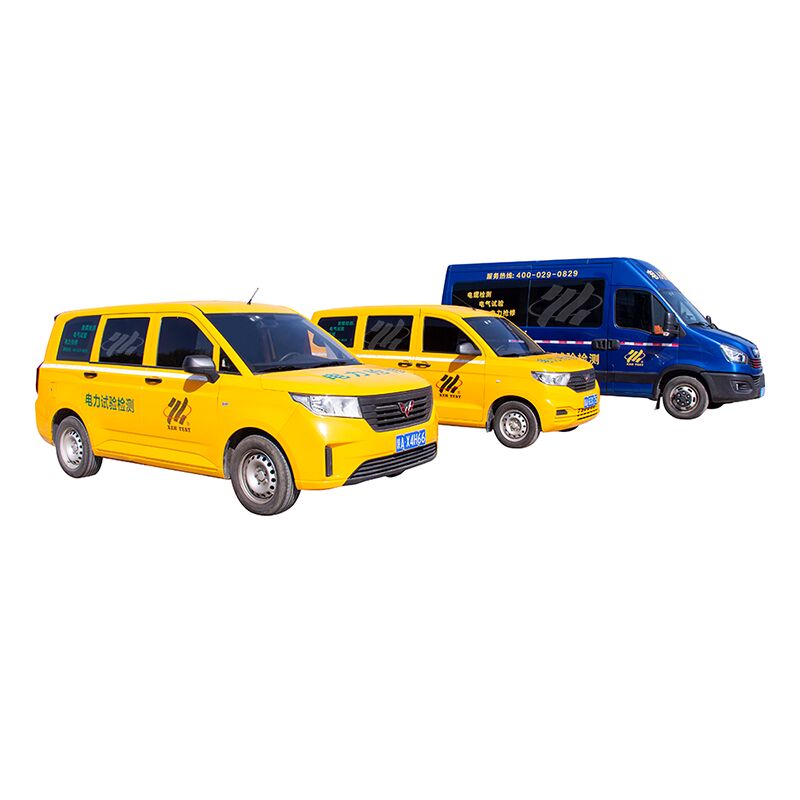

ما می‌توانیم سیستم تست را در یک وسیله نقلیه تست نصب کنیم تا یک وسیله نقلیه کامل در اختیار شما قرار دهیم، یا می‌توانیم سیستم تست را بر اساس ابعاد فضای داخلی وسیله نقلیه تست خودتان برای شما سفارشی کنیم.

سیستم‌های فوق شامل ژنراتور پالس ولتاژ بالا 8/16/32kV، پیش‌یاب عیب کابل تست ARC، تجهیزات پل سوراخ‌کننده ولتاژ بالا، مکان‌یاب عیب غلاف بیرونی کابل، تجهیزات تست افت دی‌الکتریک (80kV) فرکانس فوق‌العاده پایین است. علاوه بر این، به یک مکان‌یاب دقیق عیب کابل سیار، تستر جامع مسیر کابل، کابل اسپایکر، ژنراتور و غیره نیز مجهز است.
