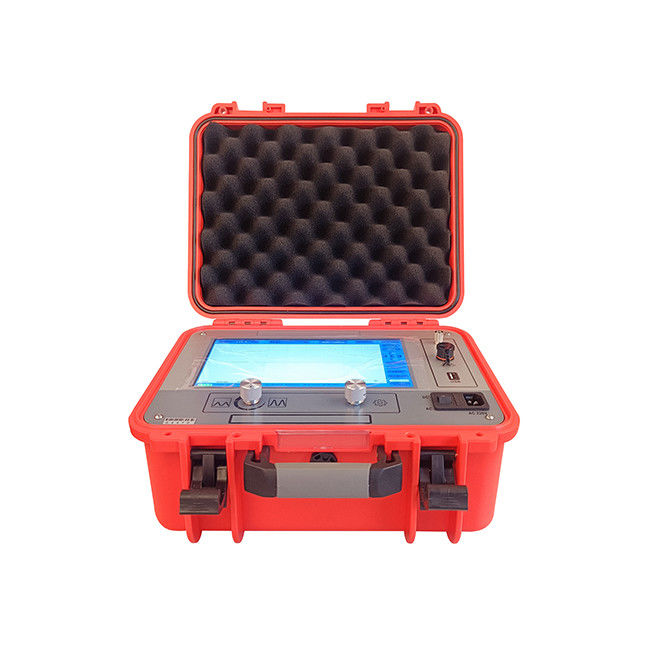

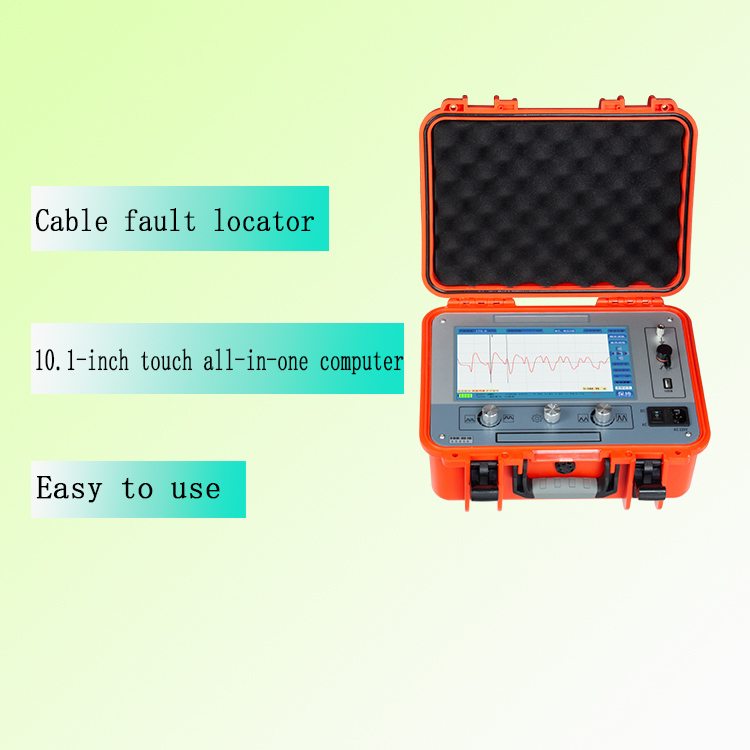

درپیش شناسایی خطای کابل XHGG502A2از یک کامپیوتر 10.1 اینچی با رابط رابط صنعتی با یک رابط نرم افزار عملیاتی ساده برای دستیابی به آزمایش تعاملی انسان و کامپیوتر استفاده می کند.از مدارهای یکپارچه و دستگاه های صنعتی استفاده می کند، و دارای یک باتری لیتیوم یون با ظرفیت بزرگ است که پایدار، قابل اعتماد و آسان برای استفاده است.
این آزمایش کننده خطای کابل یک ابزار ویژه برای اندازه گیری و تجزیه و تحلیل وضعیت و فاصله خطای کابل های برق است.این تست کننده خطای کابل ترکیبی از تکنولوژی الکترونیک مدرن و تکنولوژی کامپیوتر برای دستیابی به فیلتر کردن سیگنال است، جمع آوری، پردازش داده ها، نمایش گرافیکی و تجزیه و تحلیل گرافیکی برای تکمیل اندازه گیری سرعت کابل، آزمایش طول کابل و آزمایش فاصله خطا کابل.
این آزمایش خطای کابل مناسب برای مقاومت پایین، مدار کوتاه، مدار باز و خطای سیم شکسته کابل های برق، کابل های تک محوری فرکانس بالا، کابل های چراغ خیابانی،و سیم های زیرزمینی از مواد مختلف با مقاطع مختلف و رسانه های مختلف، و همچنین نشت مقاومت بالا و نقص های فلش اوور مقاومت بالا.
ویژگی ها
• صفحه نمایش لمسی TFT 10.1 اینچی با رنگ کامل
• سیستم جاسازی شده، حالت نمایش و کار ایمن، پایدار و ساده؛
• با عملکرد آزمایش سرعت موج کابل، طول کابل و فاصله خطا؛
• نمونه گیری مداوم کاملا خودکار، ضبط شکل موج در هر زمان، به موقع و دقیق.
• مجهز به تنظیم اتوماتیک محدوده آزمایش، تجزیه و تحلیل موج خودکار و نمایش فاصله آزمایش.
• منوی کامل به زبان انگلیسی، دو روش کار با دکمه های لمس و کد، ساده، سریع و قابل اعتماد.
• مجهز به تکنولوژی آزمایش روش پالس ولتاژ پایین، روش فلش اوور ولتاژ بالا و روش پالس چندگانه (8 بار) ، نمایش شکل موج صاف و آسان برای تفسیر است.
• هنگامی که از روش پالس چندگانه استفاده می شود، برای نمایش 8 گروه از مقایسه شکل موج ولتاژ بالا و پایین استفاده می شود، که برای آزمایش فاصله خودکار مناسب است.تجزیه و تحلیل دستی و اندازه گیری فاصله.
• این ابزار دارای قابلیت های پردازش داده های قدرتمند است، که باعث می شود کاربران بتوانند فایل های موج را مدیریت و بایگانی کنند.
• دارای یک عملکرد ذخیره سازی موج آزمون عظیم است:شکل های موج آزمایش شده در محل می توانند به راحتی در ابزار در ترتیب مشخص شده توسط نامگذاری چینی برای بازگشت و مشاهده در هر زمان ذخیره شوند.می تواند بیش از ۸۰۰۰ رکورد از پالس های ولتاژ پایین و فلاشاور ولتاژ بالا را ذخیره کند و پالس های متعدد بیش از ۲۵۰ رکورد از شکل موج را می تواند ثبت کند.و فایل های شکل موج را می توان وارد نرم افزار کامپیوتر برای مدیریت و تجزیه و تحلیل با استفاده از ارتباطات USB.
• درخشندگی فوق العاده بالا، درخشندگی LED به 280nit می رسد، رزولوشن 1024 * 600، مناسب برای محیط های در معرض نور مستقیم خورشید در حال کار است.
مشخصات فنی
| فرکانس نمونه گیری |
80 مگاهرتز |
| دامنه پالس ولتاژ پایین |
100 ولت±15٪ |
| محدوده |
≥65 کیلومتر |
| محدوده آزمایش |
300 متر/1 کیلومتر/5 کیلومتر/25 کیلومتر/65 کیلومتر |
| عرض پالس |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| فرکانس آزمایش |
80MHz/40MHz/10MHz/2MHz/1MHz |
| حداقل وضوح |
0.01 متر |
| منطقه نابینا آزمایش |
≤20 متر |
| خطای اندازه گیری |
≤±(0.5%×L+1m) ، L طول کابل است |
| حالت منبع برق |
شارژ AC110V240V، 50Hz/60Hz، باتری لیتیوم قابل شارژ داخلی، شارژ حدود 2 ساعت، زمان استفاده بیش از 5 ساعت |
| حجم و وزن |
L358mm × W284mm × H168mm -4.7kg |
| شرایط کار |
دمای -20°C+65°C، رطوبت نسبی 90٪، فشار جوی 750±30mmHg |
این مدل یک کوپلر را شامل نمی شود. اگر یک کوپلر مورد نیاز است، لطفا با فروشنده ارتباط برقرار کنید.
اگر یک کوپلر پیکربندی شده باشد، می توان روش های مختلف پالس را تحقق بخشید. اگر کوپلر وجود نداشته باشد، تنها روش پالس ولتاژ پایین و روش فلش اوور ولتاژ بالا (یعنی ICE&Decay) در دسترس است.
رابط تست روش پالس چندگانه به شرح زیر است:
رابط تست با روش ولتاژ کم و پالس به شرح زیر است:
رابط تست روش فلش اوور ولتاژ بالا (ICE&Decay) به شرح زیر است:
معرفی هیئت علمی
1 نمایش:10صفحه لمسی TFT تمام رنگی ۱ اینچی؛
2 تعلیق:ترمینال زمین گیری ایمنی
سيگنال 3:رابط خروجی سیگنال پالس از روش ولتاژ پایین، نمونه گیری از روش فلش اوور از روش ولتاژ بالا، رابط خروجی دریافت سیگنال از طریق کوپلر چند پالس
4USB:استفاده از ارتباطات USB برای وارد کردن فایل های موج به کامپیوتر
5 سوکت برق:منبع برق عامل ابزار، پورت اتصال AC 220V/پورت شارژ
6 فيوز:محل نصب فیوز سیستم برق AC 220V (فیوز 3A)
7 سوئیچ برق:"I" gear، از منبع برق AC 220V برای تغذیه سیستم استفاده کنید.
در حالت "II"، از باتری داخلی برای تغذیه سیستم استفاده کنید؛ هنگامی که "سکت برق" به منبع برق AC 220V متصل شود، باتری را نیز شارژ می کند.
دنده "O"، برق سیستم را خاموش کنید.
8 دامنه:در هنگام جمع آوری شکل موج، دکمه دامنه را تنظیم کنید تا دامنه شکل موج جمع آوری شده تغییر کند.
9 دکمه کار:یک دکمه چرخش برای کار کردن رابط سیستم، برای انتخاب چرخش و برای تایید فشار
10 جابجایی:هنگام جمع آوری شکل موج، دکمه جابجایی را تنظیم کنید تا ارتفاع خط پایه شکل موج جمع آوری شده تغییر کند.
لیست بسته بندی
• TDR ردیاب خطای کابل: یک واحد که از روش پالس ولتاژ پایین، روش فلش اوور ولتاژ بالا و روش پالس چندگانه برای آزمایش و تجزیه و تحلیل کابل ها استفاده می کند.
• کوپلر: برای روش پالس چندگانه استفاده می شود (اختیاری)
• خط خروجی (یک خط Q واحد 1.5 متر): دستگاه آزمایش خطای کابل و کابل مورد آزمایش را در طول روش آزمایش ولتاژ پایین متصل می کند.
• خط ورودی (2 متر خط Q دوگانه): دستگاه آزمایش خطای کابل و نمونه گیرنده را در طول روش آزمایش فلش اوور ولتاژ بالا متصل می کند.
• نمونه گیر: سیگنال منعکس شده از سیگنال ولتاژ بالا را در طول روش فلش اوور ولتاژ بالا به زمین نمونه برداری دریافت می کند.
• کابل برق (1.8 متر): خط اتصال شارژ برای آزمایش خطای کابل
• خط ولتاژ بالا A: اتصال کوپلر و کابل مورد آزمایش را در طول روش پالس چندگانه انجام می دهد. هنگام سیم کشی، فقط می توان آن را وصل و جدا کرد، نه چرخش و پیچاندن.
• خط ولتاژ بالا B: اتصال کوپلر و منبع سیگنال پالس ولتاژ بالا را در طول روش پالس چندگانه انجام می دهد. هنگام سیم کشی، فقط می توان آن را وصل و جدا کرد، نه چرخش و پیچیدن؛
• سیم زمین (2.5 متر):سیم زمین گیر
• کابل USB: برای وارد کردن فایل های موج به کامپیوتر استفاده می شود.
