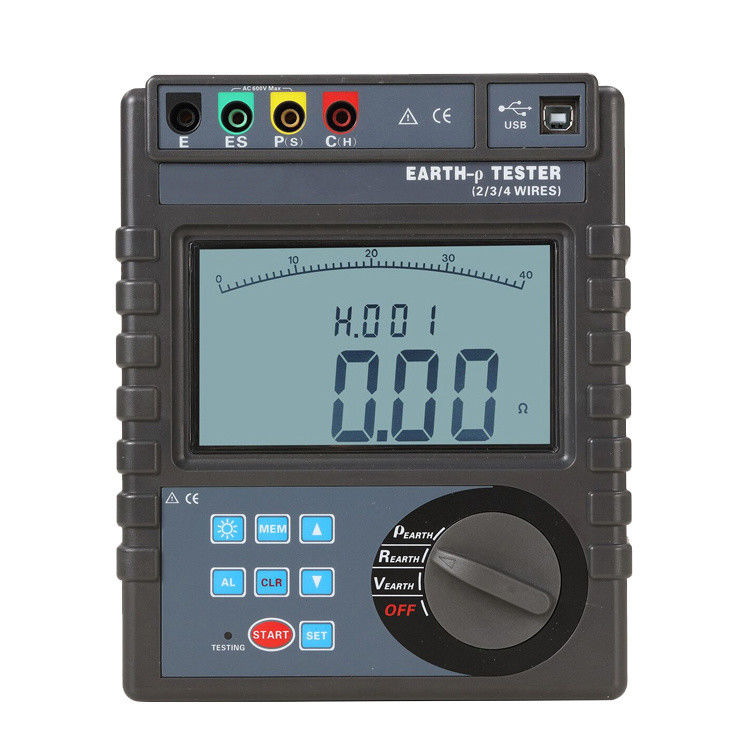

تستر مقاومت زمین دیجیتال XHDJ705 جدیدترین فناوری دیجیتال و ریزپردازشگر را با روش 3 قطبی یا 2 قطبی برای اندازه گیری مقاومت زمین اتخاذ می کند.
این دستگاه همچنین اندازه گیری ولتاژ زمین و اندازه گیری مقاومت کم را فراهم می کند. یک نور پس زمینه صفحه سفید قابل کنترل برای مکان های تاریک ارائه شده است و صفحه نمایش LCD بزرگ 4 رقمی است.
| پارامتر | مشخصات |
|---|---|
| عملکرد | اندازه گیری مقاومت زمین، اندازه گیری ولتاژ زمین، اندازه گیری مقاومت کم |
| منبع تغذیه | DC 9V (6 باتری قلمی آلکالاین LR14 1.5 ولت، 300 ساعت آماده به کار مداوم) |
| نور پس زمینه | نور پس زمینه صفحه سفید قابل کنترل، مناسب برای مکان های تاریک |
| روش اندازه گیری | اندازه گیری دقیق سه سیمه، اندازه گیری ساده دو سیمه |
| روش مقاومت زمین | روش تغییر قطب جریان نامی، حداکثر جریان اندازه گیری 3 میلی آمپر، 820 هرتز |
| روش ولتاژ زمین | تصحیح مقدار متوسط |
| بررسی مقاومت سیم | میانگین، حداکثر، حداقل |
| نمایشگر | نمایشگر LCD بزرگ 4 رقمی، نور پس زمینه صفحه سفید |
| نشانگر اندازه گیری | نشانگر چشمک زن LED در حین اندازه گیری، نمایش شمارش معکوس LCD |
| ابعاد | 215 میلی متر × 190 میلی متر × 95 میلی متر |
| سیم تست | 3 رشته: قرمز 20 متر، زرد 10 متر، سبز 5 متر هر کدام |
| سیم تست ساده | 2 عدد: قرمز 1.6 متر، سبز 1.6 متر هر کدام |
| میله زمین کمکی | 2 عدد: φ10 میلی متر × 150 میلی متر |
| سرعت اندازه گیری | ولتاژ به زمین: حدود 3 بار در ثانیه؛ مقاومت زمین: حدود 5 ثانیه در زمان |
| تعداد اندازه گیری ها | بیش از 5000 بار (اندازه گیری 10 Ω در دنده 20 Ω، 1 بار، توقف برای 25 ثانیه و سپس تست مجدد) |
| محدوده ولتاژ زمین | اندازه گیری ولتاژ به زمین: زیر AC 600 ولت |
| رابط ارتباطی | رابط RS232؛ نظارت نرم افزاری؛ داده های ذخیره شده را می توان به کامپیوتر آپلود کرد، ذخیره و چاپ کرد |
| سیم ارتباطی | 1 سیم ارتباطی RS232، طول 1.5 متر |
| ذخیره سازی داده ها | 400 گروه؛ نماد "FULL" چشمک زن نشان می دهد که حافظه پر است |
| نگه داشتن داده ها | نمایش نماد HOLD |
| دسترسی به داده ها | نمایش نماد READ |
| نمایش سرریز | نمایش نماد OL |
| عملکرد زنگ هشدار | هنگامی که مقدار اندازه گیری شده از مقدار تنظیم شده زنگ هشدار فراتر رفت، زنگ هشدار بوق می زند |
| ولتاژ باتری | نماد باتری کم هنگام افت ولتاژ باتری به حدود 7.8 ولت نمایش داده می شود |
| مصرف برق | نور پس زمینه: حداکثر 25 میلی آمپر؛ آماده به کار: حداکثر 25 میلی آمپر (نور پس زمینه خاموش)؛ اندازه گیری: حداکثر 70 میلی آمپر (نور پس زمینه خاموش) |
| وزن | دستگاه: 1443 گرم (شامل باتری)؛ سیم تست: 847 گرم (شامل سیم تست ساده)؛ میله زمین کمکی: 468 گرم (2 عدد)؛ کیف اندازه گیری: 915 گرم |
| دمای کار و رطوبت | -10 °C – 40 °C؛ زیر 80% RH |
| دمای ذخیره سازی و رطوبت | -20 °C – 60 °C؛ زیر 70% RH |
| حفاظت در برابر اضافه بار | اندازه گیری مقاومت زمین: AC 280 ولت / 3 ثانیه بین پورت های E-P و E-C |
| مقاومت عایق | 10 مگا اهم یا بیشتر (500 ولت بین مدار و بدنه) |
| ولتاژ تحمل | AC 3700 ولت / rms (بین مدار و بدنه) |
