تستر مقاومت عایق قابل حمل XHMR-5000A 5000V 200GΩ مگاهم متر دیجیتال

Name: تستر مقاومت عایق قابل حمل XHMR-5000A 5000V 200GΩ مگاهم متر دیجیتال
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHMR-5000A
Price: 440.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	ISO,CE
شماره مدل:	XHMR-5000A

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

ISO,CE

شماره مدل:

XHMR-5000A

مدل شماره:

XHMR-5000A

سفارشی:

سفارشی

رنگ:

خاکستری + نارنجی

بسته حمل و نقل:

صادر شد

مشخصات:

240*188*85 میلی متر

علامت تجاری:

تست XZH

مبدا:

چین

قابلیت ارائه:

2000 عدد / سال

سفارشی سازی:

موجود

خدمات پس از فروش:

گواهینامه ضمانت نامه

گارانتی:

1 سال

برجسته کردن:

High Light

برجسته کردن:

تست کننده مقاومت عایق قابل حمل

تست کننده زمینی سفارشی

آزمایش کننده عایق XHMR-5000A

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 PCS در سال

توضیحات محصول

XHMR-5000A · 5 کیلو ولت مقاومت عایقی

تستر مقاومت عایقی قابل حمل XHMR-5000A 5000 ولت 200 گیگا اهم مگا اهم متر دیجیتال

250 ولت – 5000 ولت، 5 سطح

0.01 مگا اهم – 200 گیگا اهم

نسبت جذب و شاخص قطبش داخلی

XHMR-5000A یک متر مقاومت عایقی دیجیتال ولتاژ بالا با پنج ولتاژ تست از 250 ولت تا 5000 ولت، محدوده مقاومت از 0.01 مگا اهم تا 200 گیگا اهم، و اندازه گیری ولتاژ DC و AC در یک دستگاه است. مقاومت عایقی با روش افت ولتاژ DC به دست می آید و دستگاه به طور خودکار محدوده را تغییر می دهد.

نسبت جذب و شاخص قطبش توسط دستگاه در طول تست محاسبه می شوند که بخشی از اندازه گیری است که نشان می دهد آیا سیستم عایقی رطوبت جذب کرده است یا خیر. خوانده ها را می توان قفل کرد و در حداکثر 500 گروه ذخیره کرد، بعداً مرور کرد و با یک هشدار قابل تنظیم علامت گذاری کرد.

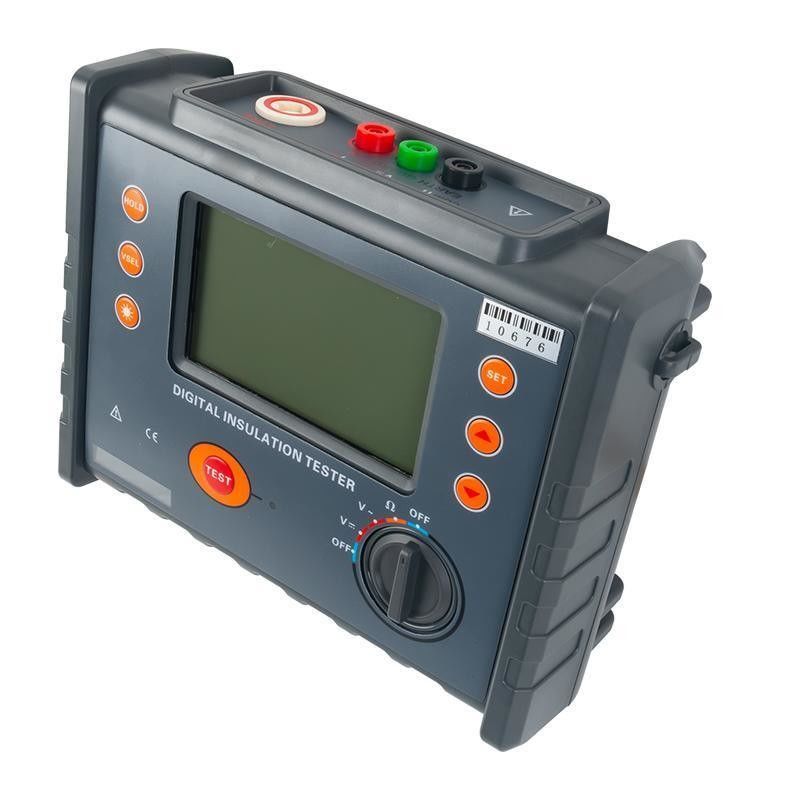

نمای محصول

این مجموعه برای چه کسانی است

این دستگاه برای تست پیشگیرانه ای مشخص شده است که در آن وضعیت عایقی، نه فقط یک مقدار مقاومت واحد، باید قضاوت شود.

تیم های پست و کابل که مقاومت عایقی ترانسفورماتورها، کابل ها و سوئیچ گیرها را قبل از بازگرداندن تجهیزات به سرویس اندازه گیری می کنند.

کارگاه های موتور و ژنراتور که از شاخص قطبش برای تصمیم گیری در مورد اینکه آیا سیم پیچی پس از بازسازی یا توقف طولانی مدت به اندازه کافی خشک است یا خیر، استفاده می کنند.

بخش های برق صنعتی که تجهیزات را در اتاق های کامپیوتر، میادین نفتی و تاسیسات الکترومکانیکی نگهداری می کنند، جایی که یک متر قابل حمل با ذخیره سازی و حد هشدار برای روال کار کافی است.

این متر مقاومت عایقی را اندازه گیری می کند؛ قدرت دی الکتریک را تست نمی کند. خواندن پایین نشان دهنده یک مشکل است، اما خود تست جریان محدودی را در ولتاژ انتخاب شده اعمال می کند.

ویژگی های کلیدی

پنج ولتاژ تست — 250 ولت، 500 ولت، 1000 ولت، 2500 ولت و 5000 ولت، هر کدام با دقت ±10% — با کلید VSEL انتخاب می شوند.

محدوده مقاومت 0.01 مگا اهم تا 200 گیگا اهم، با بالاترین دهه ها با امتیاز ±20% خوانده شده و دهه های کاری اصلی با ±3% خوانده شده.

نسبت جذب و شاخص قطبش به طور خودکار اندازه گیری و محاسبه می شوند، با پایه های زمانی قابل انتخاب DAR 15 ثانیه یا 30 ثانیه در مقابل 60 ثانیه.

جریان اتصال کوتاه خروجی حداقل 2 میلی آمپر، و حداکثر بار خازنی 1 میکرو فاراد برای اندازه گیری کابل و سیم پیچی.

ذخیره سازی 500 گروه با نشانگر MEM و FULL، به علاوه حالت مرور MR با انتخاب و حذف گروه.

حدود هشدار قابل تنظیم، تا 600 ولت برای ولتاژ و 9999 مگا اهم برای مقاومت، با یک نماد چشمک زن و بوق صوتی.

LCD 4 رقمی با نور پس زمینه خاکستری، 1230 گرم شامل باتری، در یک محفظه ضد ضربه و ضد گرد و غبار 240 × 188 × 85 میلی متر.

مشخصات فنی

پارامتر	مقدار
توابع	مقاومت عایقی، ولتاژ DC و AC، نسبت جذب (DAR)، شاخص قطبش (PI)
ولتاژهای تست نامی	250 ولت، 500 ولت، 1000 ولت، 2500 ولت، 5000 ولت، دقت ±10%
محدوده مقاومت عایقی	0.01 مگا اهم – 200 گیگا اهم
جریان اتصال کوتاه خروجی	≥ 2 میلی آمپر
روش اندازه گیری	روش افت ولتاژ DC
حداکثر بار خازنی	1 میکرو فاراد یا کمتر
تغییر دنده	کاملاً خودکار
منبع تغذیه	باتری های خشک DC 9 ولت، شش LR14؛ زمان آماده به کار مداوم بیش از 100 ساعت
نمایشگر	LCD بزرگ 4 رقمی با نور پس زمینه خاکستری، 108 × 65 میلی متر
ذخیره سازی داده ها	500 گروه، با نشانگر MEM و هشدار FULL
مرور داده ها	عملکرد مرور MR، با انتخاب و حذف گروه
هشدار	حدود قابل تنظیم؛ حداکثر هشدار ولتاژ 600 ولت، حداکثر هشدار مقاومت 9999 مگا اهم
خاموش شدن خودکار	15 دقیقه، نشانگر APO
ابعاد	240 × 188 × 85 میلی متر
وزن	1230 گرم شامل باتری
شرایط کار	-10 درجه سانتیگراد تا +40 درجه سانتیگراد، زیر 80% رطوبت نسبی
شرایط نگهداری	-20 درجه سانتیگراد تا +60 درجه سانتیگراد، زیر 70% رطوبت نسبی
ایمنی	IEC61010-1، CAT III 300 ولت، CAT IV 150 ولت، درجه آلودگی 2
EMC	IEC61326
قدرت دی الکتریک	AC 5160 ولت RMS بین مدار و محفظه
سرب های تست	میله ولتاژ بالا، قرمز 1 متر، سیاه 1 متر، سبز 1 متر

محدوده های مقاومت عایقی

ولتاژ تست	محدوده اندازه گیری	وضوح	دقت
250 ولت (±10%)	0 – 10 مگا اهم	0.01 مگا اهم	±3% خوانده شده ±5 رقم
250 ولت (±10%)	10 – 100 مگا اهم	0.1 مگا اهم	±3% خوانده شده ±5 رقم
250 ولت (±10%)	100 – 1000 مگا اهم	1 مگا اهم	±3% خوانده شده ±5 رقم
250 ولت (±10%)	1 – 10 گیگا اهم	0.01 گیگا اهم	±5% خوانده شده ±5 رقم
500 ولت (±10%)	0 – 10 مگا اهم	0.01 مگا اهم	±3% خوانده شده ±5 رقم
500 ولت (±10%)	10 – 100 مگا اهم	0.1 مگا اهم	±3% خوانده شده ±5 رقم
500 ولت (±10%)	100 – 1000 مگا اهم	1 مگا اهم	±3% خوانده شده ±5 رقم
500 ولت (±10%)	1 – 10 گیگا اهم	0.01 گیگا اهم	±5% خوانده شده ±5 رقم
1000 ولت (±10%)	0 – 20 مگا اهم	0.01 مگا اهم	±3% خوانده شده ±5 رقم
1000 ولت (±10%)	20 – 200 مگا اهم	0.1 مگا اهم	±3% خوانده شده ±5 رقم
1000 ولت (±10%)	200 – 1000 مگا اهم	1 مگا اهم	±3% خوانده شده ±5 رقم
1000 ولت (±10%)	2 – 20 گیگا اهم	0.01 گیگا اهم	±5% خوانده شده ±5 رقم
2500 ولت (±10%)	0 – 2000 مگا اهم	1 مگا اهم	±3% خوانده شده ±5 رقم
2500 ولت (±10%)	2000 مگا اهم – 20 گیگا اهم	0.01 گیگا اهم	±5% خوانده شده ±5 رقم
2500 ولت (±10%)	20 – 200 گیگا اهم	0.1 گیگا اهم	±20% خوانده شده ±10 رقم
5000 ولت (±10%)	0 – 2000 مگا اهم	1 مگا اهم	±3% خوانده شده ±5 رقم
5000 ولت (±10%)	2000 مگا اهم – 20 گیگا اهم	0.01 گیگا اهم	±5% خوانده شده ±5 رقم
5000 ولت (±10%)	20 – 200 گیگا اهم	0.1 گیگا اهم	±20% خوانده شده ±10 رقم

در هر محدوده ولتاژ، دو دهه بالاتر به زمان تست بیش از 180 ثانیه قبل از اعمال دقت ذکر شده نیاز دارند.

اندازه گیری ولتاژ

تابع	محدوده	وضوح	دقت
ولتاژ DC	0.0 – 1000 ولت	0.1 ولت	±1.5% خوانده شده ±3 رقم
ولتاژ AC	0.0 – 750 ولت	0.1 ولت	±1.5% خوانده شده ±3 رقم

خواندن PI و DAR

PI مقاومت 10 دقیقه ای تقسیم بر مقاومت 1 دقیقه ای است. DAR مقدار 60 ثانیه ای تقسیم بر مقدار 15 ثانیه ای، یا مقدار 30 ثانیه ای در صورت انتخاب آن پایه زمانی است. هر دو توسط متر در طول تست محاسبه می شوند.

شاخص	مقدار	قضاوت
شاخص قطبش (PI)	بالاتر از 4.0	بهترین
شاخص قطبش (PI)	4.0 – 2.0	خوب
شاخص قطبش (PI)	2.0 – 1.0	بد
شاخص قطبش (PI)	زیر 1.0	نیاز به توجه دارد
نسبت جذب (DAR)	بالاتر از 1.4	بهترین
نسبت جذب (DAR)	1.25 – 1.0	خوب
نسبت جذب (DAR)	زیر 1.0	بد

نحوه اندازه گیری

1.سوئیچ چرخشی را به موقعیت مقاومت عایقی بچرخانید؛ دستگاه روشن می شود و نشانگر خاموش شدن خودکار در گوشه پایین سمت راست ظاهر می شود.

2.قبل از شروع، نماد باتری را روی LCD بررسی کنید؛ نشانگر باتری کم به این معنی است که دقت اندازه گیری دیگر قابل اعتماد نیست.

3.کلید VSEL را فشار دهید تا ولتاژ تست را انتخاب کنید: 250 ولت، 500 ولت، 1000 ولت، 2500 ولت یا 5000 ولت.

4.سرب زمین سیاه را به ترمینال EARTH و نقطه زمین مدار تحت تست وصل کنید؛ سرب ولتاژ بالا قرمز را به ترمینال LINE و هادی تحت تست وصل کنید.

5.کلید TEST را فشار دهید. ولتاژ بالا در سرب تست و در مدار تولید می شود، بنابراین در طول تست دست ها را از هادی دور نگه دارید.

6.پس از تثبیت نمایشگر، مقدار مقاومت عایقی را بخوانید: اندازه گیری ولتاژ دو بار در ثانیه به روز می شود، مقاومت عایقی هر هفت ثانیه یک بار.

7.قبل از لمس یا جدا کردن مدار، منتظر بمانید تا تخلیه کامل شود؛ بار ذخیره شده می تواند باعث شوک شود.

8.برای قفل کردن و ذخیره خوانده، HOLD را کوتاه فشار دهید، یا برای مرور گروه های ذخیره شده HOLD را طولانی فشار دهید؛ دوباره طولانی فشار دهید تا وارد صفحه حذف شوید.

قوانین ایمنی

مقاومت عایقی فقط روی مداری که برق ندارد قابل اندازه گیری است؛ سیم کشی را بررسی کنید و قبل از تست تأیید کنید که مدار مرده است.

هنگام کار با دستگاه در محدوده عایقی، از دستکش های عایق ولتاژ بالا استفاده کنید.

در طول اندازه گیری، هادی های لخت یا مدار تحت تست را لمس نکنید و تا زمانی که تخلیه کامل نشده است، سرب ها را جدا نکنید.

سرب های تست را به هم نپیچانید؛ انجام این کار بر دقت اندازه گیری تأثیر می گذارد.

محدودیت های ولتاژ ورودی 1000 ولت DC و 750 ولت AC است؛ تجاوز از آنها می تواند به دستگاه آسیب برساند.

در مکان قابل اشتعال اندازه گیری نکنید و اگر محفظه یا سرب تست ترک خورده است یا فلز در معرض آن دیده می شود، استفاده از دستگاه را متوقف کنید.

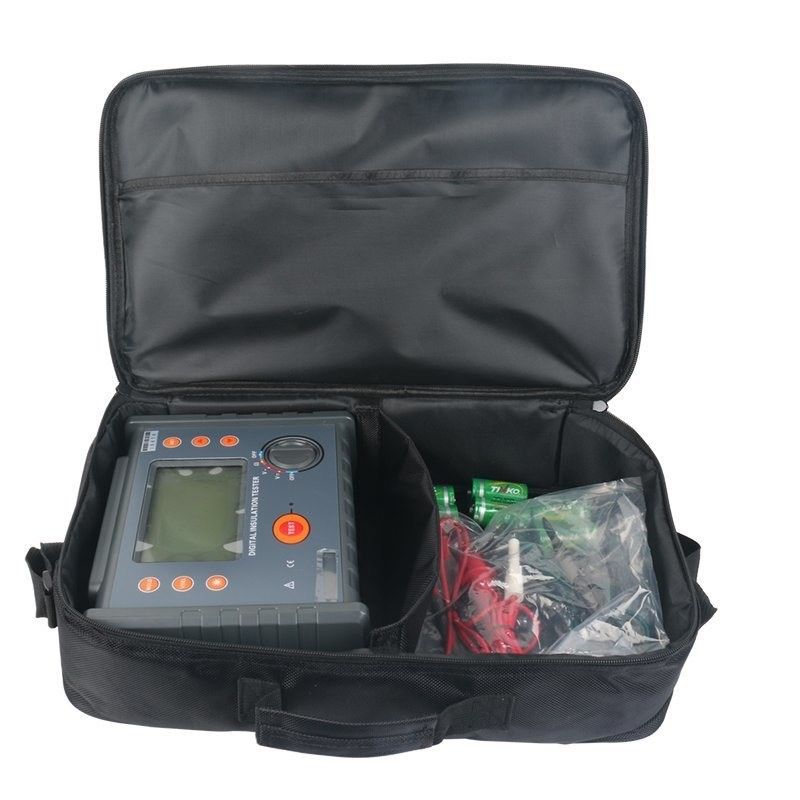

لیست بسته بندی

متر × 1 مجموعه

میله ولتاژ بالا × 1

خط تست ولتاژ بالا × 1 مجموعه

باتری 1.5 ولت × 1 مجموعه

سوالات متداول

Q1.محدوده 5000 ولت چه چیزی را می تواند اندازه گیری کند؟

سه دهه: 0 – 2000 مگا اهم با ±3% خوانده شده، 2000 مگا اهم – 20 گیگا اهم با ±5% خوانده شده، و 20 – 200 گیگا اهم با ±20% خوانده شده. دهه های بالاتر برای مشخص شدن به زمان تست بیش از 180 ثانیه نیاز دارند.

Q2.PI و DAR چگونه محاسبه می شوند؟

PI مقاومت در 10 دقیقه تقسیم بر مقاومت در 1 دقیقه است. DAR مقاومت در 60 ثانیه تقسیم بر مقدار در 15 ثانیه، یا در 30 ثانیه در صورت انتخاب آن پایه زمانی است.

Q3.چه مقدار PI قابل قبول است؟

بالاتر از 4.0 بهترین، 4.0 تا 2.0 خوب، 2.0 تا 1.0 بد، و زیر 1.0 نیاز به توجه دارد. برای DAR، بالاتر از 1.4 بهترین، 1.25 تا 1.0 خوب، و زیر 1.0 بد است.

Q4.چرا برای تست کابل به ترمینال GUARD نیاز است؟

نشت سطحی در سراسر عایق کابل در غیر این صورت در خوانده گنجانده می شود. اتصال سیم گارد آن جریان نشتی را از مدار اندازه گیری منحرف می کند.

Q5.چند نتیجه می توان ذخیره کرد؟

500 گروه. برای قفل کردن و ذخیره خوانده، HOLD را کوتاه فشار دهید، و برای مرور یا حذف گروه های ذخیره شده HOLD را طولانی فشار دهید؛ هنگامی که حافظه پر شد، نمایشگر FULL را نشان می دهد.

بررسی پیکربندی

تجهیزات مورد تست و کلاس ولتاژ خود را به ما بگویید، و ما محدوده انتخاب و لوازم جانبی را برای روال عایقی شما تأیید خواهیم کرد.
