XHBQ304 · تخلیه و پر کردن گاز SF6
دستگاه پرکننده خلاء و هوای هگزافلوئورید گوگرد 460 ولت 50 هرتز ایستگاه پرکننده
نرخ پمپاژ 60 متر مکعب در ساعت
حد دستگاه 10 پاسکال
سه فاز 380 ولت، ≤ 2.5 کیلووات

XHBQ304 یک دستگاه تخلیه و پر کردن مجدد گاز SF6 برای نصب، راه اندازی و تعمیر و نگهداری تجهیزات GCBP، GCBT و GIS است. این دستگاه ترکیبی از یک پمپ خلاء دو مرحله ای، یک گیج خلاء و یک شیر توپی چند راهه بر روی یک قاب فشاری خنک شونده با هوا است، بنابراین یک محفظه را می توان از همان نقطه اتصال تخلیه و پر کرد.

سیستم الکتریکی از منبع تغذیه سه فاز پنج سیم با تأیید خودکار فاز و تغییر دستی، به علاوه حفاظت از قطع فاز و عملکرد حفاظت از قطع برق که از بازگشت روغن به پمپ خلاء هنگام افت ولتاژ جلوگیری می کند، استفاده می کند.

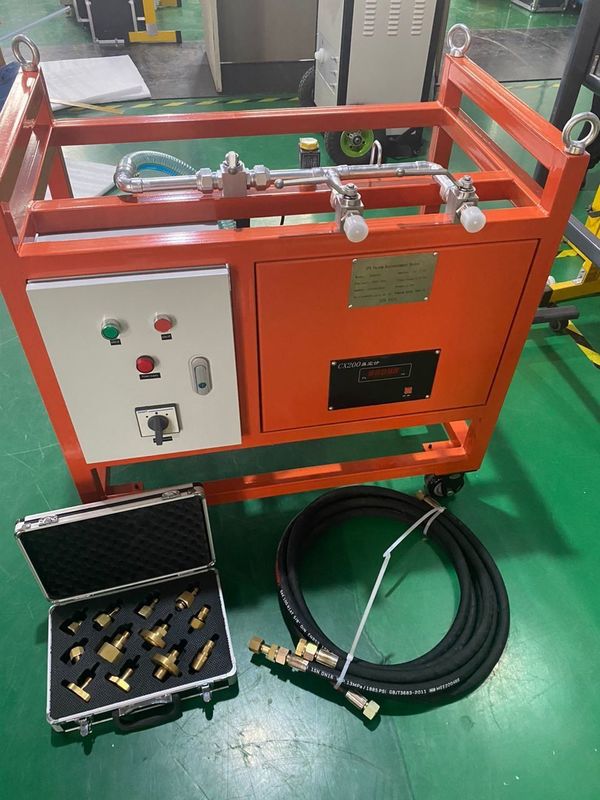

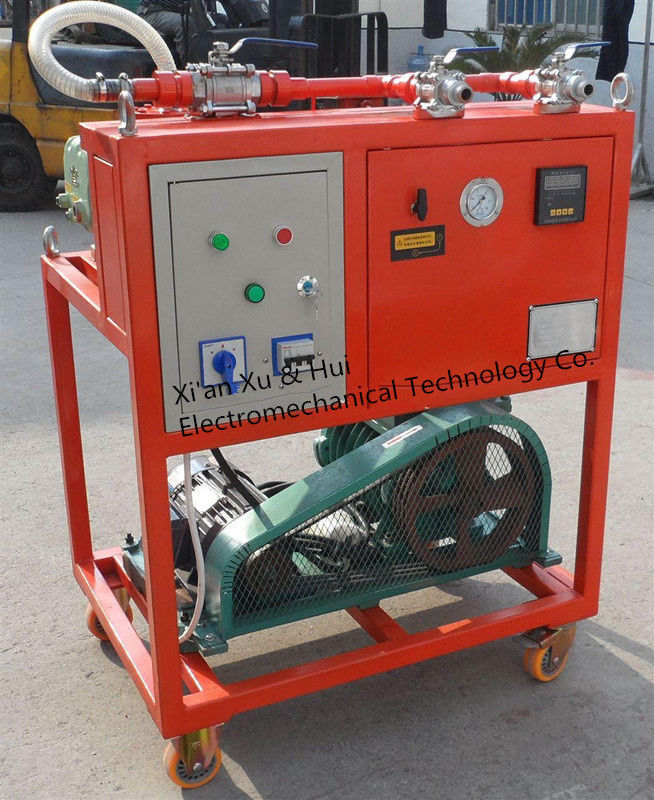

نمای محصول
Sulfur Hexafluoride Vacuum Air Supplement Device
Sulfur Hexafluoride Vacuum Air Supplement Device
Sulfur Hexafluoride Vacuum Air Supplement Device
این مجموعه برای چه کسانی است

این دستگاه برای تیم هایی که محفظه های SF6 را باز می کنند و باید آنها را با وضعیت گاز صحیح به سرویس بازگردانند، مشخص شده است.

تیم های نصب GIS و GCBP که در حین راه اندازی پست های جدید محفظه ها را تخلیه و پر می کنند.
شرکت های مهندسی انتقال و تبدیل که نصب کلیدهای SF6 را انجام می دهند و مدیریت گاز بخشی از دامنه کار آنهاست.
سازندگان کلید و بخش های نگهداری کارخانه که یک چرخ دستی گاز برای مونتاژ، تعمیر و کارهای معمول گاز نگهداری می کنند.
دستگاه تخلیه و پر می کند؛ کیفیت گاز (رطوبت و خلوص) باید قبل از بازگرداندن محفظه به سرویس با ابزارهای جداگانه تأیید شود.
ویژگی های کلیدی
پمپ خلاء دو مرحله ای با نرخ 60 متر مکعب در ساعت، با خلاء نهایی 10 پاسکال که به عنوان حد دستگاه ذکر شده است.
کل مجموعه با یک منبع تغذیه سه فاز پنج سیم با توان کل ≤ 2.5 کیلووات و نویز ≤ 60 دسی بل (A) کار می کند.
تأیید خودکار فاز با تغییر دستی، بنابراین پمپ نمی تواند در جهت معکوس روی منبع تغذیه با فاز اشتباه کار کند.
حفاظت از قطع فاز برای ماشین های اصلی و حفاظت از قطع برق که از بازگشت روغن پمپ به سیستم جلوگیری می کند.
سه شیر توپی خلاء از نوع Gu 316 با موقعیت های باز و بسته کاملاً قابل مشاهده، که احتمال خطای عملیاتی در محل را کاهش می دهد.
گیج خلاء دیجیتال با نمایش پیشرفت تخلیه در تمام طول، به علاوه یک اسلات اتصال DN8 برای دستگاه شارژ مجدد SF6.
قاب فشاری خنک شونده با هوا، با شلنگ های آبگریز 5 متر و 3 متر و انتخابی از اتصالات پلاگین برای رابط های مختلف تجهیزات.
مشخصات فنی
عملکرد
پارامترمقدار
مدلXHBQ304
نوعفشاری خنک شونده با هوا
نرخ پمپاژ60 متر مکعب در ساعت
خلاء نهایی (پمپ پیش خلاء)10 پاسکال، به عنوان حد دستگاه ذکر شده است
توان پمپ پیش خلاء1.5 کیلووات
توان کل≤ 2.5 کیلووات
نویز≤ 60 دسی بل (A)
دمای کار-10 درجه سانتیگراد – 40 درجه سانتیگراد
فیزیکی و الکتریکی
پارامترمقدار
منبع تغذیهسه فاز پنج سیم، 380 ولت 50 هرتز نامی؛ ولتاژ کاری 380 – 460 ولت AC
ابعاد86 × 65 × 91 سانتی متر
وزن150 کیلوگرم
مجموعه شلنگشلنگ های آبگریز 5 متر و 3 متر
اتصال گازاسلات اتصال DN8 برای دستگاه شارژ مجدد گاز SF6
اجزای اصلی
شمارهجزءمشخصاتتعداد
1پمپ خلاءسرعت نامی 60 متر مکعب در ساعت، وارداتی از آلمان1
2لوله—1
3شیر توپی، شیر برقی (اختیاری)شیر توپی خلاء از نوع Gu 3162
4اسلات اتصالDN8، برای اتصال دستگاه شارژ مجدد گاز SF6 استفاده می شود1
5لوله—1
6شیر توپیشیر توپی خلاء از نوع Gu 3161
7گیج خلاءگیج خلاء دیجیتال1
8شیر توپیشیر توپی خلاء از نوع Gu 3161
9اتصال پلاگین—1
10شلنگ5 متر / 3 متر، مواد آبگریز2
11اتصال پلاگینرابط های مختلف تجهیزات الکتریکی قابل انتخاب1
روش تخلیه
1.تجهیزات مورد نظر برای تخلیه را بررسی کنید و تأیید کنید که فشار داخلی آن بالاتر از فشار صفر گیج نیست.
2.منبع تغذیه را وصل کنید و قبل از شروع، تمام شیرهای دستگاه را ببندید.
3.منبع تغذیه اصلی را روشن کنید. دکمه قرمز هنگام صحیح بودن توالی فاز روشن می شود؛ اگر روشن نشد، انتخابگر فاز را در جعبه الکتریکی تغییر دهید.
4.شیر اصلی را باز کنید و دکمه سبز را برای شروع پمپ خلاء فشار دهید.
5.سطح روغن پمپ را بررسی کنید: باید حدود 2/3 علامت روغن باشد. اگر کم است، پمپ را متوقف کرده و پر کنید، یا اگر روغن برگشت می کند، آن را تخلیه کنید.
6.شیرهای خط پمپاژ مورد استفاده را باز کنید، گیج خلاء را روشن کنید و خلاء سیستم را روی مدار شیر توپی کوچک تماشا کنید.
توقف پمپ
1.ابتدا شیر ورودی اصلی را ببندید.
2.تمام شیرهای دستگاه را ببندید.
3.گیج خلاء را خاموش کنید.
4.دکمه قرمز را در جعبه الکتریکی فشار دهید، شیر توپی پمپ خلاء را ببندید و سپس منبع تغذیه اصلی را خاموش کنید.
روش پر کردن مجدد
1.پس از تخلیه خط اتصال، شیر توپی پمپ خلاء و شیر گیج خلاء را ببندید.
2.سیلندر SF6 را به اتصال شارژ مجدد روی دستگاه وصل کنید.
3.سیلندر را باز کنید و شیر تنظیم کننده فشار را روی فشار پر کردن مورد نیاز تنظیم کنید، سپس شیر خط را باز کرده و پر کردن را شروع کنید؛ در حین جریان گاز، شیر گیج خلاء را بسته نگه دارید.
4.هنگامی که فشار مورد نیاز حاصل شد، ابتدا سیلندر را ببندید، سپس تمام شیرها را ببندید تا عملیات به پایان برسد.
نگهداری
دستگاه و ناحیه اطراف آن را تمیز و خشک نگه دارید.
سطح روغن پمپ را زیر نظر داشته باشید و آن را در 2/3 علامت روغن نگه دارید؛ روغن را پس از اولین 100 ساعت کارکرد پمپ جدید تعویض کنید، سپس هر 500 تا 1000 ساعت.
اگر خلاء قابل دستیابی پس از مدت طولانی کارکرد کاهش یافت، دلایل معمول عبارتند از: گاز قابل تقطیر در روغن، روغن خراب شده یا قطعات لاستیکی فرسوده؛ تعویض روغن یا تعویض درزگیر معمولاً آن را بازیابی می کند.
گیج خلاء یک ابزار دقیق است و سنسور آن مصرفی است؛ آن را خشک نگهداری کنید، تمیز نگه دارید و از لرزش خودداری کنید.
اگر خوانش گیج اشتباه است، حلقه های آب بندی و درزگیر گیج را بررسی کرده و در صورت آسیب دیدگی تعویض کنید.
سوالات متداول
سوال 1.دستگاه به چه منبع تغذیه ای نیاز دارد؟
سه فاز پنج سیم، 3Φ 380 ولت، با توان کل بیش از 2.5 کیلووات نیست. دکمه قرمز هنگام صحیح بودن توالی فاز روشن می شود؛ اگر خاموش ماند، باید انتخابگر فاز در جعبه الکتریکی تغییر کند.
سوال 2.قبل از شروع تخلیه چه مواردی باید بررسی شود؟
اینکه فشار داخل تجهیزات مورد نظر برای تخلیه بالاتر از فشار صفر گیج نباشد، و اینکه قبل از شروع پمپ، تمام شیرهای دستگاه بسته باشند.
سوال 3.روغن پمپ هر چند وقت یکبار باید تعویض شود؟
پس از اولین 100 ساعت کارکرد پمپ جدید، سپس هر 500 تا 1000 ساعت. سطح روغن باید در حین کار حدود 2/3 علامت روغن باقی بماند.
سوال 4.خلاء قابل دستیابی چقدر است؟
10 پاسکال به عنوان حد دستگاه با پمپ دو مرحله ای 60 متر مکعب در ساعت ذکر شده است؛ گیج پیشرفت را در هر نقطه از تخلیه نشان می دهد.
سوال 5.چگونه گاز به محفظه بازگردانده می شود؟
با تخلیه خط و بسته بودن شیرهای پمپ و گیج، سیلندر SF6 به نقطه شارژ مجدد وصل می شود، شیر تنظیم کننده فشار روی فشار پر کردن مورد نیاز تنظیم می شود و شیر خط باز می شود تا آن فشار حاصل شود.
بررسی پیکربندی
حجم محفظه و اتصالات تجهیزات مورد استفاده خود را به ما بگویید، و ما مجموعه شلنگ و اتصالات پلاگین را برای سایت شما تأیید خواهیم کرد.
