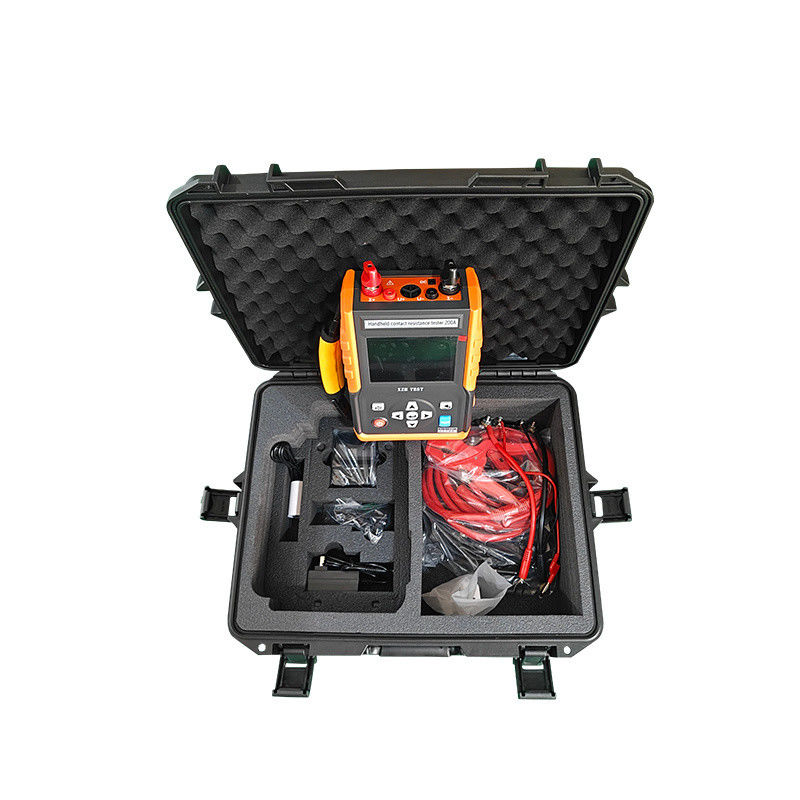

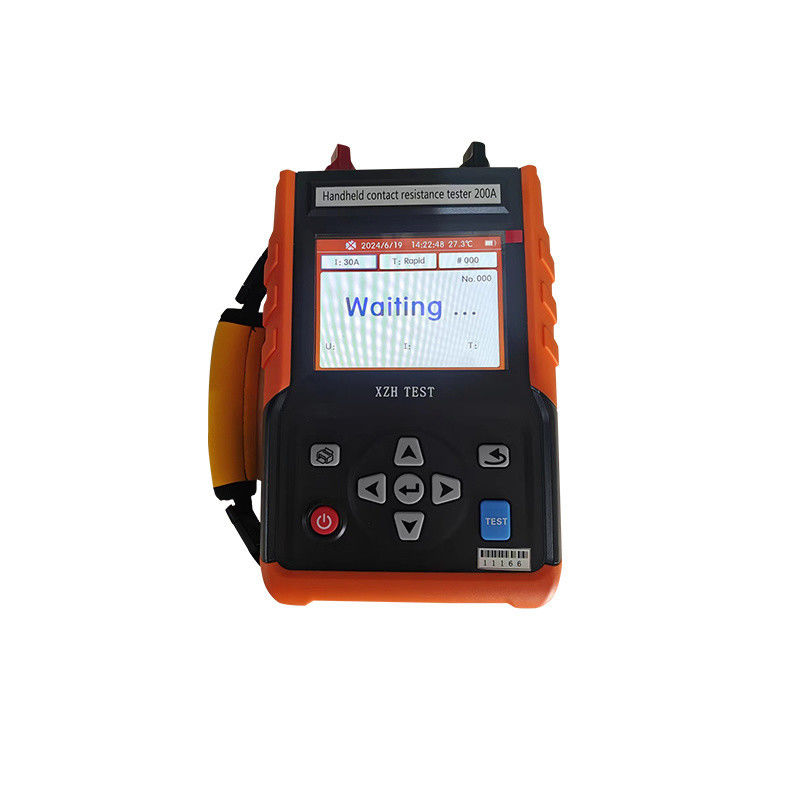

تستر مقاومت حلقه XHHL3200 یک ابزار تست سوئیچینگ دیجیتال با دقت بالا است که مطابق با . با استفاده از فناوری منبع تغذیه سوئیچینگ جریان ثابت با فرکانس بالا و توان بالا، مقاومت تماس را تا سطح میکرو اهم اندازه گیری می کند. این دستگاه به طور گسترده برای اندازه گیری مقاومت تماس و مقاومت حلقه سوئیچ ها و تجهیزات الکتریکی، و همچنین مقاومت تماس کابل ها، سیم ها و جوش ها استفاده می شود. جریان خروجی و مقاومت اندازه گیری شده بر روی یک صفحه نمایش LCD رنگی لمسی با روشنایی بالا 7 اینچی به طور همزمان نمایش داده می شوند و نتایج را می توان بر روی یک درایو فلش USB خروجی یا ذخیره کرد، با ذخیره سازی خاموش برای بازیابی داده ها در هر زمان.
دامنه کاربرداز آنجایی که دقت اندازه گیری به روش سیم کشی و وضعیت نمونه بستگی دارد، این دستگاه از اتصال چهار ترمینالی (کلوین) استفاده می کند که تأثیر مقاومت سیم تست را حذف می کند و برای تماس قابل اعتماد و سطوح تماس تمیز که معمولاً در تست تجهیزات سوئیچ در میدان وجود دارد، طراحی شده است.
ویژگی های کلیدی
می توان از طریق یک برنامه اختصاصی تلفن یا تبلت اندروید (با دنبال کردن حساب رسمی WeChat دانلود می شود) کنترل کرد، با داده های تست ذخیره شده و آپلود شده برای بررسی راحت.
توابع حفاظتی متعدد در برابر افزایش ولتاژ معکوس، مدار باز و قطع برق در حین تست، و گرم شدن بیش از حد منبع تغذیه، با زنگ صوتی همزمان.
مدیریت هوشمند انرژی، دستگاه را در حداقل حالت مصرف انرژی نگه می دارد و باعث صرفه جویی در انرژی و کاهش گرما می شود.
ولتاژ خروجی بالا و دامنه اندازه گیری وسیع.
جریان تست از یک منبع جریان ثابت با جریان بالا و دقت بالا می آید که نیازی به تنظیم دستی ندارد و برای تست سریع و دقیق است.
روش سیم کشی چهار ترمینالی به طور موثر تأثیر مقاومت خط تست را بر نتایج حذف می کند.
صفحه نمایش LCD رنگی لمسی با روشنایی بالا 7 اینچی، به وضوح قابل خواندن در نور قوی، عملیات لمسی کامل با جابجایی آزاد چینی/انگلیسی.
ساعت تقویم دائمی داخلی و ذخیره سازی خاموش، ضبط تا 1000 مجموعه داده تست برای بررسی در هر زمان.
رابط های بلوتوث، RS232 و USB برای ارتباط با کامپیوتر و ذخیره سازی داده ها در درایو فلش USB.
چاپگر میکرو پنل داخلی برای چاپ نتایج اندازه گیری.
پارامترهای فنی
| پارامتر |
مشخصات |
| جریان تست |
50A، 100A، 150A، 200A |
| دامنه اندازه گیری |
0 - 100mΩ (50A)؛ 0 - 50mΩ (100A)؛ 0 - 25mΩ (150A)؛ 0 - 20mΩ (200A) |
| وضوح |
حداقل 0.1µΩ |
| دقت |
± (0.5% + 2 رقم) |
| توان |
1000W |
| حالت کار |
اندازه گیری پیوسته |
| منبع تغذیه |
AC220V ± 10%، 50Hz |
| دمای عملیاتی |
0℃ - 40℃ |
سیم کشی و عملیات
سیم های تست اختصاصی را با تطبیق رنگ ها، قرمز به قرمز و سیاه به سیاه وصل کنید. خطوط جریان ضخیم را محکم به ترمینال های I+ و I- پیچ کنید، خطوط ولتاژ نازک را در سوکت های V+ و V- قرار دهید و دو گیره تست را به دو انتهای نمونه تحت آزمایش وصل کنید. اطمینان حاصل کنید که تمام سطوح اتصال گیره های تست تماس قابل اعتمادی با نمونه برقرار می کنند؛ در صورت مشاهده اکسیداسیون در سطح تماس، ابتدا لایه اکسید را بردارید. پس از سیم کشی، برق را روشن کرده و زمان تست را انتخاب کنید؛ سپس دستگاه به طور خودکار شارژ، تثبیت جریان و اندازه گیری مقاومت را تکمیل می کند.
جریان تست را می توان از بین 50A، 100A، 150A و 200A انتخاب کرد و زمان تست را از بین 10S، 30S، 45S، 60S، 300S، 600S و 999S انتخاب کرد. پس از اتمام، نتیجه را می توان به صورت محلی ذخیره کرد، در یک درایو USB ذخیره کرد یا چاپ کرد. منوی تنظیمات پارامتر امکان تنظیم روشنایی، اتصال بلوتوث (از طریق کد QR برای کنترل کامل تلفن) و جابجایی زبان چینی/انگلیسی را فراهم می کند.
نکات ایمنی
اپراتور باید دانش عمومی در مورد استفاده از تجهیزات یا ابزارهای الکتریکی داشته باشد.
پس از تست، کلید ریست را فشار داده و برق را قطع کنید. هرگز کابل های تست را در حالی که دستگاه برق دار است، جدا نکنید یا وصل نکنید.
اگر دستگاه رفتار غیرعادی نشان داد، ابتدا کلید ریست را فشار دهید تا ریست شود.
تعمیر و نگهداری فقط باید توسط متخصصان انجام شود؛ سعی نکنید خودتان عیوب داخلی را برطرف کنید.
این دستگاه فقط برای اندازه گیری مقاومت حلقه است؛ اندازه گیری مدارهای القایی مجاز نیست.
سوالات متداول
Q1. چه جریان های تست و دامنه های اندازه گیری توسط XHHL3200 پشتیبانی می شوند؟
این دستگاه چهار جریان تست را ارائه می دهد: 50A، 100A، 150A و 200A. دامنه های مربوطه 0-100mΩ (50A)، 0-50mΩ (100A)، 0-25mΩ (150A) و 0-20mΩ (200A) با حداقل وضوح 0.1µΩ و دقت ± (0.5% + 2 رقم) است.
Q2. دستگاه چگونه به نمونه متصل می شود؟
این دستگاه از روش سیم کشی چهار ترمینالی (کلوین) استفاده می کند. سیم ها را با تطبیق رنگ ها، قرمز به قرمز و سیاه به سیاه وصل کنید، خطوط جریان ضخیم را روی ترمینال های I+ و I- سفت کنید، خطوط ولتاژ نازک را در سوکت های V+ و V- قرار دهید و دو گیره تست را به دو انتهای نمونه وصل کنید. اطمینان حاصل کنید که سطوح تماس گیره تمیز هستند و به طور قابل اعتماد با نمونه تماس دارند.
Q3. آیا می تواند مدارهای القایی را اندازه گیری کند؟
خیر. این دستگاه فقط برای اندازه گیری مقاومت حلقه طراحی شده است و اندازه گیری مدارهای القایی مجاز نیست.
Q4. نتایج اندازه گیری چگونه ذخیره و صادر می شوند؟
این دستگاه دارای ساعت تقویم دائمی داخلی و ذخیره سازی خاموش است که تا 1000 مجموعه داده تست را برای بررسی در هر زمان ضبط می کند. داده ها همچنین می توانند در یک درایو فلش USB ذخیره شوند و دستگاه رابط های بلوتوث، RS232 و USB را برای ارتباط با کامپیوتر و همچنین یک چاپگر میکرو پنل داخلی برای چاپ نتایج ارائه می دهد.
Q5. چه خدمات پس از فروش ارائه می شود؟
از تاریخ خرید، دستگاه به مدت یک سال در برابر مشکلات کیفیت محصول با تعمیر یا تعویض رایگان پوشش داده می شود و خدمات نگهداری و فنی مادام العمر ارائه می شود. در صورت بروز هرگونه ناهنجاری یا نقص، لطفاً به موقع با شرکت تماس بگیرید تا مناسب ترین راه حل ترتیب داده شود.
