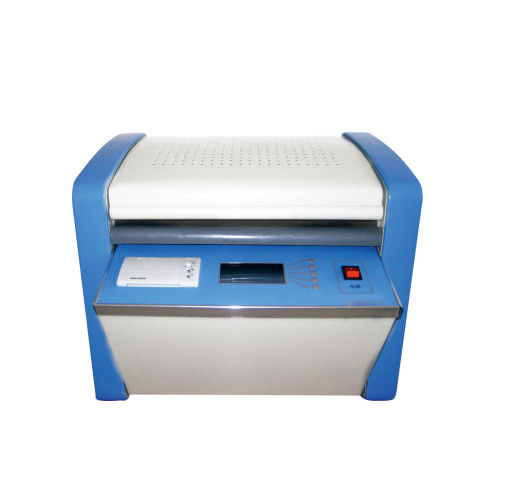

تست کننده از دست دادن دی الکتریک روغن عایق کننده ترانسفورم

XHYS101 تست کننده از دست دادن دی الکتریک روغن عایق بر اساس GB/T5654-2007 "مطالعه اجازه پذیری نسبی" طراحی و تولید شده است.فاکتور از دست دادن دی الکتریک و مقاومت DC مواد عایق مایع".

از آن برای اندازه گیری ضریب از دست دادن دی الکتریک و مقاومت DC از رسانه های عایق مایع مانند روغن عایق استفاده می شود. ساختار یکپارچه. اجزای اصلی مانند فنجان روغن از دست دادن دی الکتریک،کنترلگر دما، سنسور دما، پل آزمایش از دست دادن دی الکتریک، منبع برق آزمایش AC، خازن استاندارد، متر مقاومت بالا و منبع ولتاژ بالا DC در داخل یکپارچه شده اند.ابزار از تکنولوژی کاملا دیجیتال استفاده می کند، تمام اندازه گیری های هوشمند و خودکار و مجهز به صفحه نمایش کریستال مایع بزرگ (240 × 128) است. نتایج آزمایش می توانند به طور خودکار ذخیره و چاپ شوند.و اپراتورها بدون آموزش حرفه ای می توانند آن را به خوبی استفاده کنند.

(1) لیوان روغن یک ساختار سه الکترود را مطابق با استاندارد ملی GB/T5654-2007 اتخاذ می کند و فاصله بین الکترود ها 2 میلی متر است.که می تواند تأثیر ظرفیت گمشده و نشت را بر نتایج آزمایش از دست دادن دی الکتریک از بین ببرد.

(2) ابزار استفاده از فرکانس میانگین گرمایش تحرک و PID الگوریتم کنترل دمای.این روش گرم کردن مزایای عدم تماس بین لیوان روغن و بدن گرم کننده را دارد، گرمایش یکنواخت، سرعت سریع و کنترل مناسب، به طوری که دمای به شدت در محدوده خطای دمای پیش تنظیم شده کنترل می شود.

(3) خازن استاندارد داخلی یک خازن سه الکترود پر از گاز SF6 است. از دست دادن دی الکتریک و خازن خازن تحت تاثیر دمای محیط و رطوبت نیست.به طوری که دقت ابزار بعد از استفاده طولانی مدت همچنان تضمین شود.

(4) منبع برق آزمایش AC روش تبدیل AC-DC-AC را اتخاذ می کند که به طور موثر از تأثیر ولتاژ شبکه و نوسانات فرکانس بر دقت آزمایش از دست دادن دی الکتریک جلوگیری می کند.حتی اگر ژنراتور برق تولید کند، ابزار می تواند به درستی کار کند.

(5) عملکرد محافظت کامل. هنگامی که ولتاژ بیش از حد، جریان بیش از حد، یا اتصال کوتاه ولتاژ بالا وجود دارد، این ابزار می تواند به سرعت ولتاژ بالا را قطع کند و یک پیام هشدار دهنده صادر کند.هنگامی که سنسور دما شکست می خورد یا متصل نمی شود، یک پیام هشدار صادر می شود.
یک رله دمایی در کوره حرارتی فرکانس متوسط وجود دارد. هنگامی که دمای بیش از 120 درجه باشد، رله آزاد می شود و گرمایش متوقف می شود.

(6) تنظیم پارامترهای آزمایش راحت است. محدوده تنظیم دمای 0 ~ 125oC، محدوده تنظیم ولتاژ AC
500 ~ 2200V، محدوده تنظیم ولتاژ DC 0 ~ 500V است.

(7) استفاده از صفحه نمایش LCD صفحه نمایش بزرگ با نور پس زمینه و صفحه نمایش روشن. رابط انسان-ماشین دوستانه، فقط از دستورات منوی چینی و دستورات ورودی پیروی کنید، ابزار می تواند به طور خودکار آزمایش کند.و به طور خودکار ذخیره و چاپ نتایج تست.

(8) با استفاده از ساعت زمان واقعی، تاریخ و زمان آزمایش می تواند ذخیره شود، نمایش داده شود و با نتایج آزمایش چاپ شود.

(9) عملکرد کالیبراسیون لیوان الکترود خالی: ظرفیت و ضریب از دست دادن دی الکتریک لیوان الکترود خالی را اندازه گیری کنید تا شرایط تمیز کردن و مونتاژ لیوان الکترود خالی را قضاوت کنید.داده های کالیبراسیون به طور خودکار ذخیره می شوند تا محاسبه دقیق اجازه پذیری نسبی و مقاومت DC را تسهیل کنند.

• ولتاژ منبع برق: AC 220V ± 10%
  فرکانس قدرت: 50Hz/60Hz ±1%
  محدوده اندازه گیری: ظرفیت 5pF ~ 200pF
  اجازه نسبی ۱۰۰۰ تا ۳۰000
  فاکتور از دست دادن دی الکتریک 0.00001 ~ 100
  مقاومت DC 2.5 MΩm~20 TΩm
  دقت اندازه گیری: ظرفیت ± (1٪ خواندن + 0.5pF)
  اجازه پذیری نسبی ± (1٪ از خواندن)
  فاکتور از دست دادن دی الکتریک ± ((۱٪ خواندن + ۰٫۰۰۰۱)
  مقاومت DC ± ((۱۰٪ از خواندن)
  رزولوشن: ظرفیت 0.01pF
  اجازه نسبي صفر است001
  فاکتور از دست دادن دی الکتریک صفر00001
  محدوده اندازه گیری دمای: 0 ~ 125oC
  خطای اندازه گیری دمای: ±0.5oC
  ولتاژ آزمون AC: 500 ~ 2200V به طور مداوم تنظیم می شود، فرکانس 50Hz
  ولتاژ تست DC: 0 ~ 500V قابل تنظیم مداوم
  مصرف برق: 100W
  اندازه ظاهر: 500×360×420
  وزن کل: 22 کيلوگرم
