مولد موج صاعقه DC ترولی 119 کیلوگرم 2450 ژول 4 میکروفاراد برای تست عیب کابل برق 35 کیلوولت | XHHV535-4T

Name: مولد موج صاعقه DC ترولی 119 کیلوگرم 2450 ژول 4 میکروفاراد برای تست عیب کابل برق 35 کیلوولت | XHHV535-4T
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4T
Price: 15000 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	CE ISO
شماره مدل:	XHHV535-4T

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

CE ISO

شماره مدل:

XHHV535-4T

نمایش:

متر آنالوگ

ولتاژ خروجی:

0-35 کیلو ولت

تخلیه:

0-2450J

حالت کار:

DC/Single/Cycle

گارانتی:

1 سال

برجسته کردن:

High Light

برجسته کردن:

تستر موج ترولی 2450 ژول 4 میکروفاراد

مولد مقاومت DC سه حالته

تخلیه خودکار پالس 7 ثانیه‌ای

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5-15 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

توضیحات محصول2450J اسب کار

راXHHV535-4Tیک مولد برق با ولتاژ بالا DC با انرژی بالا نصب شده استانرژی تخلیه 2450J- بالاترین در سری XHHV535 - تا 35 کیلو ولت برای تست خطای کابل برق زیرزمینی و تجزیه و تحلیل ولتاژ مقاومت DC. ساخته شده در اطراف یک واحدخازن ذخیره انرژی 4μF/35kV، حداکثر انرژی فلاش اور را برای به چالش کشیدن خطاهای کابل با مقاومت بالا در یک طراحی تک خازن ساده و مقرون به صرفه فراهم می کند.

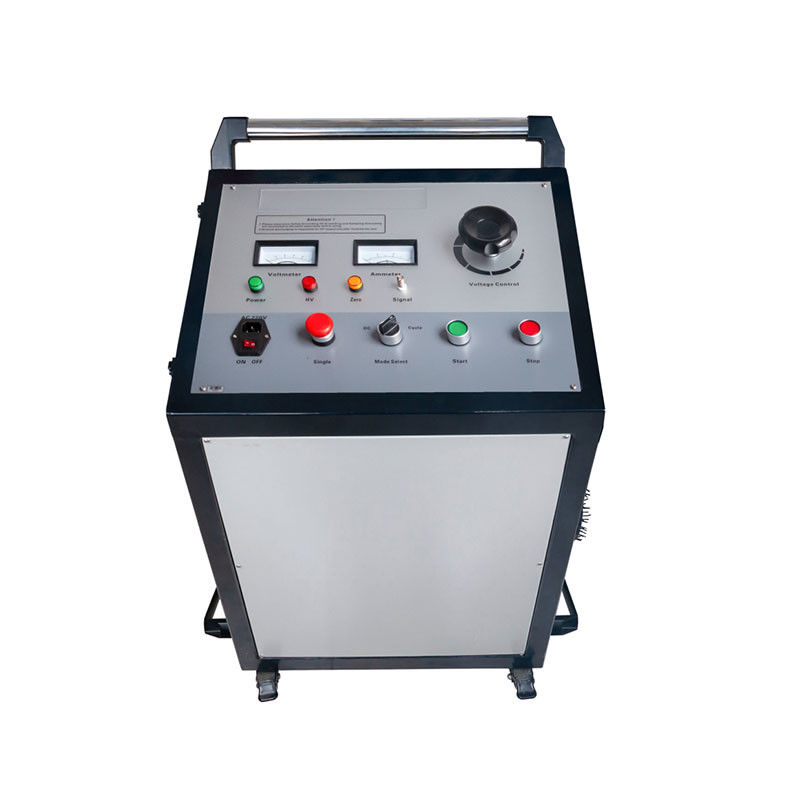

ادغام یک منبع ولتاژ بالا DC، خازن ذخیره انرژی، شکاف توپ تخلیه، دستگاه تخلیه خودکار، و ماژول شکل موج نمونه برداری خطای داخلی در یکشاسی چرخ دستی سیار(119 کیلوگرم)، XHHV535-4T دارای عملکرد سه حالته است: آزمایش ولتاژ مقاومت DC، تخلیه تک ضربه ای، و تخلیه سیکل دوره ای بازمان‌بندی ضربه‌ای خودکار 7 ثانیه‌ای. یک سوکت ارتباطی Dual-Q در طول آزمایش فلاش اوور ولتاژ بالا، دستیابی شکل موج همگام شده با مکان یاب های خطای کابل را امکان پذیر می کند. طراحی انسانی ترولی امکان حرکت آسان در محیط های کارگاهی و آزمایشگاهی را فراهم می کند.

چرا XHHV535-4T را انتخاب کنید؟

حداکثر انرژی، حداقل پیچیدگی—XHHV535-4T بالاترین انرژی تخلیه تک پالس (2450J) را در خانواده XHHV535 از طریق معماری تک خازن اثبات شده ارائه می دهد. برای سازمان هایی که اولویت دارنداوج انرژی فلاش اوربیش از انعطاف‌پذیری سوئیچینگ چند ولتاژی، 4T ارزش استثنایی با اجزای کمتر، پیچیدگی تعمیر و نگهداری کمتر و قیمت قابل دسترس‌تری در مقایسه با 3 سرعته XHHV535-4TS ارائه می‌کند. ایده آل برایکاربردهای خطای کابل با مقاومت بالاکه در آن حداکثر توان تخلیه برای شکستن موانع خطا حیاتی است.

2450Jحداکثر انرژی موج

35 کیلو ولتولتاژ خروجی

4μFخازن

2 کیلو ولت آمپرقدرت موج

7 ثانیهچرخه ضربه خودکار

ویژگی های کلیدی

حداکثر انرژی تخلیه 2450J- بالاترین در سری XHHV535 برای به چالش کشیدن خطاهای با مقاومت بالا
عملکرد سه حالته: ولتاژ DC، تک ضربه و تخلیه سیکل دوره ای را تحمل می کند
زمان‌بندی ضربه‌ای خودکار 7 ثانیه‌ایبا قابلیت نادیده گرفتن دستی
ماژول شکل موج نمونه برداری خطای داخلیبرای بدست آوردن شکل موج تست خطای کابل با دقت بالا
سوکت ارتباطی (پورت سیگنال): رابط خط دوگانه Q با مکان یاب خطای کابل برای نمونه برداری همزمان فلاش اور
محافظت در برابر شروع صفر: ولتاژ بالا مسدود شده است مگر اینکه دستگیره ولتاژ در موقعیت صفر باشد
تخلیه خودکار: ولتاژ خازن باقیمانده به صورت خودکار پس از توقف یا خاموش شدن تخلیه می شود
نشانگر متر دوگانه 2.5 سطحیبرای نظارت بر ولتاژ و جریان در زمان واقعی

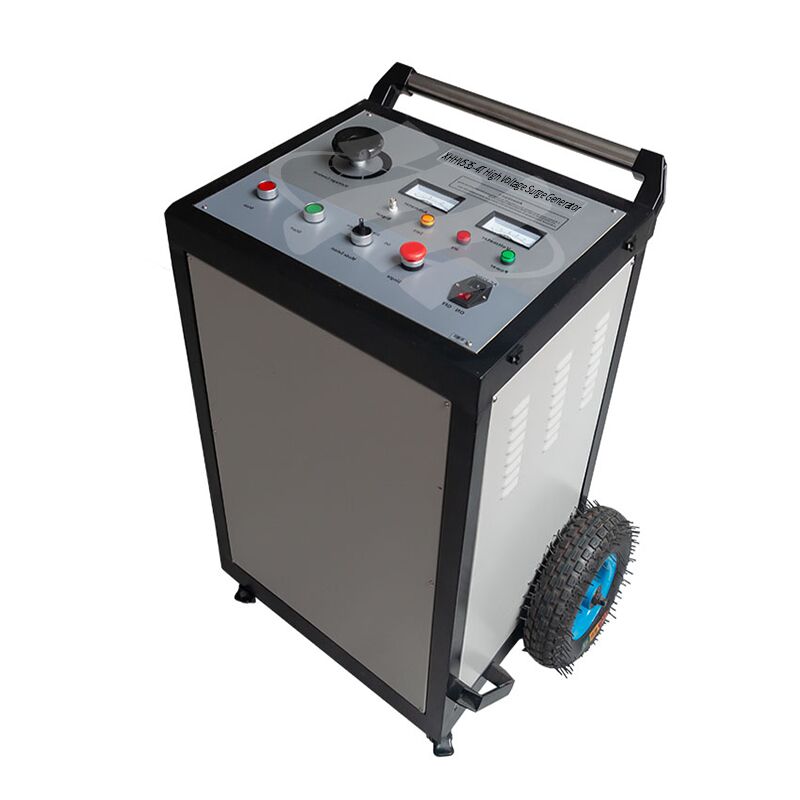

طراحی واگن برقی انسانی(119 کیلوگرم) با چرخ‌های صاف نورد برای جابه‌جایی آسان در کارگاه
معماری تک خازن قوی: تعمیر و نگهداری ساده، هزینه کل مالکیت کمتر

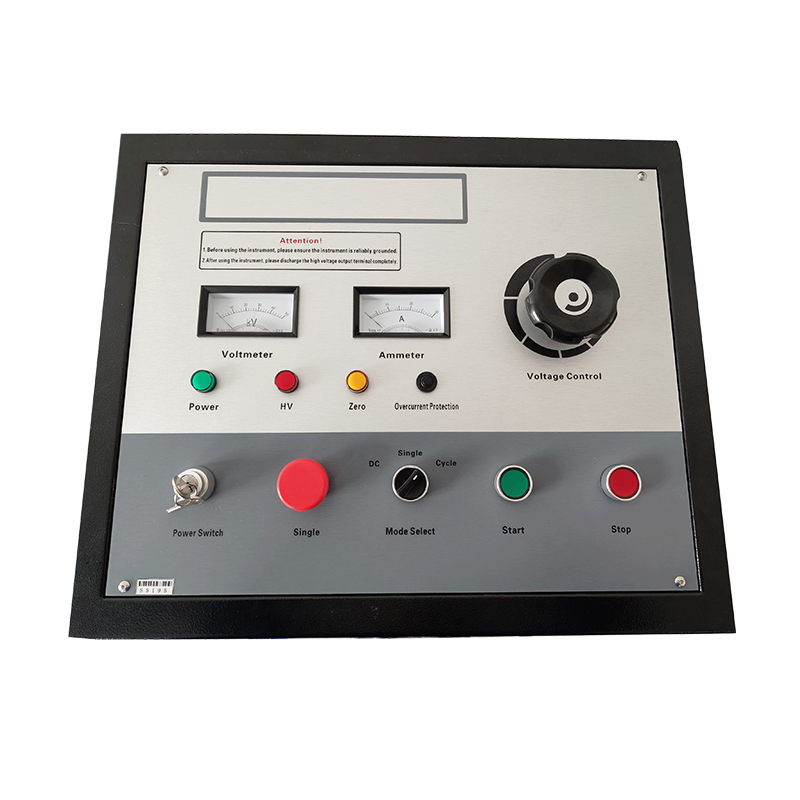

طرح بندی پنل جلو

کنترل کنید	تابع
آمپرمتر	جریان جانبی ولتاژ پایین را در زمان واقعی نشان می دهد
ولت متر	سطح خروجی ولتاژ بالا را نشان می دهد
نشانگر صفر	دستگیره ولتاژ در موقعیت صفر؛ قبل از اینکه Start موثر باشد باید روشن شود
نشانگر HV	روشن = ولتاژ بالا فعال; خاموش = بدون خروجی ولتاژ بالا
نشانگر قدرت	هنگامی که برق AC220V پس از روشن شدن برق عادی باشد، روشن می شود
کلید برق	ورودی AC220V 50Hz؛ فیوز 8A; کنترل برق سیستم اصلی
انتخابگر حالت	مقاومت در برابر ولتاژ (DC)، تک ضربه، تخلیه سیکلی
دکمه شروع	ولتاژ بالا را در حالت صفر شروع می کند. چراغ HV روشن؛ غیر صفر = نامعتبر
دکمه توقف	کاهش خروجی ولتاژ بالا؛ ولتاژ باقیمانده روی دستگاه و کابل را به صورت خودکار تخلیه می کند
دکمه کنترل ولتاژ	حالت صفر = چراغ صفر روشن; پس از شروع HV، برای تقویت ولتاژ بچرخانید
سوکت سیگنال	خط یاب خطای کابل دوگانه Q برای نمونه برداری شکل موج فلاش اوور

پارامترهای فنی

ولتاژ خروجی	0-35 کیلو ولت (تنظیم مداوم)
خازن داخلی	4μF/35kV
انرژی تخلیه	2450J
قدرت موج	2 کیلو ولت آمپر
زمان ضربه خودکار	~7s اتوماتیک (نسخ دستی در دسترس است)
دقت ولتاژ	سطح 2.5
تقسیم کننده ولتاژ بالا	داخلی؛ اندازه گیری جانبی ولتاژ بالا در زمان واقعی
حالت های عملیاتی	مقاومت DC / تک ضربه / تخلیه چرخه
حفاظت های ایمنی	اینترلاک استارت صفر، تخلیه خودکار، جریان بیش از حد، ولتاژ بیش از حد
نمونه برداری شکل موج	ماژول نمونه برداری خطای داخلی + سوکت ارتباطی
وزن	~ 119 کیلوگرم (نصب شده روی چرخ دستی)
منبع تغذیه	AC220V±10٪، 50Hz±2Hz (فرکانس های دیگر قابل تنظیم)
دمای محیط	20- تا 50+ درجه سانتیگراد

برنامه های کاربردی هدف

XHHV535-4T خدمت می کندکارگاه تست کابل،انبارهای نگهداری برق،تیم های تست برق صنعتی، وارائه دهندگان خدمات تست بودجه آگاهانهکه به حداکثر انرژی تخلیه تک پالس برای حل خطا با مقاومت بالا نیاز دارند. معماری تک خازن ارائه می دهدسربار تعمیر و نگهداری کمترو عملکرد بهتر از نظر هزینه در مقایسه با جایگزین های چند سرعته، آن را به گزینه ای عملی برای سازمان هایی تبدیل می کند که عمدتاً در ولتاژ 35 کیلوولت و کمتر بدون نیاز به سوئیچینگ خازن در سطح ولتاژ آزمایش می کنند. برای کاربردهایی که نیاز به انتخاب خازن چند ولتاژی دارند، به XHHV535-4TS (3 سرعته) مراجعه کنید. برای نیازهای قابل حمل در میدان، به XHHV535-2L (25 کیلوگرم) یا XHHV535-4Z (35 کیلوگرم) مراجعه کنید.

▎سوالات متداول

س: چگونه یک ژنراتور ولتاژ بالا در تشخیص عیب کابل کار می کند؟

مولد سرج یک پالس با انرژی بالا را به کابل معیوب تخلیه می کند و یک قوس ولتاژ بالا کنترل شده در نقطه خطا ایجاد می کند. این قوس هم یک سیگنال صوتی (صدای کوبنده بلند قابل تشخیص توسط میکروفون های زمینی) و هم یک پالس الکترومغناطیسی (قابل تشخیص توسط گیرنده القایی) تولید می کند. با ترکیب زمان رسیدن سیگنال صوتی و الکترومغناطیسی، اپراتورها می توانند محل دقیق خطا را با دقت مشخص کنند - تکنیکی که به عنوان همگام سازی صوتی- مغناطیسی شناخته می شود.

س: کدام محدوده ولتاژ را باید برای انواع مختلف کابل انتخاب کنم؟

انتخاب ولتاژ از ولتاژ کاری نامی کابل به عنوان یک دستورالعمل کلی پیروی می کند. برای کابل های ولتاژ پایین (تا 1 کیلوولت)، از محدوده 8 کیلو ولت یا 12 کیلو ولت استفاده کنید. برای کابل های توزیع ولتاژ متوسط (6-15 کیلوولت)، محدوده 16 کیلوولت مناسب است. برای کابل های انتقال ولتاژ بالا (35 کیلوولت و بالاتر)، از محدوده 32 کیلوولت استفاده کنید. همیشه با حداکثر مشخصات ولتاژ تست سازنده کابل مشورت کنید و اطمینان حاصل کنید که تمام فاصله های ایمنی در طول عملیات ولتاژ بالا حفظ می شود.

س: چه اقدامات احتیاطی ایمنی باید در حین کار ژنراتور افزایش یابد؟

آزمایش ژنراتور ولتاژ بالا نیازمند پروتکل های ایمنی سختگیرانه است. همیشه قبل از اتصال مطمئن شوید که کابل کاملاً قطع و از همه منابع برق جدا شده است. یک محیط ایمنی حداقل 5 متری در اطراف منطقه آزمایش با علائم هشدار ایجاد کنید. همه پرسنل باید از PPE مناسب شامل لباس های قوس دار، دستکش های عایق HV و کفش های دی الکتریک استفاده کنند. ویژگی های ایمنی یکپارچه - تخلیه خودکار هنگام خاموش شدن برق، توقف اضطراری و قفل ولتاژ صفر - لایه های حفاظتی بیشتری را فراهم می کند اما هرگز نباید جایگزین روش های ایمنی مناسب شود.

س: مزیت سطوح انرژی چندگانه (ژول) در این واحد چیست؟

سطوح مختلف انرژی اهداف تشخیصی متفاوتی را انجام می دهند. تنظیمات کم انرژی (به عنوان مثال، 864J-1024J) برای تأیید اولیه خطا و مکان یابی خطاهای با مقاومت بالا که در آن انرژی بیش از حد می تواند آسیب کابل را بدتر کند، ایده آل هستند. انرژی متوسط (1225J-2048J) قدرت سیگنال صوتی بهینه را برای بیشتر تعیین دقیق خطاهای معمولی فراهم می کند. انرژی بالا (2450J+) برای کابل‌های بسیار طولانی، سناریوهای دفن عمیق، یا گسل‌های امپدانس بالا که نیاز به تولید قوس قوی‌تری برای تولید امضای صوتی قابل تشخیص دارند، ذخیره می‌شود. انتخاب سه سطحی به اپراتورها اجازه می دهد تا انرژی خروجی را با شرایط میدان مطابقت دهند.

س: چه ضمانت و پشتیبانی با این ژنراتور افزایش می یابد؟

12 ماه ضمانت استاندارد در برابر عیوب ساخت با پشتیبانی فنی مادام العمر. دارای گواهینامه CE و ISO 9001:2015. هر واحد شامل مولد برق، کابل خروجی HV، کابل زمین، میله تخلیه، دفترچه راهنمای کاربر و یک چرخ دستی سنگین با چرخ های قفل کننده برای حمل و نقل ایمن است. نصب، راه اندازی و آموزش ایمنی اپراتور در محل در صورت درخواست در دسترس است. قطعات یدکی شامل شکاف‌های تخلیه، خازن‌ها و دیودهای HV برای تعویض سریع ذخیره می‌شوند.
