دستگاه ردیاب کابل و لوله فلزی دیجیتال چند منظوره زیرزمینی با فرستنده 15 وات و شناسه کابل | XHGX507C1

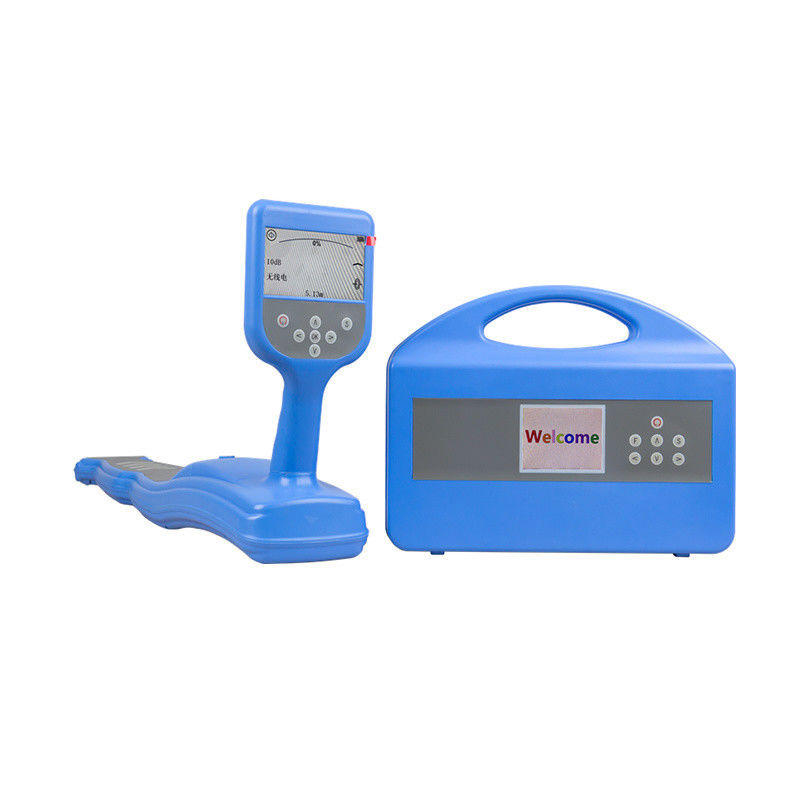

یابنده کابل و لوله XHGX507C1 یک سیستم حرفه ای تشخیص تاسیسات زیرزمینی است که برای اپراتورهای زیرساخت شهری، شبکه برق، مخابرات و شبکه لوله توسعه یافته است. کیت کامل شامل یک فرستنده پرقدرت 15 وات (حداکثر خروجی مستقیم 300 ولت، 9 سطح قابل تنظیم)، یک گیرنده دقیق با اندازه گیری عمق و جریان در زمان واقعی، یک گیره کوپلینگ 125 میلی متری و یک گیره شناسایی انعطاف پذیر 200 میلی متری است - که از ردیابی مسیر کابل/لوله، نمایش جهت، اندازه گیری عمق دفن (0-20 متر)، شناسایی هوشمند تا 20 کابل و عیب یابی اختیاری نقطه ای خطای زمین با قاب A در یک جعبه ابزار یکپارچه پشتیبانی می کند.

برخلاف یابنده های معمولی که نیاز به رفت و آمدهای مکرر بین فرستنده و گیرنده دارند، XHGX507C1 به تکنسین ها اجازه می دهد تا تا 20 کابل را در انتهای فرستنده از پیش کالیبره کنند (شماره گذاری شده L1-L20)، سپس آنها را یکی یکی در انتهای دور شناسایی کنند. گیرنده یک تطابق موفق را با یک آیکون تیک سبز و بوق، و کابل های غیر هدف را با یک ضربدر قرمز علامت گذاری می کند - که به طور چشمگیری زمان کار میدانی را کاهش داده و ایمنی را در سایت های کاری با کابل های متعدد بهبود می بخشد.

• فرستنده پرقدرت 15 وات، 9 سطح قابل تنظیم: حداکثر ولتاژ خروجی مستقیم 300 ولت با تطابق امپدانس خودکار در زمان واقعی، حفاظت در برابر اضافه بار و اتصال کوتاه، تضمین تزریق سیگنال پایدار در شرایط مختلف خاک و زمین.
• سه روش تزریق سیگنال: اتصال مستقیم (قوی ترین سیگنال، دامنه تشخیص تا 20 کیلومتر)، گیره کوپلینگ (بدون تماس، مناسب برای کابل های برق دار)، و القایی (بدون نیاز به سیم کشی، برای عمق دفن زیر 2 متر). حالت خروجی به طور خودکار توسط لوازم جانبی متصل شناسایی می شود.
• 11 فرکانس تشخیص فعال + غیرفعال: 11 فرکانس فعال از 640 هرتز تا 197 کیلوهرتز (640 هرتز، 1.28 کیلوهرتز، 2.56 کیلوهرتز، 3.20 کیلوهرتز، 4.09 کیلوهرتز، 8.19 کیلوهرتز، 10.2 کیلوهرتز، 32.7 کیلوهرتز، 65.6 کیلوهرتز، 81.9 کیلوهرتز، 197 کیلوهرتز) به علاوه فرکانس برق 50 هرتز/60 هرتز/250 هرتز و تشخیص غیرفعال فرکانس رادیویی - در مجموع 14 فرکانس قابل انتخاب در گیرنده.
• اندازه گیری عمق و جریان در زمان واقعی (0-20 متر): دقت موقعیت صفحه محور مرکزی در حد ±5% (عمق دفن 0-3 متر) و -10% (عمق دفن 3-20 متر)؛ روش های دستی دره 45 درجه و قله پهن 80% برای تأیید عمق با اطمینان بالاتر در دسترس هستند.
• ردیابی دوربرد: اتصال مستقیم معمولاً به طول کابل 0-20 کیلومتر می رسد؛ روش کوپلینگ معمولاً به 0-10 کیلومتر می رسد، بسته به مقاومت زمین، مقاومت کابل و عمق دفن.
• سیستم شناسایی 20 کابل: تا 20 کابل را از پیش کالیبره کنید (L1-L20)؛ شناسایی زمانی موفقیت آمیز است که جریان تشخیص ≥0.3 میلی آمپر، در محدوده 75%-135% مقدار کالیبره شده باشد و جهت جریان مطابقت داشته باشد - به صورت تیک سبز با بوق نمایش داده می شود؛ کابل های غیر هدف ضربدر قرمز را نشان می دهند.
• تحلیل جهت جریان: در فرکانس های 640 هرتز، 1.28 کیلوهرتز، 2.56 کیلوهرتز و 3.20 کیلوهرتز، گیرنده فاز سیگنال را برای تمایز خط لوله هدف از خطوط موازی مجاور مقایسه می کند - که شایع ترین علت خطاهای ردیابی در راهروهای تاسیساتی شلوغ را از بین می برد.
• رابط های هدایت شده Wire-Cruise و Classic Positioning: یک خط لوله شبیه سازی شده بصری و فلش های جهت دار اپراتورها را مستقیماً بالای خط هدایت می کنند؛ حالت کلاسیک یک نمایش قطب نما را اضافه می کند و اندازه گیری اعوجاج سیگنال با مقایسه شکل موج های قله و دره، قابلیت اطمینان داده ها را تأیید می کند.
• طراحی قوی ضد تداخل: فیلتر دیجیتال فوق باریک، تداخل فرکانس برق و هارمونیک از کابل های برق دار مجاور را سرکوب می کند؛ یک نشانگر اعتماد سبز/قرمز به اپراتور می گوید که آیا نتیجه نمایش داده شده قابل اعتماد است یا خیر.
• مکان یابی اختیاری خطای زمین با قاب A: با استفاده از روش ولتاژ گام در فرکانس های 640 هرتز تا 3.20 کیلوهرتز، آسیب عایقی و خطاهای زمین لوله ها و غلاف کابل ها را می توان با راهنمایی فلش جهت دار مشخص کرد.

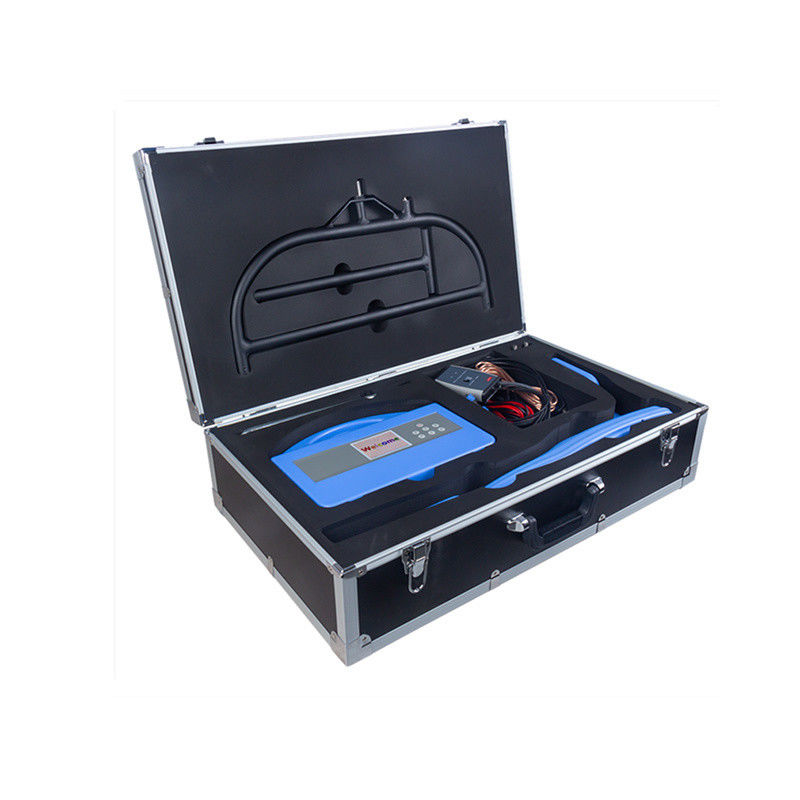

• طراحی آماده برای میدان: صفحه نمایش های لمسی خازنی LCD 5 اینچی (فرستنده) و 4.3 اینچی (گیرنده) که در نور خورشید قابل خواندن هستند؛ جعبه ابزار مخصوص یکپارچه حدود 200 کیلوگرم فشار را تحمل می کند؛ باتری های لیتیومی قابل شارژ با عمر طولانی از یک روز کاری کامل پشتیبانی می کنند.
