XHGX501C1

این آشکارساز خط لوله یکپارچه با کارایی بالا ردیابی خط لوله، شناسایی کابل و مکان یابی خطا را با اندازه گیری عمق دقیق انجام می دهد. مجهز به فرستنده، گیرنده، گیره های جریان، سیم های تست و قاب A اختیاری، از فناوری ضد تداخل چند فیلتری برای تشخیص بدون ترانشه لوله ها و کابل های فلزی زیرزمینی استفاده می کند. ایده آل برای بازرسی خط لوله، تعمیر و نگهداری، ساخت و ساز شهری و مهندسی برق، تجهیزات ضروری برای تیم های تعمیر و نگهداری خط لوله است.

ویژگی های محصول

• این دستگاه به چندین فرکانس تشخیص فعال مجهز است و چهار نوع حالت خروجی سیگنال را ادغام می‌کند و آن را قادر می‌سازد تا با سناریوهای مختلف بازرسی در محل سازگار شود.
• مجهز به حالت های تجسم چندگانه، از محاسبه عمق دفن دو روشی پشتیبانی می کند، حداکثر عمق تشخیص 20 متر را ارائه می دهد و به طور موثر تداخل سیگنال را از خطوط لوله موازی متمایز می کند.
• مجهز به یک سیم پیچ انعطاف پذیر Rogowski با قطر بزرگ، امکان ذخیره سازی اولیه 20 مجموعه از پارامترهای کالیبراسیون کابل را فراهم می کند و از یک روش تأیید دوگانه برای شناسایی کابل هدف استفاده می کند و در نتیجه خطرات ایمنی را کاهش می دهد.
• هنگامی که با قاب A اختیاری جفت می شود، از روش ولتاژ پله ای برای مشخص کردن دقیق انواع مختلف خطاهای زمینی خط لوله زیرزمینی استفاده می کند.
• با استفاده از نمونه برداری دیجیتال باند باریک و معماری فیلتر دیجیتال چند مرحله ای، به طور موثر فرکانس توان و تداخل الکترومغناطیسی هارمونیک را سرکوب می کند و عملکرد تشخیص پایدار را حتی در محیط های پیچیده تضمین می کند.
• این واحد مجهز به مجموعه کاملی از لوازم جانبی بازرسی استاندارد است، از عملیات بدون ترانشه پشتیبانی می کند و طیف کامل بررسی و نگهداری شبکه خط لوله را پوشش می دهد.
• واحد انتقال قدرت خروجی 15 وات با 9 سطح قابل تنظیم و حداکثر خروجی 300 ولت در حالت اتصال مستقیم را پشتیبانی می کند که دارای تطبیق امپدانس کاملاً خودکار و همچنین محافظت در برابر اضافه بار و اتصال کوتاه است.
• ویژگی های داخلی تشخیص تداخل فرکانس رفت و برگشت. پشتیبانی از سوئیچ بین چینی و انگلیسی، و همچنین روشنایی صفحه نمایش قابل تنظیم و مدت زمان آماده به کار. نگهداری آسان و دارای یک رابط کاربر پسند است.

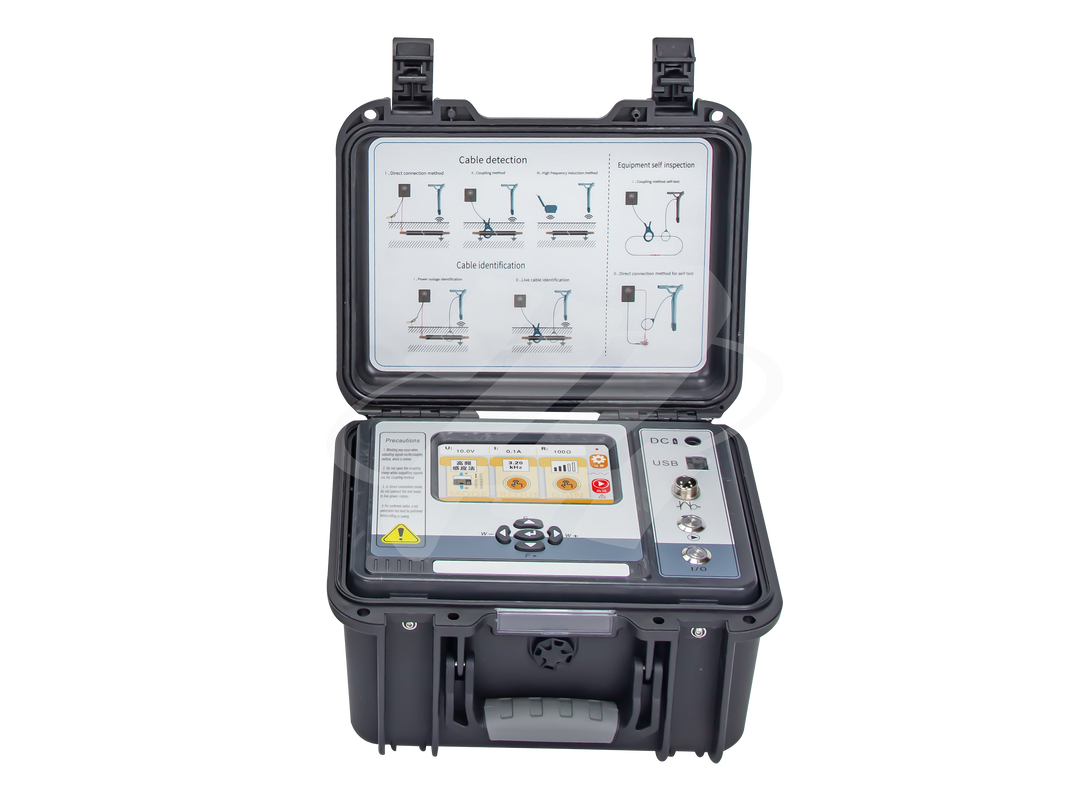

ساختار محصول

                 1، درگاه شارژ فرستنده DC7، گیرنده USB و پورت شارژ

2، پورت USB فرستنده8، پورت خروجی سیگنال گیرنده

3، پورت خروجی فرستنده9، نمایشگر LCD گیرنده

4، دکمه شروع تست فرستنده10، دکمه های گیرنده

5، سوئیچ قدرت فرستنده               11، دسته گیرنده

6، دکمه های فرستنده                12، بلندگو گیرنده
