با تابع نشان دادن انحراف مسیر، تست کننده کابل صوتی

Name: با تابع نشان دادن انحراف مسیر، تست کننده کابل صوتی
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 1,050.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	CE, ISO
شماره مدل:	XHDD503E

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

CE, ISO

شماره مدل:

XHDD503E

شماره مدل:

XHDD503E

استفاده:

تستر کابل شبکه، تستر کابل صوتی، تستر کابل کواکسیال، تستر کابل دیجیتال

قدرت:

برق

سفارشی:

سفارشی

رنگ:

مشکی

فیلتر کنید:

200Hz-1600Hz اختیاری

سود خروجی:

16 سطح (0~112dB)

امپدانس خروجی:

350Ω

امپدانس خروجی:

350Ω

دقت موقعیت یابی آکوستیک مغناطیسی:

کمتر از 0.2 متر

دقت موقعیت یابی آکوستیک مغناطیسی:

کمتر از 0.2 متر

دقت موقعیت یابی ولتاژ مرحله ای:

کمتر از 0.5 متر

دقت شناسایی مسیر:

کمتر از 0.5 متر

بسته حمل و نقل:

جعبه چوبی

علامت تجاری:

تست XZH

منشاء:

چین

منشاء:

چین

کد HS:

9031809090

کد HS:

9031809090

قابلیت ارائه:

2000 عدد در سال

قابلیت ارائه:

2000 عدد در سال

سفارشی سازی:

در دسترس

سفارشی سازی:

در دسترس

خدمات پس از فروش:

گواهی گارانتی

خدمات پس از فروش:

گواهی گارانتی

تضمین:

12 ماه

تضمین:

12 ماه

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

500 واحد در ماه

توضیحات محصول

توضیحات
مکان شناس خطای کابل از اصول برداشت ارتعاش و تحرک الکترومغناطیسی برای تعیین مکان خاص نقطه خطای کابل استفاده می کند.یک ژنراتور پالس ولتاژ بالا برای ایجادروشن شدنتخلیه در نقطه خطا پدیده های فیزیکی مانند امواج ارتعاش، امواج صوتی و امواج الکترومغناطیسی تولید شده توسطروشن شدنتخلیه در نقطه خطا توسط یک سنجه ویژه از ابزار اشاره، تقویت، پردازش، نمایش داده شده و خروجی توسط ابزار اشاره خطای کابل گرفته می شود.محل دقیق نقطه خطا بر اساس شنوایی و بینایی آزمایش کننده تعیین می شودبه این معنی که وظیفه یافتن دقیق نقطه نقص کابل "به طور مستقیم بالای کابل و در محدوده اندازه گیری تقریبا" به پایان رسیده است.
این ابزار نقطه ثابت برای مقاومت کم، مدار کوتاه، مدار باز و قطع کابل های برق، کابل های تک محوری با فرکانس بالا، کابل های چراغ های خیابانی مناسب است.و سیم های دفن شده ساخته شده از مواد مختلف با بخش های متقابل و رسانه های مختلف، و همچنین نشت مقاومت بالا و مقاومت بالاروشن شدنf. نه.
ویژگی های محصول
1ال سی دی 5 اینچی با روشنایی بالا در معرض نور خورشید را تضمین می کند.
2این دستگاه دارای 4 حالت تست است: استاندارد، پیشرفته، کاهش سر و صدا و سفارشی.
3. اينطوره4توابع موقعیت: هماهنگی صدا- مغناطیسی، صدا خالص، مغناطیسی خالص و ولتاژ مرحله ای.
4این دستگاه دارای فناوری کاهش نویز پس زمینه است و می تواند از میان روش های فیلتر مختلف انتخاب کند.
5مجهز به BNR و تابع خاموش
4. نشان انحراف مسیر داره
5مجهز به سنسورهای سیگنال جداسازی فیزیکی چند لایه ای، درجه ضد آب IP65
6باتري ليتيوم بزرگ گنجايي، زمان آماده نگهداري طولاني، مجهز به شارژر سريع
7کوچک و سبک وزن، آسان برای کار و رابط ساده انسان-ماشین.

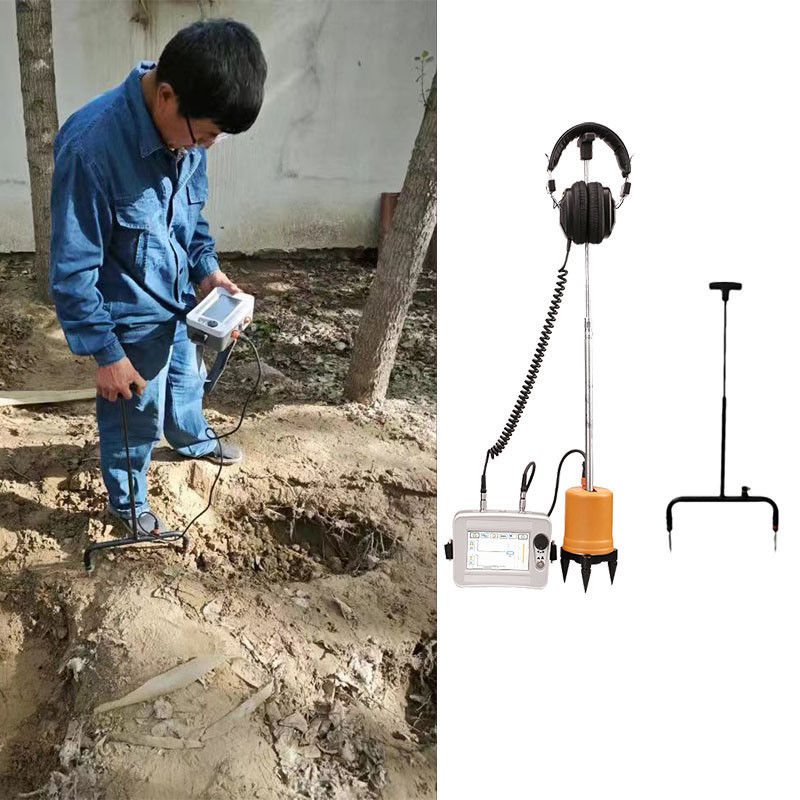

با تابع نشان دادن انحراف مسیر، تست کننده کابل صوتی 1

مشخصات فنی

پارامترهای فیلتر	تمام گذر: 100 هرتز تا 1600 هرتز
	از 100 تا 300 هرتز
	کوالکام: 160 هرتز تا 1600 هرتز
	باند عبور: 200 هرتز تا 600 هرتز
افزایش کانال:	8 سطح قابل تنظیم
افزایش کانال مغناطیسی:	8 سطح قابل تنظیم
افزایش ولتاژ مرحله ای:	8 سطح قابل تنظیم
سود تولید:	16 سطح (0 ~ 112db)
مقاومت خروجی:	۳۵۰Ω
دقت موقعیت گیری صوت مغناطیسی:	≤0.1م.
دقت موقعیت دادن ولتاژ مرحله ای:	≤0.5 متري
دقت شناسایی مسیر:	≤0.5 متري
دارای عملکرد کاهش نویز پس زمینه BNR و کاهش نویز بی صدا است.
روش کنترل صفحه نمایش:	کنترل صفحه لمسی 5 اینچی با روشنایی بالا
منبع برق:	4*18650 باتری لیتیوم استاندارد
زمان آماده سازی:	بیش از 8 ساعت
حجم:	428L × 350W × 230H
به طور کلیوزن:	7در کیلوگرم
دمای محیط:	-25 ~ 65oC رطوبت نسبی: ≤90٪

Wاصل کار
1روش هماهنگي صوتي مغناطيسي:
روش همگام سازی آکوست- مغناطیسی یک روش بسیار دقیق و منحصر به فرد برای مکان دقیق نقص است.اصول آن بر اساس روش سنتی تعیین نقطه صوتی است و تشخیص و استفاده از سیگنال های الکترومغناطیسی را اضافه می کند.
هنگامی که ژنراتور ولتاژ بالا تخلیه ضربه ای را بر روی کابل معیوب انجام می دهد، صدای تولید شده توسط تخلیه در نقطه خطا به زمین منتقل می شود.سیگنال صوتی توسط یک کاوشگر بسیار حساس دریافت می شودبعد از تقویت، صدای "پاپ" را می توان با گوش دادن با هدفون شنید.
سُند ساخته شده در سُند سیگنال میدان مغناطیسی را در زمان واقعی دریافت می کند. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. به حرکت موقعیت سنسور برای پیدا کردن نقطه با کوچکترین تفاوت زمان صدا-مقناطیسی ادامه دهید، پس از آن محل دقیق نقطه نقص خواهد بود زیر آن.
ابزارهای استاندارد اندازه گیری صوتی به طور کلی فقط از هدفون برای نظارت استفاده می کنند.یا با حرکت نشانگر متر برای شناسایی صدا تخلیه در نقطه خطا تکمیل می شوند.از آنجایی که صدای تخلیه در یک چشمک زدن ناپدید می شود و تفاوت زیادی با سر و صدای محیط ندارد، اغلب برای اپراتورانی که تجربه زیادی ندارند، مشکلات زیادی ایجاد می کند.روش همگام سازی صوتی مغناطیسی به طور موثر از مشکلات فوق روش سنتی اندازه گیری صوتی جلوگیری می کند.

2روش صداي خالص:
روش صدا خالص شامل یک سنسور ارتعاش صوتی، یک تقویت کننده سیگنال، یک مدار فیلتر، یک واحد نمونه گیری، یک پردازنده، یک واحد نمایش، یک واحد تقویت کننده قدرت، هدفون و غیره است.
روش صوتی خالص عمدتا برای اندازه گیری مقاومت بالا و نقص های فلش اوور استفاده می شود.اصل اصلی آن استفاده از یک منبع ولتاژ بالا برای اعمال ولتاژ تکان به کابل خطای برای ایجاد خرابی تخلیه در نقطه خطای است، و سپس از صدا تولید شده در طول تخلیه برای شناسایی دقیق خطا استفاده می کند. سنسور لرزش صوتی سیگنال صوتی را به یک سیگنال الکتریکی تبدیل می کند.که توسط یک تقویت کننده سیگنال و مدار فیلتر تقویت و فیلتر می شوددر نهایت، از طریق هدفون به صدا بازگردانده می شود یا شدت صدا نمایش داده می شود.

3روش مغناطيسي خالص:
روش مغناطیسی خالص می تواند مسیر کابل و مکان دقیق نقطه نقص کابل را تعیین کند.اصل اصلی آن استفاده از یک منبع ولتاژ بالا برای اعمال ولتاژ تکان به کابل معیوب است، از یک کویل تحرک برای گرفتن سیگنال پالس استفاده کنید و قضاوت کنید که آیا از طریق ویژگی های سیگنال پالس از کابل منحرف می شود.وقتی که ویژگی های سیگنال های پالس گرفته شده انحراف داشته باشند، به عنوان نقطه خطا تعیین می شود.

4روش قاب A:
اگر نقص زمین در یک کابل دفن شده رخ دهد، می توانیم از روش تفاوت پتانسیل برای پیدا کردن نقطه نقص استفاده کنیم.روش این است که یک ولتاژ آزمایش بین نقطه آزمایش کابل معیوب و زمین اضافه شود.، پس از آن یک میدان الکتریکی توزیع شده متمرکز با نقطه ورودی در اطراف نقطه ورودی کابل شکل می گیرد.هيچ تفاوت پتانسلي بين هيچ نقطه اي با شعاعي مشابه در اين ميدان الکتريکي وجود ندارد، اما تفاوت پتانسیل بین هر دو نقطه با شعاع های مختلف وجود دارد (نقاط A و B در شکل) ، و زمانی که فاصله بین دو نقطه ثابت است،فاصله بین دو نقطه هرچه نزدیک تر باشد، تفاوت پتانسیل قوی تر است.
با استفاده از این ویژگی، می توانیم نقاط A و B را به تدریج به نقطه مرکزی نزدیک تر کنیم. وقتی نقطه خطا دقیقا بین نقاط A و B باشد، تفاوت پتانسیل صفر می شود.اگر به حرکت فراتر از نقطه خطا ادامه دهد، قطبیت تفاوت پتانسیل معکوس خواهد شد، به طوری که نقطه زمین گیری را می توان با حرکت جلو و عقب به طور دقیق تعیین کرد.

ترتیب ابزار و دستورالعمل ها
ترکیب ابزار
1. مکان شناس خطای کابل: با دقت نقاط خطای کابل را در محدوده اندازه گیری تقریباً پیدا کنید.
2- سُند: شامل سُند، سُند، سه پنجه، و میله اتصال، متصل به کانال ورودی برای دریافت سیگنال.
3. هدفون بپوشید؛ کانال ورودی ابزار اشاره را متصل کنید (بازخورد سیگنال خروجی).
4خط سیگنال 7 هسته ای: کابل اتصال بین ابزار اشاره و سُند (تصل ابزار اشاره و سُند).
5شارژر: به سوکت شارژ دستگاه برای شارژ متصل شود.
6یک قاب: در هنگام آزمایش با استفاده از روش ولتاژ مرحله ای استفاده می شود.
7کابل اتصال A-frame: ردیاب خطای کابل و کابل اتصال A-frame.
8فلش زمین: یک لوازم جانبی مناسب برای فریم A.

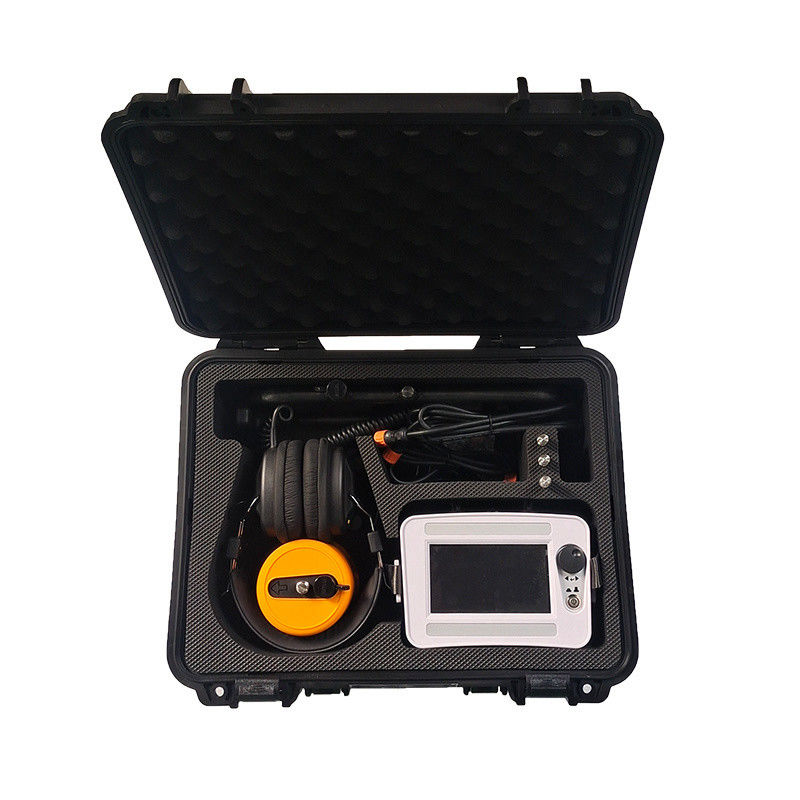

لیست بسته بندی

با تابع نشان دادن انحراف مسیر، تست کننده کابل صوتی 3

هنگامی که فریم A متصل می شود، به طور خودکار به رابط تست وارد می شود، همانطور که در سمت راست نشان داده شده است.
توجه کنید که در پایین فریم A تیرهای قرمز و سبز وجود دارد، با قرمز در جلو و سبز در عقب.این به این معنی است که قرمز نشان می دهد پایان کابل و سبز نشان می دهد آغاز کابل.

به آرامی فریم A را در امتداد مسیر دفن کابل به سمت انتهای کابل حرکت دهید و تغییرات در نمودارهای نوار قرمز و سبز در صفحه آزمایش را مشاهده کنید.این نشان دهنده تغییر جهت جریان است.
در فاصله زیادی از نقطه آسیب، میله های قرمز و سبز روی صفحه نمایش کمی نامنظم و کوچک به نظر می رسند.
هنگامی که به نقطه نقص نزدیک می شوید، به عنوان مثال حدود 5 متر از نقطه نقص، متوجه خواهید شد که نمودار نوار قرمز بسیار بزرگ می شود، همانطور که در تصویر بالا در سمت چپ نشان داده شده است.
وقتی که شما مستقیما بالای نقطه نقص هستید یا تقریباً 1-2 متر در مقابل و پشت نقطه نقص هستید،متوجه خواهید شد که نمودار های نوار قرمز و سبز بسیار کوچک می شوند و در صفحه نمایش ظاهر می شوند همانطور که در تصویر سمت راست بالا نشان داده شده است.
هنگامی که از نقطه نقص عبور می کنید، به عنوان مثال حدود 5 متر از نقطه نقص، متوجه خواهید شد که نمودار نوار سبز بسیار بزرگ می شود.
به اين ترتيب، با صبر و صبري مي تونيد جاي اشتباه رو پيدا کنيد.
