ARC Kable Fault Pre-Locator with Report Generator 12.1 اینچ 400 مگاهرتز 68 کیلومتر XHGG502

Name: ARC Kable Fault Pre-Locator with Report Generator 12.1 اینچ 400 مگاهرتز 68 کیلومتر XHGG502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502
Price: 1,550.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH
گواهی:	CE, ISO
شماره مدل:	XHGG502

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH

گواهی:

CE, ISO

شماره مدل:

XHGG502

نمایش:

ال سی دی لمسی صنعتی 12.1 اینچی، قابل خواندن در نور خورشید، قلم گنجانده شده است

سیستم:

سیستم عامل XP، سیستم مدیریت کابل فوق العاده، به طور خودکار گزارش آزمایش را تولید می کند.

توابع:

اندازه گیری فاصله و اندازه گیری سرعت؛

توابع:

اندازه گیری فاصله و اندازه گیری سرعت؛

میزان نمونه برداری داده ها:

60 مگاهرتز، 120 مگاهرتز، 240 مگاهرتز، 400 مگاهرتز؛

میزان نمونه برداری داده ها:

60 مگاهرتز، 120 مگاهرتز، 240 مگاهرتز، 400 مگاهرتز؛

خودکار:

نمونه برداری پیوسته کاملا اتوماتیک، هیچ شکل موج تخلیه را از دست ندهید.

عرض پالس:

0.1uS و 2uS

دامنه پالس:

400VPP

اندازه گیری فاصله:

>60KM

وضوح خواندن:

0.1 متر

دقت تست:

کمتر از 0.5 متر

کوپلر پالس مقاومت در برابر ولتاژ:

38 کیلو ولت دی سی

فرکانس نمونه برداری:

۴۰۰ مگاهرتز

حداقل وضوح:

0.1 متر

محدوده تست:

≥68 کیلومتر؛ از پیش تنظیم شده: <1 کیلومتر / <3 کیلومتر / > 3 کیلومتر

منطقه کور آزمایش:

≤10 متر

خطای اندازه گیری:

≤±(0.5%×L+1m)

پالس ولتاژ پایین:

400 ولت؛ 0.25μs/2μs/4μs

کوپلر پالس:

DC 35kV شامل; 430×380×220 میلی‌متر، 10 کیلوگرم

حالت های تست:

پالس LV، فلاش اوور HV، چند پالس ARC 8 پالس

باتری:

لیتیوم 10400 میلی آمپری؛ شارژ 1 ساعت = آماده به کار 2 ساعت؛ 4 ساعت شارژ کامل

ویژگی های خاص:

یادداشت های دست خط در شکل موج. چاپگر USB؛ تولید گزارش خودکار

ابعاد:

430×380×220mm (میزبان)؛ 430×380×220mm (کوپلر)

شرایط عملیاتی:

-20℃~+65℃؛ RH ≤90%؛ 750±30mmHg

انطباق:

GB/T 18268.1; DL/T 849.1-2019; JJF1042-2020؛ CE; ISO

پلت فرم:

کامپیوتر صنعتی جاسازی شده XP، USB × 2

دقت تست:

<0.5 متر

دقت تست:

<0.5 متر

تست نقطه کور:

≤10 متر

روشهای تست:

پالس LV، فلاش اوور HV، چند پالس ARC 8 پالس

دامنه پالس:

400 ولت

عرض پالس:

0.25μs / 2μs / 4μs

ولتاژ مقاومت در برابر کوپلر:

DC 35 کیلو ولت

ولتاژ مقاومت در برابر کوپلر:

DC 35 کیلو ولت

ورودی برق:

AC 110V~240V، 50Hz/60Hz

ورودی برق:

AC 110V~240V، 50Hz/60Hz

انواع کابل:

XLPE، PVC، روکش لاستیکی، کاغذ آغشته به روغن، قابل تنظیم

وزن:

10 کیلوگرم (میزبان)؛ 10 کیلوگرم (کوپلر)

ذخیره سازی شکل موج:

ذخیره سازی عظیم، بایگانی نامگذاری شده، مقایسه تاریخی

گارانتی:

1 سال رایگان؛ پشتیبانی فنی مادام العمر

برجسته کردن:

High Light

برجسته کردن:

12.1 اینچ ARC کابل عیب یاب

تست کننده ژنراتور گزارش خطای کابل

400 مگاهرتز 68 کيلومتر پيشگاه کابل

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 قطعه / سال

توضیحات محصول

یک ضربه ✓ گزارش کامل تستپس از پیدا کردن یک خطا، یک بار بر روی صفحه لمسی ضربه بزنید. XHGG502 یک گزارش کامل از آزمایش را تولید می کند: تصویر تصویر موج، نوع کابل، روش تشخیص، پارامترهای آزمایش، فاصله خطا محاسبه شده،نام اپراتورچاپ، صادرات به USB، یا بایگانی برای انطباق

XHGG502 ARC Cable Fault Pre-Locator تولید گزارش خودکار را مستقیماً در جریان کار آزمایش ادغام می کند. پس از بدست آوردن شکل موج و تجزیه و تحلیل فاصله خطا،عامل چند میدان را بر روی صفحه نمایش پر می کند، نام اپراتور، شناسه کابل، ملاحظات و ابزار یک گزارش کاملا فرمت شده با عکس های صفحه نمایش شکل موج و تمام پارامترهای آزمایش را تولید می کند.گزارش می تواند به طور مستقیم از طریق پرینتر متصل به USB چاپ شود یا به یک درایو فلش USB برای بایگانی صادر شوداین قابلیت XHGG502 را از یک ابزار تست مستقل به یک سیستم مستند سازی کامل در زمینه تبدیل می کند.از بین بردن شکاف مشترک بین تست های ساحلی و گزارش های اداریGB/T 182681، DL/T 849.1-2019، و JJF1042-2020 مطابق است.

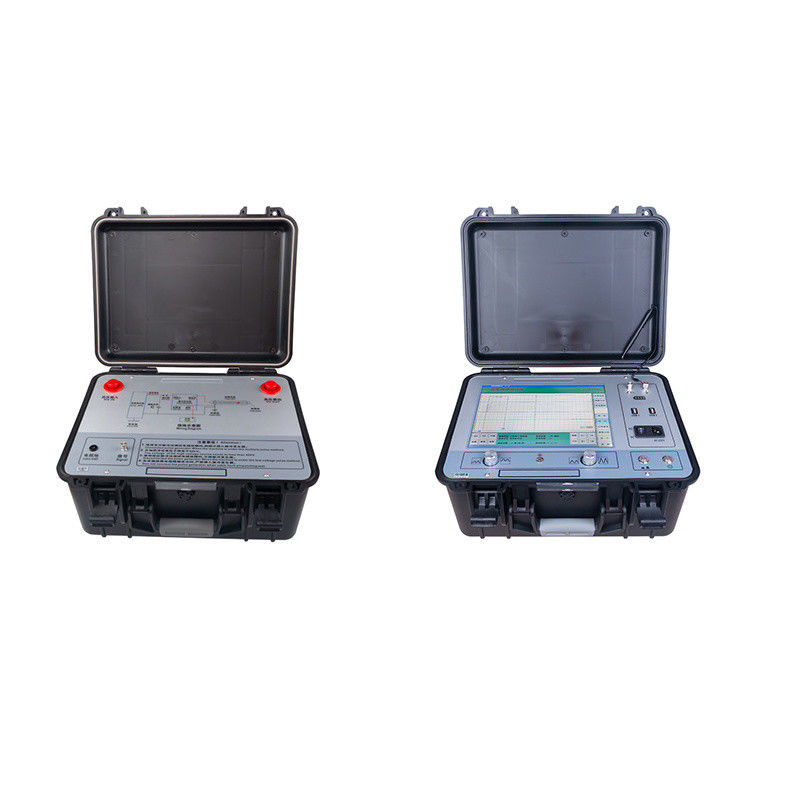

XHGG502 Detail Photos

شکاف در گزارش چرا هزینه واقعی دارد

در اکثر جریان های کاری تحقیقات خطای کابل، زمان گیرترین مرحله خود آزمایش نیست، بلکه مستندات است. یک تیم زمینی یک خطای در 30 دقیقه پیدا می کند.سپس مهندس ارشد سه ساعت در دفتر کارش می گذاره: نقل نامه یادداشت های دست نوشته، صادر کردن فایل های موج از یک فرمت اختصاصی، ورودی دستی پارامترهای آزمایش در یک قالب گزارش و مقایسه عکس های گرفته شده با یک دوربین جداگانه.

XHGG502 این را به ثانیه ها کاهش می دهد. در طول جلسه تست، اپراتور متا داده های مربوطه را وارد می کندیادداشت های آزمون با استفاده از صفحه کلید و قلم بر روی صفحه نمایش. این یادداشت ها با فایل موج ذخیره می شوند. وقتی تست کامل شد، یک ضربه گزارش را تولید می کند. تا زمانی که تیم به دفتر برگردد، گزارش در یک درایو USB است،آماده برای پیوستن به یک سفارش کار بسته شدن و یا یک تحویل مشتری.

آنچه در گزارش وجود دارد

بخش	محتوای
اطلاعات آزمایش	تاریخ/ساعت، نوع کابل (XLPE/PVC/کاشی/کاغذ روغن) ، روش تشخیص (پالس LV/فلاش اوور HV/پالس چندگانه) ، محدوده طول آزمایش
نتایج آزمایش	فاصله خطا (متری) ، سرعت گسترش استفاده شده، تصویر تصویر موج با موقعیت های مکرسر، حاشیه خطای محاسبه شده
متاداتا میدان	نام اپراتور، محل آزمایش، شناسایی کابل، شرایط محیطی، ملاحظات
داده های ابزار	مدل XHGG502، فرکانس نمونه گیری 400MHz، نسخه نرم افزار، وضعیت کالیبراسیون

مقایسه ی تاریخی: روند قبل از خندق

شاید کمترین استفاده از قابلیت یک ابزار تست تولید گزارش، تجزیه و تحلیل روند باشد. XHGG502 تمام موج های تست را در یک سیستم فایل سازی قابل جستجو ذخیره می کند که توسط نام کابل سازماندهی شده است.تغذیه کنندهدر هنگام آزمایش همان کابل در یک بازدید نگهداری بعدی، اپراتور فایل شکل موج قبلی را باز می کند و ردیاب فعلی را پوشش می دهد. A cable that returned a clean waveform at 5000m last year but shows a 20% reduction in propagation velocity and an emerging reflection at 3200m this year is degrading — and you know exactly where before the fault occurs.

این XHGG502 را از یک ابزار عیب یابی به یک ابزار نگهداری پیش بینی تبدیل می کند.تاریخچه گزارش شواهد قابل حسابرسی را نشان می دهد که هر قطعه کابل در برنامه آزمایش شده است.، با نتایج مستند که نشان دهنده یک عبور یا روند تخریب است که نیاز به تعویض برنامه ریزی شده دارد.

مشخصات فنی کلیدی

پارامتر	مشخصات
صفحه نمایش و پلتفرم	12صفحه LCD لمسی صنعتی ۱ اینچی، شامل قلم
فرکانس نمونه گیری	۴۰۰ مگاهرتز
محدوده تست	≥68km؛ تنظیمات قبلی: <1km / <3km / >3km
نقطه نابینا را امتحان کنید	≤10 متر
رزولوشن / دقت	0.1m reading / <0.5m accuracy; ≤±(0.5%×L+1m)
روش های آزمایش	پالس LV (400V، 0.25/2/4μs) / فلاش اوور HV / 8 پالس ARC چند پالس
کوپلر	مقاومت 35kV DC
انواع کابل	XLPE، PVC، کاغذ پوشیده از لاستیک، کاغذ تزریق شده با روغن؛ سرعت سفارشی
باتری	لیتیوم 10400mAH؛ 4 ساعت شارژ کامل؛ آزمایش بدون سیم باز/ کوتاه مدت
ابعاد / وزن	۴۳۰×۳۸۰×۲۲۰ میلی متر؛ ۱۰ کیلوگرم ( میزبان) ؛ ۱۰ کیلوگرم (کوپلر)
رعایت	GB/T 182681در این مقاله به بررسی موارد زیر پرداخته می شود:
تضمین	1 سال رایگان؛ پشتیبانی فنی در طول عمر

پرسش های مکرر

سوال: ژنراتور گزارش های داخلی چگونه کار می کند؟

XHGG502 عکس های صفحه نمایش شکل موج، پارامترهای آزمایش (مجموعه، سرعت، عرض نبض) و نتایج اندازه گیری فاصله را ضبط می کند و سپس آنها را به یک گزارش دیجیتالی فرمت شده با یک ضربه مرتب می کند.این به ویژه برای ارائه دهندگان خدمات تست که نیاز به ارائه اسناد رسمی به مشتریان خدمات عمومی ارزشمند است.، و برای آزمایش پذیرش پروژه که در آن اسناد آزمایش گواهی شده مورد نیاز است.

سوال: تفاوت بین XHGG502 و XHGG501A2 چیست؟

هر دو دارای صفحه نمایش 12.1 اینچی با نمونه گیری 400MHz و محدوده 68 کیلومتری هستند، اما XHGG502 ژنراتور گزارش و توابع پیشرفته مدیریت شکل موج را اضافه می کند.XHGG502 برای سازمان هایی که نیاز به مدارک رسمی دارند طراحی شده است.، در حالی که XHGG501A2 همان قابلیت تست هسته ای را با قیمت قابل دسترس تر برای کاربرانی که نیازی به تولید گزارش یکپارچه ندارند، ارائه می دهد.

س: کدام روش های آزمایش پشتیبانی می شوند و چگونه انتخاب می کنم؟

روش پالس ولتاژ پایین برای نقص های باز / کوتاه / مقاومت کم، اندازه گیری طول کابل و کالیبراسیون سرعت موج.روش فلش اوور ولتاژ بالا (با ژنراتور HV خارجی) برای نقص های نشت مقاومت بالا. ARC چند پالس برای فلاش اوور نقص مقاومت بالا. با پالس LV برای تشخیص اولیه شروع کنید، سپس روش HV مناسب را بر اساس نتایج آزمایش مقاومت عایق انتخاب کنید.

س: برای یک روند کار کامل تست، چه لوازم مورد نیاز وجود دارد؟

برای آزمایش پالس LV، فقط واحد اصلی XHGG502 و خطوط آزمایش مورد نیاز است. برای فلش اوور HV و آزمایش چند پالس ARC، شما به یک ژنراتور پالس ولتاژ بالا خارجی (به عنوان مثال،سری XHHV535) و یک کوپلر پالس برای ولتاژ آزمونبرای علامت گذاری دقیق نقطه حفاری پس از قرار دادن قبل، یک نشانگر شنیدی مغناطیسی (به عنوان مثال، 503D) توصیه می شود.

س: آیا می توانم مشخصات سرعت سفارشی را برای موجودی کابل خود تنظیم کنم؟

بله. XHGG502 از هر دو مقدار سرعت پیش تنظیم شده برای انواع عایق رایج (XLPE ~ 172m / μs ، روغن مستمر ~ 160m / μs) و تنظیمات سرعت کاملاً قابل تنظیم پشتیبانی می کند.برای سازمان هایی که چندین نوع کابل را مدیریت می کنند، توصیه می کنیم سرعت را بر روی یک فاز سالم با طول شناخته شده از هر نوع کابل در موجودی خود کالیبراسیون کنید و این پروفایل ها را برای تنظیم سریعتر در آزمایشات آینده ذخیره کنید.

س: XHGG502 با چه استانداردی مطابقت دارد؟

XHGG502 دارای گواهینامه CE و ISO است و با GB / T 18268.1 (مطالب EMC برای تجهیزات آزمایش الکتریکی) ، DL / T 849.1-2019 (مخصوصیات کلی برای آزمایش کننده های خطای کابل) مطابقت دارد.و JJF1042-2020 (اصطلاحات کالیبری برای ردیاب خطای کابل). 12 ماه گارانتی با پشتیبانی فنی عمر است استاندارد.

درخواست نقل قول برای XHGG502 شامل موجودی کابل خود را برای تنظیم مشخصات سرعت سفارشی.
