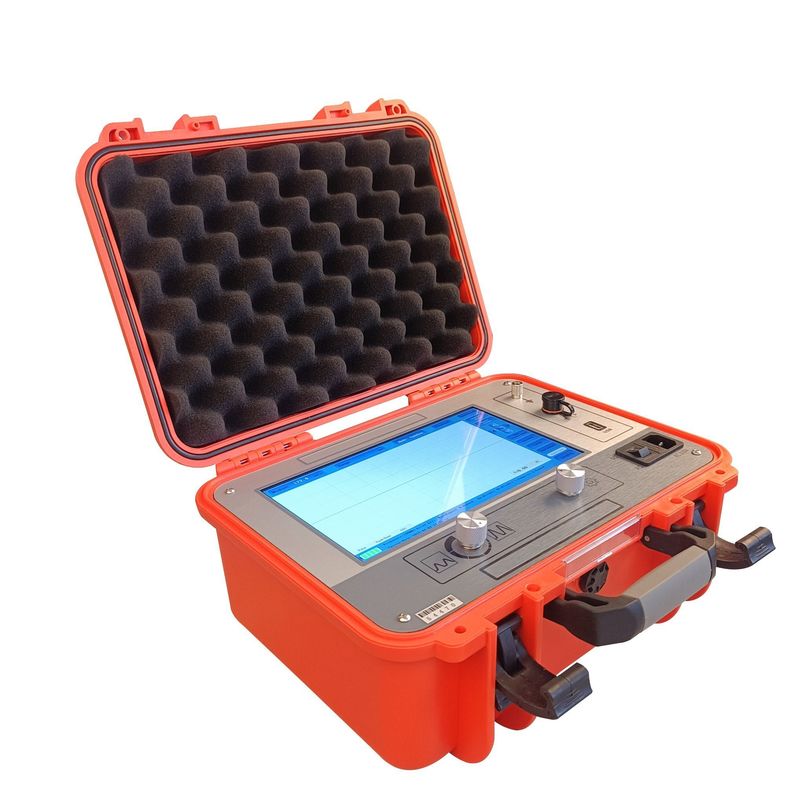

پیش ردیابی خطای کابل 10.1 اینچی صفحه لمسی TDR خطای کابل XHGG502A
آزمایش کننده خطای کابل XHGG502A یک کامپیوتر 10.1 اینچی با رابط رابط صنعتی با یک رابط نرم افزار عملیاتی ساده را به کار می گیرد و آزمایش تعاملی انسان-ماشین را امکان پذیر می کند.از طراحی مدارهای یکپارچه درجه صنعتی و یک سیستم عامل جاسازی شده برای دستیابی به فیلتر کردن سیگنال استفاده می کند، جمع آوری، پردازش داده ها، نمایش گرافیک و تجزیه و تحلیل گرافیک، تکمیل اندازه گیری سرعت کابل، آزمایش طول کابل، آزمایش فاصله خطای کابل و آزمایش مقاومت.
این آزمایش کننده خطای کابل یک ابزار ویژه برای اندازه گیری و تجزیه و تحلیل وضعیت و فاصله خطای کابل های برق است.خطاهای مدار باز و قطع کابل های برق، کابل های کواکسیال با فرکانس بالا، کابل های چراغ خیابانی و سیم های دفن شده از مواد مختلف، بخش های متقابل و رسانه ها، و همچنین نشت مقاومت بالا و فلش اوور نقص های مقاومت بالا.
حالت کار: TDR (پالس ولتاژ پایین) ، ICE (برق محرک) ، ARM (روش بازتاب قوس) با پیکربندی کوپلر.
برنامه ها و مخاطبان هدف:طراحی شده برای بخش های تامین برق آهن و مترو، تیم های تعمیر و نگهداری برق معادن و کارخانه های پتروشیمی، تعمیرات اضطراری شبکه برق و واحدهای راه اندازی،و نيروهاي نگهداري زیرساخت هاي شهرستاني که از قبل مقاومت کم، مدار باز، قطع، نشت مقاومت بالا و فلش اوور در کابل های متوسط و ولتاژ بالا تا 120 کیلومتر.
ویژگی های محصول
صفحه لمسی TFT 10.1 اینچی با رنگ کامل با یک سیستم جاسازی شده ساده و پایدار
عملکردهای آزمایش سرعت موج کابل، آزمایش طول کابل و آزمایش فاصله خطا
نمونه گیری مداوم کاملا خودکار، ضبط شکل موج در زمان واقعی، به موقع و دقیق؛
تنظیم اتوماتیک محدوده آزمایش و تجزیه و تحلیل خودکار شکل موج برای نمایش فاصله آزمایش؛
دو حالت کار با دکمه های لمسی و کد شده، ساده، سریع و قابل اعتماد؛
مجهز به روش پالس ولتاژ پایین، روش فلش اوور ولتاژ بالا و روش پالس چندگانه (8 بار) فناوری های آزمایش، نمایش شکل موج صاف و تفسیر آسان؛
در صورت استفاده از روش پالس چندگانه، برای مقایسه آسان، با پیوندهای پالس برای نمایش 8 گروه از موج های ولتاژ بالا و پایین استفاده می شود.
ذخیره سازی عظیم شکل موج آزمایش: شکل موج آزمایش شده در محل می تواند برای تجزیه و تحلیل ذخیره و بازیابی شود.
نور پس زمینه LED با روشنایی فوق العاده بالا 280 نیت با وضوح 1024 * 600، مناسب برای محیط های مستقیم نور خورشید؛
باتری لیتیوم با ظرفیت بالا با شارژ سریع که امکان آزمایش در محیط بدون برق را فراهم می کند.
دارای یک شاسی محافظ که پایین تر از IP54 نیست.
مشخصات فنی
| پارامتر |
مشخصات |
| فرکانس نمونه گیری |
1MHz~400MHz |
| دامنه پالس ولتاژ پایین |
300 ولت±15٪ |
| محدوده |
≥120 کیلومتر |
| محدوده آزمایش |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| عرض پالس |
0.1uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| حداقل وضوح |
0.07 متر |
| منطقه نابینا آزمایش |
≤10 متر |
| خطای اندازه گیری |
≤±(0.5%×L+1m) ، L طول کابل است |
| حالت منبع برق |
شارژ AC110V ~ 240V ، 50Hz / 60Hz؛ بسته باتری لیتیوم 11.1V داخلی ، زمان شارژ حدود 2 ساعت ، زمان کار بیش از 5 ساعت |
| پيوند پالس مقاومت ولتاژ |
DC 35kV |
| حجم و وزن |
آزمایش کننده نقص کابل L358mm × W284mm × H168mm - 5kg؛ اتصال پالس L430mm × W380mm × H220mm - 10kg |
| شرایط کار |
دمای -20°C~+65°C، رطوبت نسبی 90٪، فشار جوی 750±30mmHg |
اصول کار و روش های آزمایش
بر اساس اصل موج سفر، XHGG502A سیگنال های پالس را به کابل مورد آزمایش اعمال می کند و اکوهای منعکس شده در نقطه نقص را در جایی که مقاومت مشخص تغییر می کند، ضبط می کند.تبدیل زمان انعکاس به یک فاصله خطای دقیقچهار روش آزمایش برای پوشش نقص از مقاومت کم تا فلش اوور مقاومت بالا یکپارچه شده است:
| روش آزمایش |
اصل کار |
کاربردهای معمول |
| روش امواج مسافرت |
سیگنال های پالس را اعمال می کند و اکو را در نقاط تغییر مقاومت ضبط می کند و زمان بازتاب را به فاصله خطا تبدیل می کند. |
اصل محدوده هسته ای که شامل تمام انواع خطای کابل می شود |
| روش پالس ولتاژ پایین |
پالس های 300 ولت ولتاژ پایین را تزریق می کند و موج های منعکس شده را تجزیه و تحلیل می کند تا طول کابل، سرعت موج و فاصله نقص را اندازه گیری کند. |
خطاهای مدار باز، مقاومت کم، مدار کوتاه و قطع |
| روش فلش اوور ولتاژ بالا |
یک منبع ولتاژ بالا DC تخلیه فلش اوور را در نقطه خطا ایجاد می کند؛ نمونه گیر سیگنال منعکس شده را برای محاسبه فاصله ضبط می کند. |
نشت مقاومت بالا و نقص های فلش اوور |
| روش پالس چندگانه (8 بار) |
پیوندهای پالس پالس های فوري ولتاژ بالا را به مرحله معیوب هدایت می کند و طول قوس را افزایش می دهد و 8 گروه از موج های ولتاژ بالا و پایین را برای مقایسه نمایش می دهد. |
نقص های فلش اوور با مقاومت بالا در کابل های طولانی تا 120 کیلومتر |
سناریوهای کاربرد
| سناریوی کاربرد |
کاربردهای معمول |
| O&M کابل های انتقال ولتاژ بالا |
پیش بینی فلاش اوور و نقص های نشت مقاومت بالا در کابل های انتقال 66kV و بالاتر با استفاده از روش چند پالس |
| نیروگاه های حرارتی و برق آبی |
آزمایش کابل های کمکی و خروجی نیروگاه برای به حداقل رساندن زمان قطع اجباری |
| مزارع بادی و خورشیدی |
پیدا کردن نقص در کابل های طولانی تغذیه و جمع آوری در سراسر زمین های گسترده و دشوار |
| پارک های صنعتی بزرگ |
آزمایش کابل های توزیع ولتاژ متوسط که مناطق کارخانه را بدون قطع خطوط تولید تغذیه می کنند |

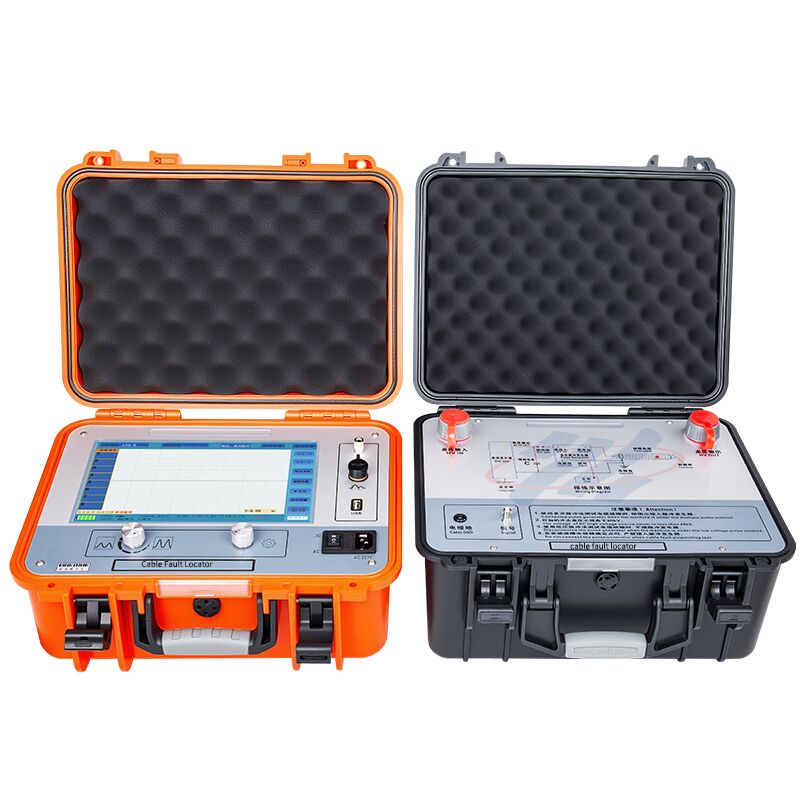

لیست بسته بندی
| ماده |
مقدار |
| آزمایش خطای کابل |
1 واحد |
| پیوندهای پالس (استاد) |
1 واحد |
| سیم برق |
یک قطعه |
| خط واحد Q (خط خروجی) |
یک قطعه |
| خط Q دوگانه (خط ورودی) |
یک قطعه |
| جعبه نمونه گیری |
یک قطعه |
| سیم های زمینی شفاف |
یک قطعه |
| خط ولتاژ بالا A / B |
هرکدام یک قطعه |
| کابل ارتباطی USB |
یک قطعه |
این ابزار به مهندسان برق یک راه حل جامع و قابل اعتماد برای ارزیابی وضعیت کابل های برق و پیشگیری از خطای برق می دهد.کمک به به حداقل رساندن زمان قطع از طریق اندازه گیری سریع و دقیق فاصله خطا.
سوالات عمومی
سوال1: این پیش شناسایی خطای کابل برای چه کسی طراحی شده است؟
برای بخش های تامین برق آهن و مترو، تیم های تعمیر و نگهداری برق معادن و کارخانه های پتروشیمی، تعمیرات اضطراری شبکه برق و واحدهای راه اندازی طراحی شده است.و نيروهاي نگهداري زیرساخت هاي شهرستاني که از قبل مقاومت کم، مدار باز، قطع، نشت مقاومت بالا و فلش اوور در کابل های متوسط و ولتاژ بالا تا 120 کیلومتر.
سوال2: XHGG502A می تواند چه نوع نقص کابل را آزمایش کند؟
آن را به تست مقاومت کم، مدار کوتاه، مدار باز و قطع خطاهای کابل های برق، کابل های تک محوری فرکانس بالا، کابل های چراغ خیابان و سیم های دفن شده از مواد مختلف،بخش های متقاطع و رسانه ها، و همچنین نشت مقاومت بالا و فلش اوور نقص های مقاومت بالا.
س3: XHGG502A از چه روش های آزمایش پشتیبانی می کند؟
از روش نبض ولتاژ پایین، روش فلش اوور ولتاژ بالا و روش نبض چندگانه (8 بار) با زوج نبض پشتیبانی می کند، همه بر اساس اصل موج سفر،با تنظیم اتوماتیک محدوده آزمایش، تجزیه و تحلیل خودکار شکل موج و نمایش فاصله مستقیم.
سوال 4: مشخصات فنی اصلی XHGG502A چیست؟
دارای فرکانس نمونه گیری 1MHz ~ 400MHz ، 300V ± 15٪ دامنه پالس ولتاژ پایین ، دامنه ≥ 120km ، حداقل وضوح 0.07m ، ≤10m منطقه کور آزمایش ، خطای اندازه گیری ≤± ((0.5٪ × L + 1m) ، یک 10.صفحه لمسی 1 اینچی TFT تمام رنگی، و یک پیوندهای پالس با DC 35kV تحمل ولتاژ.
س5: با چه استانداردی مطابقت دارد و در تحویل چه چیزی گنجانده شده است؟
مجموعه ابزار مطابق با الزامات استاندارد DL / T 849.1 و JJF1042 است. تحویل شامل میزبان تست کننده خطای کابل، کوپلر پالس، سیم برق، خط Q تک، خط Q دوگانه، جعبه نمونه برداری،سیم زمینی شفاف، اتصال خطوط ولتاژ بالا A و B و کابل ارتباطی USB. این ابزار تحت یک سال گارانتی با نگهداری عمر و خدمات فنی قرار دارد.
