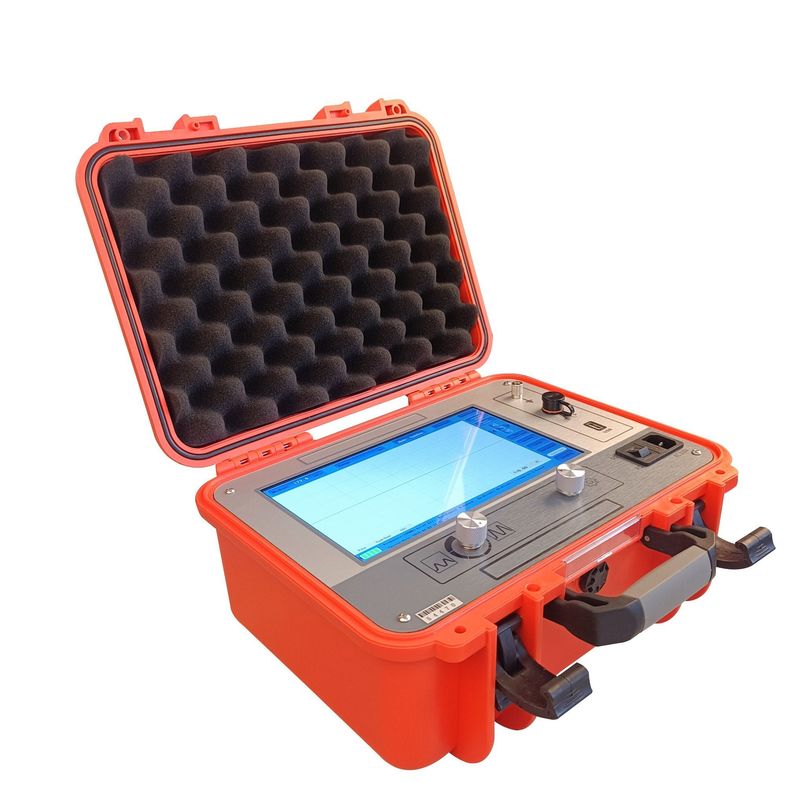

ARC Multi-Pulse Cable Fault Pre-Locator 400MHz 120km Range 0.07m رزولوشن با کوپلر DC 35kV XHGG502A

XHGG502A یک پیش یاب عیب کابل ARC حرفه ای است که در اطراف یک کامپیوتر همه کاره لمسی صنعتی 10.1 اینچی با معماری سیستم تعبیه شده ساخته شده است. فناوری‌های الکترونیکی و رایانه‌ای مدرن را برای انجام فیلتر سیگنال، دریافت A/D با سرعت بالا، پردازش داده‌ها، نمایش گرافیکی و تجزیه و تحلیل شکل موج - تکمیل اندازه‌گیری سرعت موج کابل، طول و فاصله خطا در یک جریان کاری واحد، ادغام می‌کند. این ابزار طیف کاملی از انواع خطاهای کابل را پوشش می‌دهد: مدارهای کوتاه با مقاومت کم، مدارهای باز، قطع‌ها، نشتی با مقاومت بالا و خطاهای با مقاومت بالا بر روی کابل‌های برق، کابل‌های کواکسیال با فرکانس بالا، کابل‌های چراغ خیابان، و سیم‌های مدفون از همه مواد، سطوح مقطع، و دای‌الک. همه نشانگرهای فنی با GB/T 18268.1، DL/T 849.1-2019 و JJF1042-2020 مطابقت دارند.

چیزی که XHGG502A را از پیش مکان یاب های معمولی متمایز می کند، روش اختصاصی هشت پالس ARC چند پالس آن است. هنگامی که به کوپلر پالس 35 کیلوولت DC متصل می شود، ابزار 8 پالس متوالی را در نقطه خطای کابل شلیک می کند و همزمان 8 گروه از شکل موج مقایسه ولتاژ بالا و ولتاژ پایین را در صفحه 10.1 اینچی نمایش می دهد. این سیستم به طور ریاضی هر رد خطای با مقاومت بالا را به شکل موجی معادل اتصال کوتاه با مقاومت کم تبدیل می‌کند - تفسیر را تقریباً بدون ابهام می‌کند و محاسبه فاصله خودکار را امکان‌پذیر می‌کند که به مهارت‌های تحلیل شکل موج تخصصی نیاز ندارد. این فناوری، همراه با سه حالت تست (پالس ولتاژ پایین TDR، جریان ضربه ای ICE، و چند پالس بازتاب قوس ARM)، بالاترین میزان موفقیت تشخیص خطا و دقت تست موجود در کلاس خود را ارائه می دهد.

بدون نیاز به لوازم جانبی اضافی بدون خرید کوپلر جداگانه. بدون کابل های از دست رفتههمه چیز مورد نیاز برای تست چند پالس TDR، ICE و ARM در محموله استاندارد گنجانده شده است.

• صفحه نمایش لمسی 10.1 اینچی TFT با روشنایی بالا:وضوح 1024*600، نور پس زمینه LED فوق العاده روشن 280 نیت. شکل موج در زیر نور مستقیم خورشید واضح و قابل خواندن باقی می ماند. عملکرد دوگانه دکمه فشاری لمسی + کدگذاری شده - لمس برای ناوبری نرم افزار، دکمه های فیزیکی برای کنترل دستکش در شرایط مرطوب.
• نمونه برداری 400 مگاهرتز، وضوح 0.07 متر، برد 120 کیلومتر:تبدیل متغیر 1 مگاهرتز تا 400 مگاهرتز A/D با حداقل وضوح 0.07 متری پیشرو در صنعت - بیش از 7* بهتر از ابزارهای معمولی 100 مگاهرتز. 10 پیش تنظیم محدوده قابل انتخاب از 100 متر تا 100 کیلومتر، به علاوه حداکثر قابلیت ≥120 کیلومتر.
• چند پالس ARC هشت پالس با کوپلر DC 35 کیلو ولت شامل:8 پالس متوالی مجموعه‌های شکل موج مقایسه‌ای را تولید می‌کنند که خطاهای پیچیده با مقاومت بالا را به معادل‌های اتصال کوتاه ساده تبدیل می‌کنند. محاسبه خودکار فاصله با لغو تحلیل دستی. بدون نیاز به خرید جفت اضافی.
• سه روش تست یکپارچه:TDR (پالس ولتاژ پایین: 15±300 ولت، 8 عرض از 0.1 میکروثانیه تا 10 میکروثانیه)، ICE (فلاش‌آور جریان ضربه)، و ARM (بازتاب قوس 8 پالس چند پالس). یک ابزار هر سناریوی خطای کابل را پوشش می دهد.
• عملکرد تمام اتوماتیک:نمونه برداری پیوسته خودکار - هرگز شکل موج تخلیه گذرا را از دست نمی دهد. تنظیم محدوده خودکار، از پیش تعیین شده آزمایشی بهینه را انتخاب می کند. تجزیه و تحلیل شکل موج خودکار بازتاب خطا را شناسایی می کند و فاصله را نشان می دهد - بدون نیاز به قرار دادن مکان نما دستی.
• 8000+ ذخیره سازی شکل موج با صادرات USB:شکل موج ها را بر اساس محل کار، شناسه کابل یا تاریخ ذخیره و نام گذاری کنید. یادآوری و مقایسه آثار تاریخی با گسل های فعلی. صادرات USB به نرم افزار رایانه شخصی برای تولید گزارش رسمی، مدیریت بایگانی و تجزیه و تحلیل مقایسه ای پیشرفته.
• سیستم جاسازی شده - پایداری سنگ-جامد:معماری جاسازی شده با هدف - بدون سربار ویندوز، بدون مجوز نرم افزار، بدون فرآیندهای غیر ضروری. منوی کامل انگلیسی بوت سریع، مصرف انرژی کم، عملکرد مقاوم در برابر تصادف.
• شاسی محافظ IP54:ضد گرد و غبار و ضد پاشش. عملکرد قابل اعتماد از تعمیر و نگهداری پست زیر صفر -20 درجه سانتیگراد تا تشخیص ترانشه کابل بیابانی +65 درجه سانتیگراد.
• باتری لیتیومی 11.1 ولتی داخلی:تقریباً 2 ساعت شارژ سریع بیش از 5 ساعت کار میدانی مداوم را ارائه می دهد. AC/DC دوتایی - به برق AC 110 ولت تا 240 ولت وصل کنید یا به طور کامل با باتری کار کنید.

روش	بهترین برای	برنامه معمولی
TDR - پالس ولتاژ پایین	مقاومت کم، اتصال کوتاه، مدار باز، خطاهای قطع	تعمیر و نگهداری معمول کابل، تأیید پیش از اتصال، کالیبراسیون طول کابل و سرعت موج
ICE - فلاشور جریان ضربه ای	خطاهای نشتی با مقاومت بالا (بیش از چند صد Ω)؛ خطاهای با امپدانس بالا	تجزیه و تحلیل خرابی تست ولتاژ پس از تحمل، ارزیابی تشخیصی کابل قدیمی
ARM - 8 پالس ARC چند پالس	تمام خطاهای با مقاومت بالا - هر اثر پیچیده ای را به معادل اتصال کوتاه تبدیل می کند	تفسیر دشوار نتایج تک پالس. خطا در کابل های دی الکتریک مخلوط؛ کابل های چند مفصلی از راه دور

لیست بسته بندی

فهرست اجزای ابزار
نام	مقدار	گرافیک	نام	مقدار	گرافیک
تستر خطای کابل	1		کوپلر	1
تک خط Q	1		دو خط Q	1
نمونه گیری	1		سیم برق	1
کوپلر خط فشار قوی A	1		کوپلر خط فشار قوی B	1
سیم زمین	1		کابل ارتباطی USB	1

س: آیا کوپلر با ساز می آید؟
ج: بله. کوپلر پالس 35 کیلوولت DC (430*380*220 میلی‌متر، 10 کیلوگرم) به‌عنوان استاندارد در هر محموله XHGG502A همراه با کابل‌های اتصال ولتاژ بالا A و B کوپلر گنجانده شده است.

س: آیا می تواند کابل های XLPE (پلی اتیلن متقاطع) را آزمایش کند؟
ج: بله. XHGG502A برای همه انواع عایق کابل - XLPE، کاغذ آغشته به روغن، لاستیک و پی وی سی - در کابل های برق ولتاژ پایین (6 کیلو ولت و پایین تر)، ولتاژ متوسط/بالا (6 کیلو ولت ~ 35 کیلو ولت) و ولتاژ بالا (66 کیلوولت +) مناسب است.

س: آیا ابزار بدون برق کار می کند؟
ج: بله. باتری لیتیومی 11.1 ولت داخلی از تست پالس ولتاژ پایین برای خطاهای مدار باز و مقاومت کم بدون برق خارجی پشتیبانی می کند. برای روش های فلاش اوور ولتاژ بالا و چند پالس، به AC 110V~240V یا یک ژنراتور متصل شوید.

س: آیا می توان شکل موج را به کامپیوتر صادر کرد؟
ج: بله. همه بیش از 8000 شکل موج ذخیره شده را می توان از طریق USB به نرم افزار رایانه شخصی برای مدیریت آرشیو، تجزیه و تحلیل مقایسه ای و تولید گزارش رسمی صادر کرد.

س: آیا آموزش گنجانده شده است؟
A: هر محموله شامل یک راهنمای کاربر جامع است. برای آموزش در محل، پشتیبانی ویدیویی از راه دور، یا گزینه های گارانتی تمدید شده متناسب با نیازهای تیم خود با ما تماس بگیرید.
