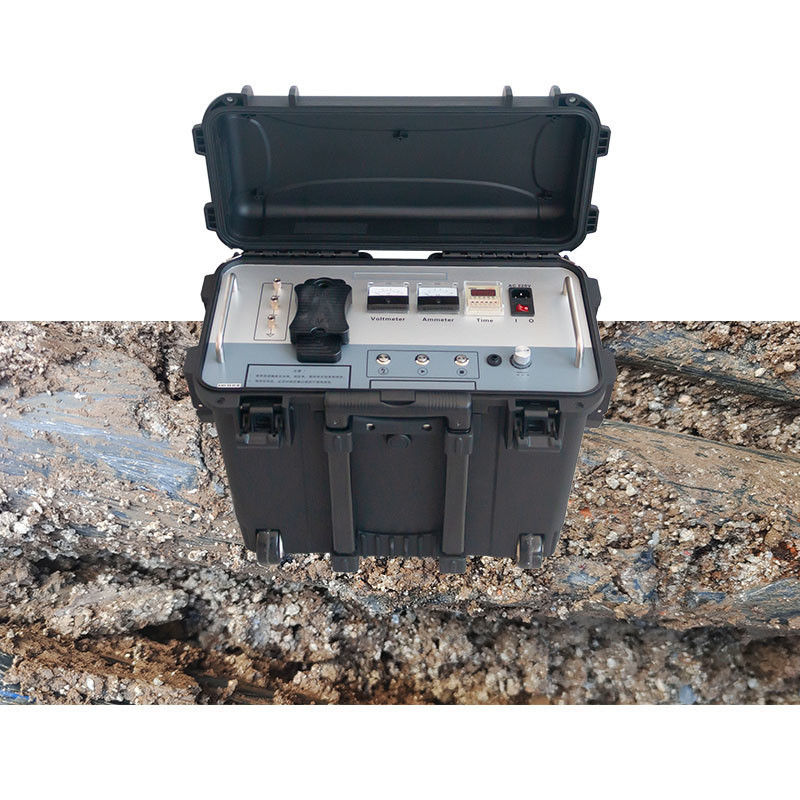

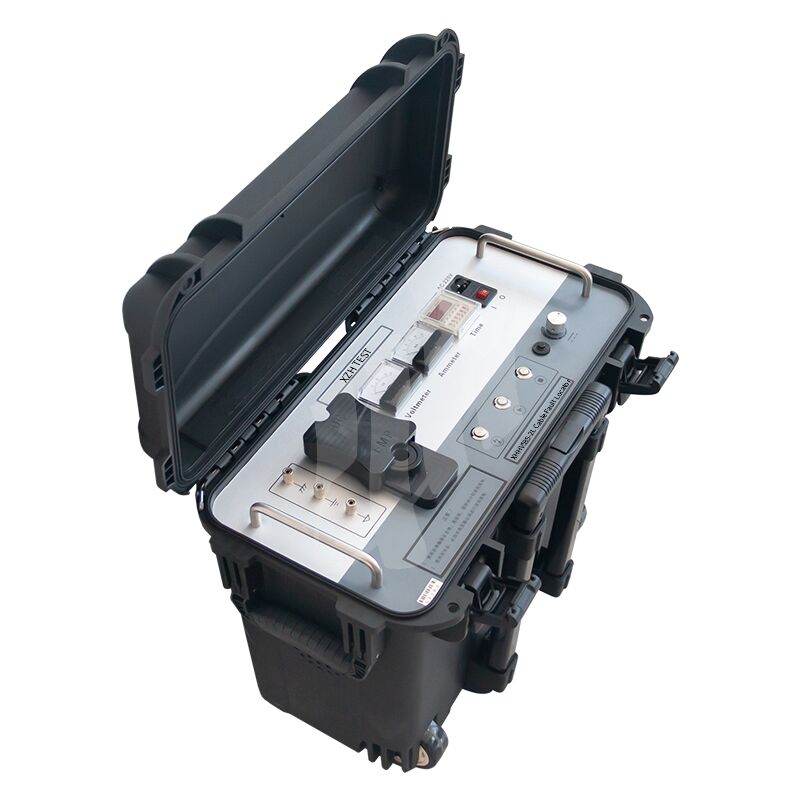

XHHV535-2L ژنراتور ضربه 35 کیلو ولت DC 1000j برای مکان یابی خطای کابل زیرزمینی
این ژنراتور ضربه ولتاژ بالا XHHV535-2L منبع ولتاژ بالای DC، خازن ذخیره انرژی، دستگاه تخلیه توپ، دستگاه تخلیه خودکار و یک ابزار آزمایشی پیشرفته از نوع چرخ دستی را ادغام می کند.
این تجهیزات به طور کامل مشکلات راحتی، قابلیت حمل، ایمنی و قابلیت اطمینان دستگاه های آزمایشی سنتی را حل می کند. ژنراتور پالس ولتاژ بالا از اجزای الکترونیکی ولتاژ بالا با دقت بالا، پایداری بالا و فناوری ولتاژ بالا با فرکانس بالا استفاده می کند و کل دستگاه را از نظر ساختار ساده می کند.
به منظور حفظ عادت اصلی مردم در استفاده از ترانسفورماتورها و جعبه های عملیاتی برای تولید ولتاژ بالای DC، این ژنراتور پالس حالت عملیاتی طراحی شده انسانی را اتخاذ می کند و یک طراحی مدار میکرو قابل اعتماد را ادغام می کند. ایمن، قابل اعتماد و شهودی است. واقعاً به اثر عدم آسیب دیدن در اثر ضربه دست می یابد و همچنین عملکردهای ضربه زمان بندی خودکار، ضربه دستی و مقاومت در برابر فشار را دارد. در حال حاضر کاربرپسندترین تجهیزات ولتاژ بالای ضربه DC از نوع چرخ دستی در چین است.
★ با عملکرد حفاظت خودکار اضافه جریان، اضافه ولتاژ، اضافه گرما;
★ با عملکرد مقاومت ولتاژ DC، عملکرد تخلیه ضربه;
★ خروجی پالس ولتاژ بالا یکنواخت و قابل کنترل;
★ عملکرد حفاظت از اتصال کوتاه فوق العاده، که می تواند خروجی ولتاژ بالا را مستقیماً به زمین اتصال کوتاه کند;
★ دارای نمایشگر دوگانه 1.5 سطح سنج عقربه ای برای جریان و ولتاژ است که بصری و واضح است و فرآیند تخلیه ضربه در یک نگاه واضح است;
★ اندازه گیری ولتاژ سمت ولتاژ بالا، در زمان واقعی و دقیق;
★ با حفاظت شروع صفر و عملکرد خروجی صفر پتانسیومتر، ایمن و قابل اعتماد;
★ طراحی اندازه گیری ولتاژ بالا منحصر به فرد، در حالت متوقف شده، ولت متر می تواند ولتاژ خازن را در زمان واقعی نشان دهد;
★ زمان تخلیه را می توان به طور دلخواه در یک بازه زمانی مناسب تنظیم کرد;
★ با عملکرد توقف اضطراری، در صورت بروز اضطرار، خروجی ولتاژ بالا را به طور فوری قطع کنید.
| XHHV535-2L |
ژنراتور ضربه ولتاژ بالا 35 کیلو ولت قابل حمل با عملکرد تست مقاومت ولتاژ DC |
| ولتاژ ضربه ای بالا: |
0~32 کیلو ولت قابل تنظیم |
| فشار جزئی ولتاژ بالا |
دقت ولتاژ 2.5 |
| خازن داخلی |
2 میکرو فاراد |
| قدرت تخلیه |
0-1024J |
| قطبیت ولتاژ خروجی |
قطبیت منفی |
| قدرت ضربه |
400 وات |
| حفاظت از اضافه جریان |
8 میلی آمپر (بیش از 3 ثانیه) |
| توان کار |
AC 220V ± 10%، 50Hz ± 2Hz (60Hz) |
| قطبیت ولتاژ خروجی |
قطبیت منفی |
| حفاظت از دمای بیش از حد |
65 درجه سانتیگراد |
| وزن |
<30 کیلوگرم |
| دمای محیط |
-20~+50 درجه سانتیگراد |
| حجم |
540L×300W×450H میلی متر |

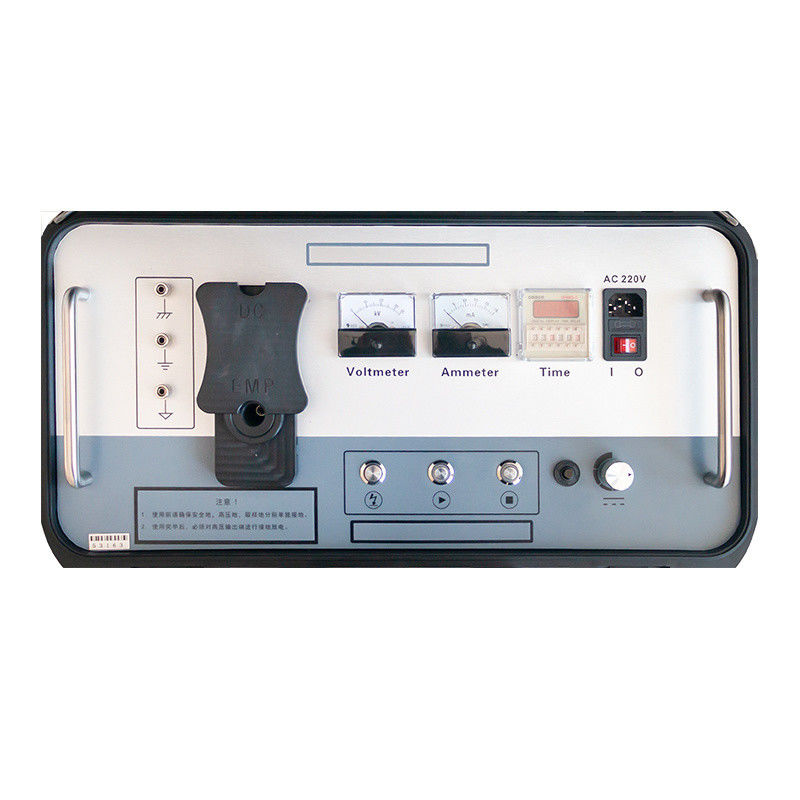

توضیحات عملکرد پنل
1. زمین ایمنی: زمین پوسته ابزار باید به طور قابل اطمینان به زمین متصل شود تا از برق گرفتگی پوسته ابزار یا آسیب دیدن افراد جلوگیری شود.
2. زمین ولتاژ بالا: همچنین به عنوان دم ولتاژ بالا شناخته می شود، باید به طور قابل اطمینان به زمین متصل شود تا از نشت و تخلیه ولتاژ بالا جلوگیری شود. تماس ضعیف ممکن است منجر به عدم افزایش ولتاژ، آسیب شکست ولتاژ بالا به اجزای داخلی ابزار و حوادث ایمنی ناشی از نشت داخلی یا تخلیه ابزار شود.
3. محل نمونه برداری: ترمینال منفی خازن ذخیره انرژی پالس دارای ولتاژ بالایی است و باید به طور قابل اطمینان به زمین متصل شود. این برای نمونه برداری در هنگام نمونه برداری از شکل موج در حالت فلاش اور ولتاژ بالا از تستر خطای کابل استفاده می شود. (نمونه برداری بدون فلاش اور ولتاژ بالا همچنان به اتصال به زمین قابل اطمینان نیاز دارد).
4. دکمه تخلیه: این دکمه را فشار دهید تا با شکاف توپ تماس برقرار کنید و به صورت دستی تخلیه کنید. (مدت زمان هر بار فشار دادن کلید نمی تواند از 1 ثانیه تجاوز کند).
5.دکمه شروع ولتاژ بالا: هنگامی که چراغ دکمه شروع روشن است، به این معنی است که خروجی ولتاژ در حالت صفر است. هنگامی که چراغ روشن است، دکمه شروع معتبر است. اگر چراغ دکمه شروع پس از روشن کردن کلید برق روشن نشد، دستگیره تنظیم ولتاژ را در خلاف جهت عقربه های ساعت بچرخانید تا چراغ روشن شود. هنگامی که چراغ دکمه شروع روشن است، این دکمه را فشار دهید تا دستگاه راه اندازی شود و خروجی ولتاژ بالا تولید شود.
6. دکمه توقف ولتاژ بالا: هنگامی که آزمایش کامل شد یا ناهنجاری رخ داد، این دکمه را فشار دهید تا خروجی ولتاژ بالا قطع شود، چراغ ولتاژ بالا خاموش می شود و توپ تخلیه داخلی از کار می افتد. هنگامی که دکمه توقف روشن است، به این معنی است که خروجی ولتاژ بالا وجود دارد و هنگامی که خاموش است، به این معنی است که هیچ خروجی ولتاژ بالایی وجود ندارد.
7. کلید حفاظت از اضافه جریان: این دکمه را فشار دهید، حفاظت از اضافه جریان روشن می شود و این دکمه بیرون می آید و حفاظت از اضافه جریان عمل می کند. فقط زمانی که این دکمه به سمت پایین فشار داده شود، خروجی ولتاژ بالا وجود دارد. پس از فعال شدن حفاظت از اضافه جریان، باید خاموش شود تا تخلیه شود.
8. تنظیم ولتاژ: پس از روشن کردن دستگاه، ابتدا باید دستگیره را در خلاف جهت عقربه های ساعت به پایین بچرخانید، دکمه شروع را فشار دهید و سپس در جهت عقربه های ساعت تنظیم کنید تا ولتاژ بالای خروجی از کم به زیاد افزایش یابد و در خلاف جهت عقربه های ساعت تنظیم کنید تا ولتاژ بالای خروجی از زیاد به کم کاهش یابد.
9. کلید برق: "دنده 1" کلید منبع تغذیه AC 220V را روشن می کند و "دنده 0" برق سیستم را خاموش می کند.
10. سوکت فیوز: جایی که فیوز سیستم منبع تغذیه AC 220V نصب شده است.
11. سوکت برق: منبع تغذیه در حال کار ابزار، پورت اتصال AC 220V.
12. تنظیم زمان: فاصله زمانی تخلیه را تنظیم کنید.
13. آمپرمتر: نشانگر جریان در سمت ولتاژ پایین.
14. ولت متر: ولتاژ خروجی ولتاژ بالا نشان دهنده متر کیلو ولت.
15. خروجی ولتاژ بالا (EMP): هنگام تخلیه ضربه ای، خط خروجی ولتاژ بالا را وصل کنید.
16. خروجی ولتاژ بالا (DC): هنگام مقاومت ولتاژ DC، خط خروجی ولتاژ بالا را وصل کنید.لیست بسته بندیکاربرد - مکان یابی خطای کابل زیرزمینی، تست مقاومت ولتاژ کابل
