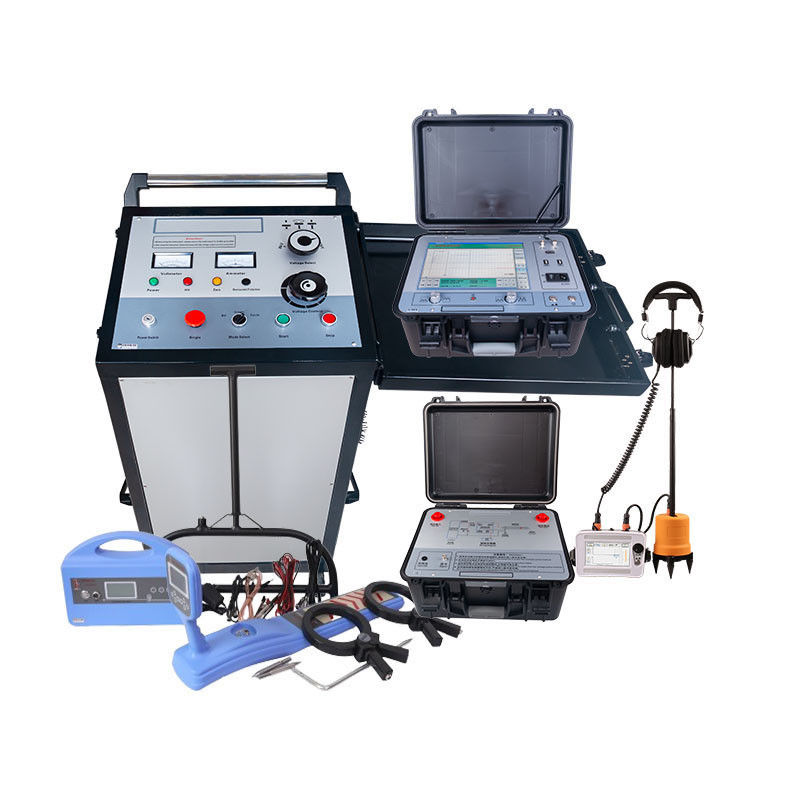

XZH TEST سیستم موقعیت خطای کابل برای تشخیص خطای کابل زیرزمینی 35kV و پایین طراحی شده است.
★ پیش بینی خطای کابل: با رفلکتومتر XHGG502 بر اساس روش بازتاب ولتاژ کم (TDR) ، ICE (روش آزمایش جریان ولتاژ)روش انعکاس چند ضربه ((ARC-multi-short) arc.
★ ردیابی مسیر کابل، تشخیص عمق دفن شده و شناسایی کابل فعال و غیر فعال:XHGX507 چند منظوره لوله کابل یک مکان شناس کاملا دیجیتال با نمایش روشن و موقعیت بندی قابل اعتماد است. دستورالعمل های عملیاتی گرافیکی و نشانه های صوتی، آن را آسان ترین مکان لوله در دسترس در حال حاضر است. توسط باتری شارژ مجدد تغذیه می شود، همچنین می تواند عمق کابل و جریان را نشان دهد.
★ مکان قطعی خطای کابل: XHDD503C از روش همگام سازی صوت- مغناطیسی استفاده می کند، شکل موج های دیجیتال صدا و مغناطیسی را نشان می دهد، نقطه خطای کابل را با تفاوت زمان و هدفون قضاوت می کند،تشخیص را آسان تر کنید.
درسیستم موقعیت خطای کابل قابل حملبا ردیابی خطای کابل ARC قابل برداشت با روشنایی فوق العاده بالا، صفحه نمایش LCD بزرگ 12.1" با کنترل لمسی، که فرآیند پیش از موقعیت خطای را سریع می کند، پیکربندی شده است.آسان و کارآمد.
ژنراتور افزایش ولتاژ 2048 J XHHV535-4TS همراه با یک سوئیچ سطح افزایش ولتاژ است که اجازه می دهد تا حداکثر انرژی فشار ولتاژ را در 8، 16 و 32 کلوولت به دست آورد.
این سیستم دارای سیستم های تضمین ایمنی اپراتور است و یک راه حل فنی قابل اعتماد و جامع را برای خطاهای کابل های ولتاژ پایین و متوسط فراهم می کند.
| XHGG502 |
پیش شناسایی خطای کابل ARC |
برای آزمایش فاصله خطی خطا کابل، روش آزمایش: پالس ولتاژ پایین، ICE، ARC ((متعدد شات) ، DECAY، ARC ((یک شات)) |
| XHDD503C |
نشانگر خطای کابل دیجیتال |
برای موقعیت دقیق نقطه نقص کابل |
| XHGX507 |
آزمایش خطای کامل کابل |
کشف مسیر کابل، عمق دفن، شناسایی کابل ها، پیدا کردن ولتاژ پایین به خطای کابل زمین |
| XHHV535-4TS |
ژنراتور پالس ولتاژ بالا |
تخلیه در هنگام موقعیت خطای کابل/تک زدن کابل |
ابزار شناسایی خطای کابلXHDD503Cاز روش همگام سازی صوتی و مغناطیسی برای تعیین نقطه نقص کابل برق استفاده می کند. فلش اوور الکترونیکی توسط ژنراتور تخلیه ضربه تولید می شود.توسط سُند مربوطه گرفته و تقویت می شود.، و محل دقیق نقطه خطا با قضاوت شنوایی و بصری تعیین می شود.این یک دستگاه است که کامل موقعیت دقیق نقطه خطای کابل در محدوده اندازه گیری تقریبا و جمع آوری تفاوت زمان صوتی و مغناطیسی است. این یکپارچه سازی تکنولوژی موقعیت، مسیر کمک به تست و سایر فن آوری ها،ارائه چند حالت آزمایش و اطلاعات سریع غنی و متنوع برای به طور موثر و دقیق کامل موقعیت خطای کابل.
این ابزار نقطه ثابت برای مقاومت کم، مدار کوتاه، مدار باز و قطع کابل های برق، کابل های تک محوری با فرکانس بالا، کابل های چراغ های خیابانی مناسب است.و سیم های دفن شده ساخته شده از مواد مختلف با بخش های متقابل و رسانه های مختلف، همچنین نشت مقاومت بالا و فلش اوور مقاومت بالا. خطای. پارامترهای فنی مطابق با "GB / T 18268 است.1 الزامات ضد تداخل برای تجهیزات آزمایش مورد استفاده در سایت های صنعتی".
کیف حمل قابل حمل ضد آب با درجه حفاظت IP54
ویژگی ها
1ال سی دی 5 اینچی با روشنایی بالا در معرض نور خورشید را تضمین می کند.
2. استفاده از تکنولوژی موقعیت پذیری همزمان صوتی و مغناطیسی برای محاسبه خودکار تفاوت زمان صوتی و مغناطیسی
3. ارزش افزایش و ارزش پرتاب سیگنال صوتی و سیگنال مغناطیسی را می توان به صورت دستی تنظیم کرد تا با محیط های مختلف سازگار شود.
4این دستگاه دارای فناوری کاهش نویز پس زمینه است و می تواند از میان روش های فیلتر مختلف انتخاب کند.
5. این دارای BNR کم کردن سر و صدای پس زمینه و خاموش کردن سر و صدای کاهش عملکرد.
6. نشان انحراف مسیر داره
7مجهز به سنسورهای سیگنال جداسازی فیزیکی چند لایه ای، درجه ضد آب IP65
8باتري ليتيوم بزرگ گنجايي، زمان آماده نگهداري طولاني، مجهز به شارژر سريع
9کوچک و سبک وزن، آسان برای کار و رابط ساده انسان-ماشین.
شاخص های فنی
| 1 |
پارامترهای فیلتر |
تمام گذر: 100 هرتز تا 1600 هرتز
کم عبور: 100 هرتز تا 300 هرتز
کوالکام: 160 هرتز تا 1600 هرتز
باندپاس: 200 هرتز تا 600 هرتز |
| 2 |
افزایش کانال |
8 سطح قابل تنظیم |
| 3 |
افزایش کانال مغناطیسی |
8 سطح قابل تنظیم |
| 4 |
سود تولید |
16 سطح (0 ~ 112db) |
| 5 |
مقاومت خروجی |
۳۵۰Ω |
| 6 |
دقت موقعیت گیری آکوست مغناطیسی |
کمتر از 0.2 متر |
| 7 |
دقت شناسایی مسیر |
کمتر از 0.5 متر |
| 8 |
منبع برق |
4*18650 باتری لیتیوم استاندارد |
| 9 |
زمان آماده سازی |
بیش از 8 ساعت |
| 10 |
حجم |
428L × 350W × 230H |
| 11 |
وزن |
6.5 کيلوگرم |
| 12 |
دمای محیط |
-25 ~ 65oC رطوبت نسبی: ≤90٪ |
XHGG502 ARC پیش شناسایی خطای کابل
به دقت و به سرعت تشخیص مشکل عایق اصلی کابل های برق با سطوح ولتاژ 35KV و کمتر؛ کالیبراسیون طول کابل؛ تقریبا فاصله خطای کابل را آزمایش کنید
- پیش بینی خطاهای کابل با رفلکتومتر XHGG502 بر اساس
روش بازتاب پالس ولتاژ پایین (TDR)
فلاش اور ولتاژ بالاروش (یعنی ICE، DECAY)
روش بازتاب قوس (ARC)تک شات و چند شات ARC)
پیش بینی خطای کابل: با رفلکتومتر XHGG502 بر اساس روش بازتاب ولتاژ کم (TDR) و روش فلاش اوور ولتاژ بالا (DECAY)روش بازتاب قوس ((یک شات/ چند شات).
سه حالت تست از XHGG502 وجود دارد، پالس ولتاژ پایین، فلش اوور ولتاژ بالا، ARC چند شات.
تصویر زیر فاصله نقص کابل را نشان می دهد که با استفاده از حالت آزمایش چند شات ARC از XHGG502 اندازه گیری شده است.
تصویر زیر نشان می دهد فاصله خطای کابل اندازه گیری شده با استفاده از حالت آزمون فلش اوور ولتاژ بالا از XHGG502 تصویر زیر نشان می دهد طول کابل یا کابل فاصله خطا مدار باز اندازه گیری شده با استفاده از حالت آزمون ولتاژ پایین پالس از XHGG502.لازم نیست که ژنراتور پالس ولتاژ بالا متصل شود.روش های آزمایش دیگر باید به همراه یک ژنراتور پالس ولتاژ بالا استفاده شود.مشخصات فنی
| فرکانس نمونه گیری |
۴۰۰ مگاهرتز |
| حداقل وضوح |
0.5m (100m/us) |
| عرض پالس ولتاژ پایین |
0.2uS/2uS/4uS |
| منطقه نابینا آزمایش |
≤20 متر |
| محدوده |
≥68 کیلومتر |
| خطای اندازه گیری |
≤±(0.5%×L+1m) ، L طول کابل است |
| سه طول کابل تست وجود دارد |
<1km (فاصلۀ کوتاه) ؛ <3km (فاصلۀ متوسط) ؛ >3km (فاصلۀ طولانی) ، (طول آزمایش پالس ولتاژ پایین: 400Vpp) |
| پيوند پالس مقاومت ولتاژ |
DC 35kV |
| اندازه گیری نبض |
پالس ولتاژ پایین 300V ± 10% |
| مقاومت خروجی |
۳۵۰ اوم |
| افزایش سیگنال ورودی |
±64dB |
| مصرف برق |
120VA |
| فاکتور سرعت گسترش |
10 تا 300 متر/μs |
| شرایط کار |
دمای -25°C تا +65°C، رطوبت نسبی 85%، فشار جوی 750±30mmHg |
| حجم و وزن |
تست کننده نقص کابل 430×380×220mm-10kg
پیوندهای پالس 430×380×220mm-10kg |
XHGX507 ردیاب لوله کابل زیرزمینی به طور عمده برای موقعیت خطای کابل، شناسایی کابل، مسیر کابل و اندازه گیری عمق استفاده می شود. می تواند کارهایی را انجام دهد که در گذشته فقط با چند مجموعه ابزار انجام می شد.
ویژگی ها
صفحه نمایش بزرگ LCD قدرت سیگنال را نشان می دهد و میله، پیکان و دستورات صوتی به راحتی برای اپراتور قضاوت در مورد موقعیت زیرزمینی کابل و نقطه نقص را آسان می کند.يه نفر مي تونه همه چي رو بکنه.
طراحی کاملا دیجیتال، نمایشگر گرافیکی LCD شفاف و قابل اعتماد
قابل حمل و سبک وزن، آسان برای حمل
باتری قابل شارژ داخلی
آمتر داخلی برای اندازه گیری مقاومت حلقه کابل
می تواند برای تشخیص نقص های عایق تا 2MΩ به زمین استفاده شود
با تابع روشنایی پس زمینه برای تطابق با عملیات شبانه
آمتر داخلی برای اندازه گیری مقاومت حلقه کابل
عمق کابل و جریان را نشان می دهد
تمام لوازم جانبی
XHHV535-4TSژنراتور پالس ولتاژ بالامی تواند از تخلیه تکان دهنده و مقاومت در آزمون ولتاژ در آزمایش خطای کابل ولتاژ پایین و بالا استفاده شود. ماژول نمونه گیری خطای کابل آزمایش با دقت بالا و یک ترانسفورماتور کوچک در داخل نصب شده است که واقعاً می تواند اثر آسیب دیده توسط ضربه را به دست آورد،و همچنین دارای توابع اثر زمانبندی اتوماتیک است، ضربه دستی و مقاومت در برابر ولتاژ
این دستگاه یک منبع ولتاژ بالا DC، یک خازن ذخیره انرژی، یک دستگاه توپ تخلیه، یک دستگاه تخلیه خودکار،و یک دستگاه سوئیچ سطح ولتاژ به یک ابزار تجربی پیشرفته از نوع کارت. این یک ابزار تجربی پیشرفته از نوع تراک است. این تجهیزات به طور کامل مشکلات سهولت استفاده، قابل حمل، ایمنی و قابلیت اطمینان دستگاه های تجربی سنتی را حل می کند.
هنگامی که XHHV535-4TS نوع تراکولتاژ بالاضربان قلبژنراتوردر حال استفاده است، پس از انتخاب سوئیچ عملکرد، دکمه شروع را برای انجام کار افزایش ولتاژ بالا فشار دهید. پس از استفاده، دکمه توقف را فشار دهید.و سیستم داخلی به طور خودکار ولتاژ بالا باقی مانده را بر روی باتری آزاد می کند.
ژنراتور ولتاژ بالا همچنین دارای عملکرد محافظت از صفر استارت است که می تواند عملکرد دستگاه را ایمن تر و قابل اطمینان تر کند.که می تواند خروجی ولتاژ بالا را به طور مستقیم به زمین برساند. با سه محدوده ولتاژ و عملکرد سوئیچ ظرفیت ظرفیت، کاربران می توانند ولتاژ سازمانی را با توجه به نیازهای ولتاژ مختلف کابل انتخاب کنند.آسان تر کردن فرآیند آزمایش.
ژنراتور ولتاژ بالا XHHV535-4TS |
سطح ولتاژ فوق العاده و تنظیم
محدوده |
سطح 1: 0-8KV
سطح 2: 0-16KV
سطح 3: 0-32KV |
| تغییر سطح ولتاژ افزایش |
راهنما |
| نوع تنظیم ولتاژ |
مستمر |
| نشان دادن |
اندازه گیری ولتاژ جانبی ولتاژ بالا، نشان دادن ولتاژ خروجی و جریان در زمان واقعی |
| انرژی افزایش در هر سطح |
تا سال 2048J |
| حالت کار |
تک شلیک، چرخه، DC |
| تغییر حالت کار |
راهنما |
| زمان ضربه |
حدود 5 ثانیه برای ضربه اتوماتیک، زمان کنترل خودسرانه برای ضربه دستی |
| قدرت ضربه |
2KVA |
| جریان خروجی مداوم |
60mA |
| خازن داخلی |
4μF/32kV، 16μF/16kV، 64μF/8kV تنظیم سه سرعت |
| حفاظت ایمن |
با عملکرد حفاظت از صفر شروع، امن و قابل اعتماد |
| مرخصی |
طراحی اندازه گیری ولتاژ بالا منحصر به فرد، در حالت توقف به طور خودکار ظرفیت داخلی دستگاه را تخلیه می کند |
| قدرت کار |
AC 220V ± 10% 50Hz ± 2Hz (دیگران ولتاژ و فرکانس می تواند سفارشی) |
| تست ولتاژ مقاومت DC |
تنظیم ولتاژ خروجی و
محدوده نشان 0-32KV، محدوده نشان جریان خروجی 0-20A |
| جریان سوخت |
حالت خطا (سوزان) با جریان تا
60 mA @ 32 kV،وقتی ولتاژ پایین است، جریان بزرگتر خواهد بود، به 1A می رسد |
| کابل اتصال |
کابل خروجی ولتاژ بالا: 5 متر، کابل محافظت از زمین: 5 متر، کابل برق 2.5 متر |
| امنیت |
محافظت از ولتاژ بیش از حد، جریان بیش از حد، گرم شدن بیش از حد.
تخلیه اتوماتیک پس از کار |
| درجه بندی حفاظت |
حداقل IP54 |
| قدرت کار |
AC 220V±10% 50Hz±2Hz ((دیگران ولتاژ و 60Hz اختیاری) |
| ابعاد ((ملی متر) |
534L × 444W × 805H |
| وزن کل |
حدود 120 کيلوگرم |
2024 به روز رسانی جدید- سوکت برق، نگهدارنده فیوز و سوکت سیگنال به سمت کنار منتقل شده است، که استفاده از آن را راحت تر می کند زمانی که دستگاه را در ماشین قرار می دهید تا خطاهای کابل را تشخیص دهد.
XZH TEST تولید کننده حرفه ای سیستم شناسایی خطای کابل زیرزمینی است. ما می توانیم خدمات سفارشی را برای شما ارائه دهیم یا راه حل مناسب برای برنامه تشخیص خطای کابل شما را ارائه دهیم.
