سیستم اندازه گیری فاکتور تبعید روغن عایق و مقاومت سفارشی

Name: سیستم اندازه گیری فاکتور تبعید روغن عایق و مقاومت سفارشی
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	ISO/CE
شماره مدل:	XHYS101

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

ISO/CE

شماره مدل:

XHYS101

شماره شماره:

XHYS101

مشخصات:

350mm*280mm*380mm

علامت تجاری:

XHYS101

کد HS:

8543201000

قابلیت ارائه:

2000 قطعه در سال

اندازه بسته بندی:

35.00 * 28.00 * 38.00 سانتی متر

بسته وزن ناخالص:

25000 کیلوگرم

سفارشی سازی:

موجود

سرویس پس از فروش:

پشتیبانی فنی

ضمانت:

1 سال

برجسته کردن:

High Light

برجسته کردن:

تست کننده روغن عایق,سیستم اندازه گیری فاکتور تبعید,تست کننده ترانسفورماتور مقاومت

dissipation factor measuring system

resistivity transformer tester

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 PCS در سال

توضیحات محصول

سیستم اندازه‌گیری ضریب اتلاف و مقاومت عایقی روغن XHYS101

مقدمه

سیستم اندازه‌گیری ضریب اتلاف و مقاومت عایقی روغن DTL، بر اساس GB/T5654-2007 برای اندازه‌گیری مواد عایق مایع از نظر نفوذپذیری نسبی، ضریب اتلاف دی‌الکتریک و اندازه‌گیری مقاومت DC طراحی و تولید شده است.این دستگاه برای اندازه‌گیری ضریب اتلاف دی‌الکتریک و مقاومت DC روغن عایق و سایر مایعات عایق استفاده می‌شود. این دستگاه با ساختار یکپارچه خود، سلول آزمایش، کنترل‌کننده دما، حسگر دما، پل آزمایش اتلاف دی‌الکتریک، منبع تغذیه AC، خازن استاندارد، اهم‌متر، منبع ولتاژ بالا DC و سایر اجزای اصلی را ادغام می‌کند. این دستگاه از فناوری تمام دیجیتال و اندازه‌گیری خودکار هوشمند استفاده می‌کند، مجهز به صفحه نمایش LCD رنگی بزرگ (800*480) است که هر مرحله آن با زبان چینی نمایش داده می‌شود، نتایج آزمایش را می‌توان به طور خودکار ذخیره و چاپ کرد، به طوری که اپراتور بدون آموزش تخصصی می‌تواند به طور ماهرانه از آن استفاده کند.

عملکردها و ویژگی‌های اصلی

1. سلول آزمایش مورد استفاده از ساختار سه الکترودی مطابق با استاندارد ملی GB/T5654-2007، با فاصله الکترود 2 میلی‌متر، می‌تواند اثرات خازن سرگردان و نشتی را بر نتایج آزمایش اتلاف دی‌الکتریک از بین ببرد. این دستگاه
مجهز به سوئیچ برقی تخلیه روغن است و ما می‌توانیم سلول آزمایش را در صورت عدم برداشتن آن خالی کرده و با نمونه آزمایش شستشو دهیم.

2. این دستگاهاز گرمایش القایی با فرکانس متوسط، الگوریتم کنترل دمای PID استفاده می‌کند. این روش گرمایشی دارای مزایای عدم تماس بینسلول آزمایش و بدنه گرمایشی، گرمایش یکنواخت، سرعت بالا، کنترل راحت، کنترل دقیق دما در محدوده خطای دمای از پیش تعیین شده است.

خازن استاندارد داخلی، یک خازن سه الکترودی پر از گاز SF6 است و اتلاف دی‌الکتریک و ظرفیت الکتریکی آن مستقل از دمای محیط، رطوبت و سایر اثرات است، به طوری که دقت دستگاه حتی پس از استفاده طولانی مدت تضمین می‌شود.

4. منبع تغذیه AC با استفاده از تبدیل AC-DC-AC، به طور موثر از نوسانات ولتاژ و فرکانس برق بر دقت اندازه‌گیری اتلاف دی‌الکتریک جلوگیری می‌کند. حتی یک ژنراتور، دستگاه می‌تواند به درستی کار کند.
5. عملکرد حفاظتی کامل؛ هنگامی که ولتاژ بیش از حد، جریان بیش از حد یا اتصال کوتاه ولتاژ بالا وجود دارد، دستگاه‌ها می‌توانند به سرعت فشار را قطع کرده و یک پیام هشدار صادر کنند. هنگامی که دمای حسگر خراب شود یا متصل نباشد، دستگاه نیز یک پیام هشدار صادر می‌کند.

6. یک رله محدود کننده دما در کوره گرمایش القایی با فرکانس متوسط وجود دارد.هنگامی که دما بالای 120 درجه باشد، دستگاه رله را آزاد کرده و گرمایش را متوقف می‌کند.
7. تنظیم پارامترهای آزمایش راحت‌تر است. محدوده تنظیم دما 0~125ºC، محدوده تنظیم ولتاژ AC 500~2000V، محدوده تنظیم ولتاژ DC 0~500V.

8. استفاده از صفحه نمایش LCD بزرگ، با نور پس زمینه و نمایش واضح. رابط کاربری دوستانه، به سادگی دستورالعمل منوی چینی را دنبال کنید، دستور را وارد کنید، دستگاه می‌تواند به طور خودکار آزمایش شود. و به طور خودکار نتایج آزمایش را ذخیره و چاپ کنید.

9. ساعت داخلی زمان واقعی، تاریخ و زمان آزمایش ممکن است با نتایج آزمایش ذخیره، نمایش و چاپ شود.

10. عملکردهای کالیبراسیون سلول خشک تمیز شده. اندازه‌گیری ظرفیت و ضریب اتلاف دی‌الکتریک سلول خشک می‌تواند شرایط تمیز کردن و مونتاژ آن را تعیین کند. داده‌های کالیبراسیون به طور خودکار ذخیره می‌شوند و این امر محاسبه نفوذپذیری نسبی و مقاومت DC را تسهیل می‌کند.
توضیحات پانل و موارد عملیاتی که باید به آنها توجه کرد

دستورالعمل‌های عملیاتی دستگاه و موارد نیازمند توجه

1. دستگاه باید به طور قابل اطمینان زمین شود، ورودی برق به برق AC220V وارد شود.

2. درپوش مخزن را باز کنید و سلول آزمایش را بیرون بیاورید، هنگام گرم کردن و آزمایش اتلاف دی‌الکتریک باید درپوش مخزن را ببندیم.

3. درپوش محافظ است و هنگام باز کردن آن، گرمایش و فشار بالا قطع می‌شود.

4. در طول آزمایش، فشار بالا و دمای بالا وجود دارد. هنگام برق‌دار بودن و آزمایش، با سلول آزمایش، کابل و سوکت تماس نگیرید.
5. اگر در حین آزمایش پدیده توقف مرده ظاهر شد، سیستم را دوباره روشن کنید و دستگاه را مجدداً راه‌اندازی کنید. از کابل‌های منبع تغذیه مناسب استفاده کنید. فقط از خط منبع تغذیه مخصوص محصول مطابق با مشخصات محصول استفاده کنید. درست قطع و وصل کنید. دستگاه باید به طور کافی زمین شود.

علاوه بر زمین کردن هادی زمین خط برق، ستون‌های زمین پوسته محصول باید زمین شوند تا از این امر جلوگیری شود، هادی زمین باید به زمین متصل شود. قبل از اتصال به ترمینال‌های ورودی یا خروجی محصول، اطمینان حاصل کنید که محصول به درستی زمین شده است. به مقدار نامی تمام ترمینال‌ها توجه کنید. برای جلوگیری از آتش‌سوزی یا خطر، لطفاً به تمام مقادیر و نشانه‌های نامی در محصول توجه کنید. قبل از اتصال این محصول، لطفاً دفترچه راهنمای محصول را مطالعه کنید تا اطلاعات مربوط به مقادیر نامی را بیشتر درک کنید. از لوله محافظ مناسب استفاده کنید. فقط از لوله محافظ مطابق با مقررات نوع و رتبه این محصول استفاده کنید. در صورت وجود هرگونه سوء ظن در مورد خرابی، عمل نکنید. اگر مشکوک هستید که این محصول آسیب دیده است، لطفاً با کارکنان تعمیر ما تماس بگیرید تا بررسی کنند و عملیات راه‌اندازی را ادامه ندهید. هنگام قرار دادن الکترود داخلی در الکترود خارجی، شیار موقعیت‌یابی را تراز کنید. در محیط‌های مرطوب کار نکنید. در محیط‌های انفجاری کار نکنید. سطح را تمیز و خشک نگه دارید. توجه ویژه: این دستگاه دارای خروجی ولتاژ بالا است، استفاده نادرست می‌تواند ایمنی شخصی را به خطر بیندازد، قبل از استفاده از این دستگاه، حتماً دفترچه راهنما را با دقت مطالعه کنید!

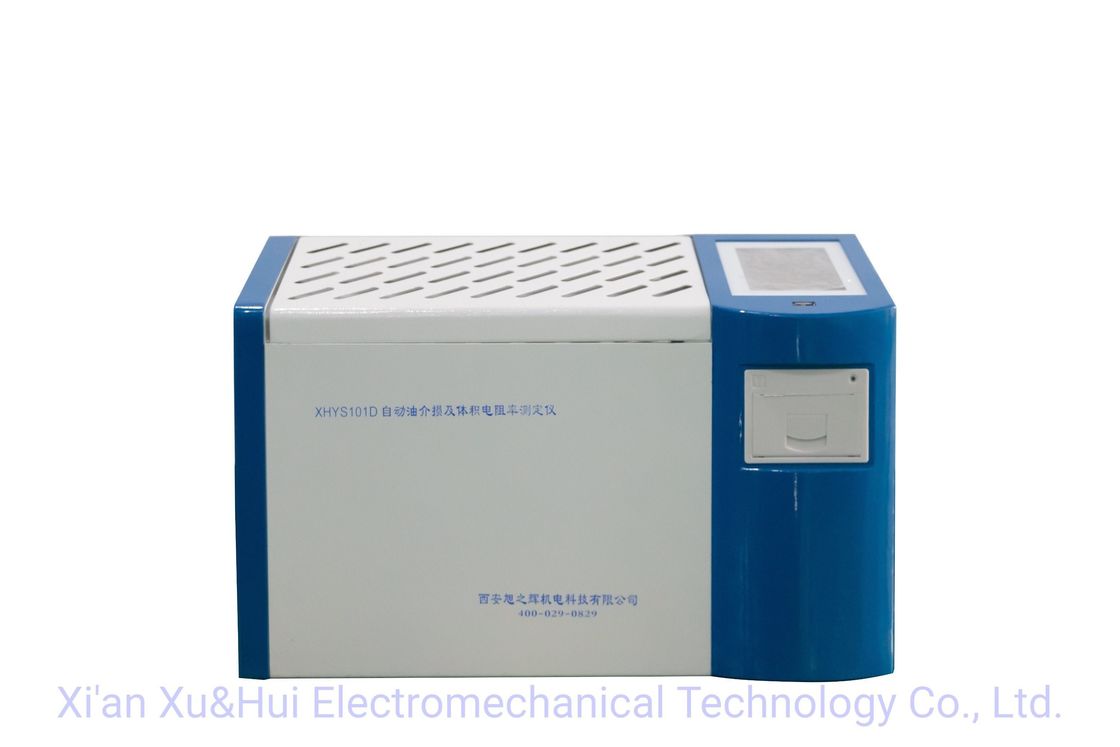

سیستم اندازه گیری فاکتور تبعید روغن عایق و مقاومت سفارشی 1
