آنالایزر گاز SF6 — رطوبت، خلوص و تستر تجزیه
مدل: XHZH309 | تستر جامع SF6 3 در 1 برای تست برق
مرور کلی محصول

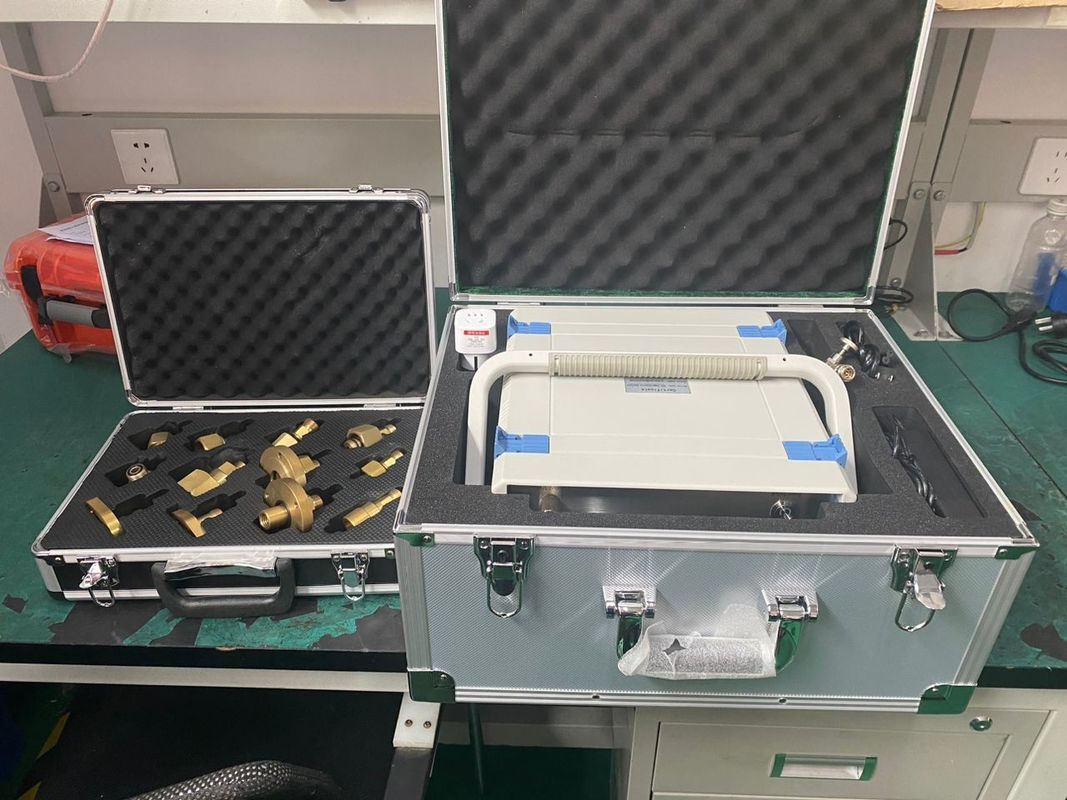

تستر جامع XHZH309 SF6 یک رطوبت سنج، یک خلوص سنج SF6 و یک آنالایزر محصولات تجزیه SF6 را در یک دستگاه ادغام می کند و جایگزین عملکرد سه دستگاه جداگانه می شود. با یک بررسی میدانی، اپراتور تشخیص هر سه شاخص را تکمیل می کند، تا دو سوم مصرف گاز اندازه گیری را صرفه جویی می کند در حالی که بار کاری را کاهش می دهد و کارایی کار را بهبود می بخشد. این دستگاه به طور مستقیم نقطه شبنم، رطوبت (ppm)، خلوص SF6، محتوای SO2، H2S و CO را همراه با دمای محیط، رطوبت، زمان و تاریخ نمایش می دهد و تصویری کامل از وضعیت گاز SF6 در قطع کننده های مدار، محفظه های GIS و سایر کاربردهای تست برق ارائه می دهد.
کاربردها و مخاطبان هدف:مهندسی شده برای مراکز نگهداری پست شرکت های شبکه، نظارت فنی تولید برق و موسسات تست، تیم های پروژه خط عایق بندی شده با گاز (GIL) و باس فاز ایزوله، سازمان های نظارت و بازرسی کیفیت مهندسی برق و پیمانکاران نوسازی و ارتقاء ظرفیت پست که نیاز به اندازه گیری نقطه شبنم، خلوص و محصولات تجزیه گاز SF6 در طول تست های معمول، راه اندازی و پذیرش تجهیزات ولتاژ بالا دارند.
مشخصات کلیدی
| پارامتر |
مشخصات |
| مدل |
XHZH309 |
| محدوده اندازه گیری خلوص |
0% تا 100%، دقت 0.5%، زمان اندازه گیری 2 دقیقه |
| محدوده نقطه شبنم |
-80 درجه سانتیگراد تا +20 درجه سانتیگراد |
| دقت نقطه شبنم |
±1.0 درجه سانتیگراد (-60 درجه سانتیگراد تا +20 درجه سانتیگراد)؛ ±2 درجه سانتیگراد (-80 درجه سانتیگراد تا -60 درجه سانتیگراد) |
| محدوده H2S / SO2 / CO |
0 تا 100ppm، حداقل تشخیص 0.1ppm، دقت 0.5%، تکرارپذیری 2% |
| زمان پاسخ |
در +20 درجه سانتیگراد: 63% در 5 ثانیه، 90% در 45 ثانیه؛ (-60 درجه سانتیگراد تا +20 درجه سانتیگراد): 63% در 10 ثانیه، 90% در 240 ثانیه |
| دمای محیط |
-30 درجه سانتیگراد تا +60 درجه سانتیگراد (عملیاتی -40 درجه سانتیگراد تا +80 درجه سانتیگراد) |
| رطوبت محیط |
0 تا 100% RH |
| منبع تغذیه |
AC 220V / باتری قابل شارژ داخلی |
| عملکرد باتری |
بیش از 10 ساعت کار مداوم؛ زمان شارژ ≤ 20 ساعت |
| ذخیره سازی داده ها |
تا 200 گروه داده تست |
| وزن |
5 کیلوگرم |
| ابعاد |
250 × 150 × 300 میلی متر |
| گواهینامه |
ISO / CE |
ویژگی های عملکرد
طراحی واقعی 3 در 1:ترکیب رطوبت سنج، خلوص سنج و آنالایزر محصولات تجزیه در یک دستگاه، جایگزین سه دستگاه جداگانه و یک سوم بار کاری میدانی.
اندازه گیری صرفه جویی در گاز:تکمیل هر سه شاخص در یک بررسی میدانی، صرفه جویی تا دو سوم مصرف گاز SF6 در هر چرخه تست.
تست سریع:اندازه گیری نقطه شبنم حدود 5 دقیقه در هر بازه زمانی طول می کشد، در حالی که اندازه گیری خلوص و تجزیه هر کدام حدود 2 دقیقه طول می کشد.
اتصالات خود قفل شونده بدون نشتی:اتصالات خود قفل شونده وارداتی آلمان اتصال ایمن و قابل اعتماد را بدون نشت گاز تضمین می کند.
ذخیره سازی داده با ظرفیت بالا:ذخیره تا 200 گروه داده تست با نمایش منحنی صفحه بزرگ که فرآیند اندازه گیری نقطه شبنم را نشان می دهد.
قابلیت حمل سبک:وزن فقط 5 کیلوگرم با باتری قابل شارژ داخلی که بیش از 10 ساعت کار مداوم را پشتیبانی می کند، ایده آل برای تیم های تست سیار.
چه زمانی گاز SF6 را تست کنیم
پذیرش و راه اندازی:بررسی نقطه شبنم، خلوص و محصولات تجزیه قطع کننده های مدار و محفظه های GIS تازه نصب شده قبل از برق رسانی برای ایجاد داده های پایه.
تست پیشگیرانه معمول:نظارت دوره ای بر کیفیت گاز SF6 در طول چرخه های نگهداری برنامه ریزی شده برای تشخیص زودهنگام ورود رطوبت و تخریب عایق.
پس از پر کردن مجدد گاز:تأیید کیفیت گاز پس از پر کردن مجدد یا پر کردن کامل برای اطمینان از مطابقت گاز جدید با مشخصات قبل از بازگرداندن تجهیزات به سرویس.
پس از قطع خطا:بررسی محصولات تجزیه (SO2، H2S، CO) پس از خطاهای داخلی یا عملیات سوئیچینگ برای ارزیابی شدت قوس در داخل محفظه.
بررسی هشدار رطوبت:عیب یابی هشدارهای نقطه شبنم و شناسایی منبع رطوبت، پشتیبانی از تصمیمات خشک کردن هدفمند یا تصفیه گاز.
سوالات متداول
سوال 1: تستر جامع SF6 XHZH309 چه عملکردهایی را ترکیب می کند؟
این دستگاه یک رطوبت سنج، خلوص سنج SF6 و آنالایزر محصولات تجزیه SF6 را در یک دستگاه ترکیب می کند و نقطه شبنم، رطوبت (ppm)، خلوص SF6، محتوای SO2، H2S و CO را در یک بررسی میدانی اندازه گیری می کند.
سوال 2: طراحی 3 در 1 چقدر گاز را صرفه جویی می کند؟
تکمیل هر سه تست شاخص با یک دستگاه و یک جریان گاز تا دو سوم مصرف گاز اندازه گیری را در مقایسه با استفاده از سه دستگاه جداگانه صرفه جویی می کند.
سوال 3: محدوده و دقت اندازه گیری چیست؟
محدوده خلوص 0-100% با دقت 0.5%، محدوده نقطه شبنم -80 تا +20 درجه سانتیگراد، و محدوده H2S، SO2 و CO 0-100ppm با حداقل تشخیص 0.1ppm و دقت 0.5% است.
سوال 4: آیا آنالایزر برای تست میدانی قابل حمل است؟
بله، وزن آن فقط 5 کیلوگرم است و با باتری قابل شارژ داخلی که بیش از 10 ساعت کار مداوم را پشتیبانی می کند، تغذیه می شود، با اتصالات خود قفل شونده وارداتی آلمان برای اتصالات میدانی ایمن و بدون نشتی.
سوال 5: چه مقدار داده تست می تواند ذخیره شود؟
این دستگاه می تواند تا 200 گروه داده تست را ذخیره کند و فرآیند اندازه گیری نقطه شبنم را با عملکرد منحنی صفحه بزرگ برای تجزیه و تحلیل و بررسی راحت نمایش می دهد.
