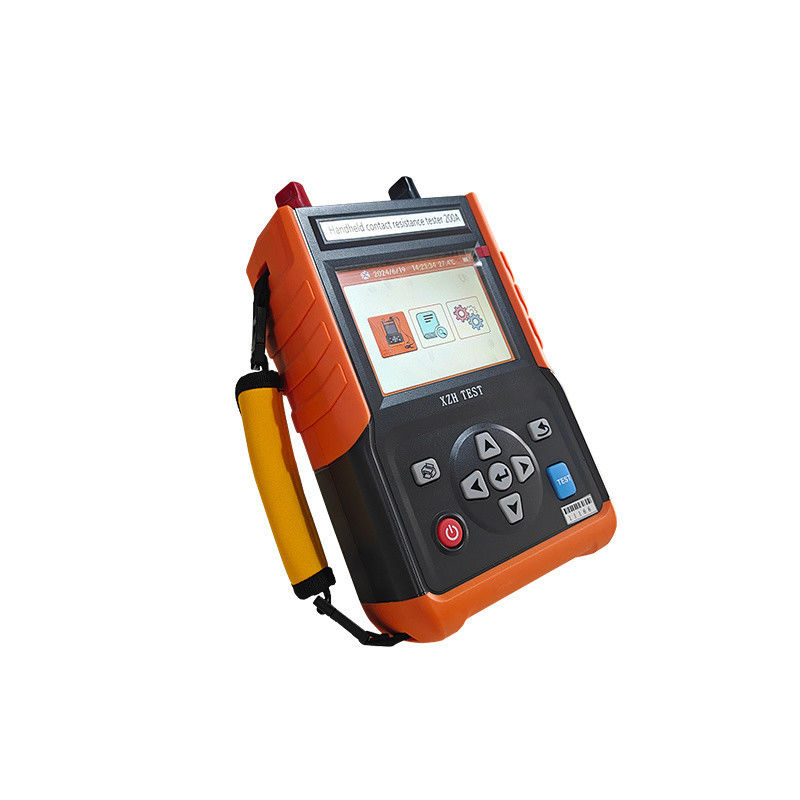

تستر مقاومت تماسی ترانسفورماتور (میکرو اهم متر)
مدل: XHHL3200SC | تستر مقاومت حلقه 220 آمپر با باتری داخلی
مرور کلی محصول
تستر مقاومت تماسی XHHL3200SC که به عنوان میکرو اهم متر یا تستر مقاومت حلقه نیز شناخته می شود، یک ابزار تشخیص سوئیچ دیجیتال با دقت بالا است که مطابق با استانداردهای IEC و استاندارد اجرای قدرت چین DL/T845.4-2004 توسعه یافته است. این دستگاه برای اندازه گیری مقاومت تماسی انواع سوئیچ های ولتاژ بالا، کلیدهای مدار ولتاژ بالا، اجزای جوش فلزی، حلقه های هادی فلزی و مقاومت میکرو اهم دقیق طراحی شده است، با تمرکز ویژه بر تست اتصال مربوط به ترانسفورماتور. یک باتری لیتیومی قابل شارژ با ظرفیت بالا و داخلی، جریان DC بدون ریپل با حداکثر خروجی 220 آمپر تولید می کند که در مراحل 2.5 آمپر تا 87 دنده جریان قابل تنظیم دقیق است و نیازهای سناریوهای مختلف تست را برآورده می کند.
کاربردها و مخاطبان هدف:مهندسی شده برای ارائه دهندگان خدمات تعمیر و تست ترانسفورماتورهای قدرت، شرکت های تعمیر ژنراتور و موتور، تولیدکنندگان سیستم های باتری و ذخیره انرژی، تیم های نگهداری الکتریکی ایستگاه های پمپاژ بزرگ و حفاظت از آب و تولیدکنندگان تجهیزات تولید برق که نیاز به تأیید مقاومت تماسی و کیفیت اتصال میکرو اهم بوشینگ های ترانسفورماتور، کنتاکت های سوئیچ، قطب های کلید، اتصالات جوش و نوارهای اتصال باتری دارند.
مشخصات کلیدی
| پارامتر |
مشخصات |
| مدل |
XHHL3200SC |
| جریان خروجی |
5 آمپر / 10 آمپر / 30 آمپر / 50 آمپر / 80 آمپر / 100 آمپر / 200 آمپر / 220 آمپر |
| جریان مرحله ای |
مراحل 2.5 آمپر، تا 87 دنده جریان |
| محدوده اندازه گیری |
5 آمپر: 0 تا 3500 میلی اهم؛ 10 آمپر: 0 تا 200 میلی اهم؛ 30 آمپر: 0 تا 20 میلی اهم؛ 50 آمپر: 0 تا 15 میلی اهم؛ 80 آمپر و بالاتر: 0 تا 10 میلی اهم |
| روش اندازه گیری |
اندازه گیری 4 سیمه (I+, I-, U+, U-) |
| منبع تغذیه |
باتری لیتیومی قابل شارژ داخلی 12.6 ولت 9000 میلی آمپر ساعت، DC بدون ریپل |
| شارژر |
12.6 ولت / 2 آمپر |
| نمایشگر |
LCD صنعتی 5.6 اینچی، رنگی با روشنایی بالا، رابط انگلیسی |
| خروجی زمان بندی شده |
تست جریان بالا پیوسته 10 ثانیه / 20 ثانیه / 30 ثانیه / 40 ثانیه / 50 ثانیه / 60 ثانیه |
| حفاظت |
حفاظت از مدار باز، حفاظت از گرمای بیش از حد |
| استانداردها |
استاندارد IEC، DL/T845.4-2004 |
| گواهینامه |
ISO / CE |
ویژگی های عملکرد
خروجی بدون ریپل تا 220 آمپر:باتری لیتیومی با ظرفیت بالا و داخلی، جریان DC تمیز برای اندازه گیری دقیق میکرو اهم اتصالات با مقاومت کم تولید می کند.
87 دنده جریان تنظیم دقیق:جریان خروجی در مراحل 2.5 آمپر قابل تنظیم است و به شما امکان می دهد جریان تست را دقیقاً با مقدار مقاومت و نوع تجهیزات مطابقت دهید.
اندازه گیری 4 سیمه:پایانه های جداگانه جریان و ولتاژ، تأثیر مقاومت سیم تست را برای مقادیر واقعی مقاومت تماسی حذف می کند.
تست جریان بالا زمان بندی شده:خروجی پیوسته از 10 تا 60 ثانیه، حتی در محیط های با تداخل قوی، دقت و پایداری بالا را حفظ می کند.
قابلیت حمل باتری داخلی:باتری 12.6 ولت 9000 میلی آمپر ساعت از تست در محل بدون نیاز به برق خارجی پشتیبانی می کند، با LCD صنعتی 5.6 اینچی با روشنایی بالا برای دید در فضای باز.
خودآزمایی و حفاظت:خودآزمایی مقاومت استاندارد سیستم قبل از تست رسمی، دقت را تضمین می کند، با حفاظت از مدار باز و گرمای بیش از حد برای عملکرد ایمن.
مزیت 87 دنده
تطابق دقیق جریان:هر محدوده مقاومت دارای جریان تست بهینه است؛ 87 دنده به شما امکان می دهد جریان دقیقی را که توسط استانداردها برای اتصال تحت آزمایش توصیه شده است، انتخاب کنید.
کاهش تنش حرارتی:استفاده از حداقل جریان کافی، از کنتاکت ها و بوشینگ های حساس در برابر تنش حرارتی غیرضروری در حین آزمایش محافظت می کند.
پوشش گسترده تر تجهیزات:از بوشینگ های ترانسفورماتور و قطب های کلید گرفته تا نوارهای باتری و اتصالات جوش، یک دستگاه تمام سناریوهای تست مقاومت کم را پوشش می دهد.
عمر باتری طولانی تر:دنده های جریان پایین تر انرژی کمتری مصرف می کنند و زمان عملیات میدانی را با باتری داخلی افزایش می دهند.
تست استاندارد شده:انتخاب دقیق جریان، رویه های تست سازگار و تکرارپذیر را در بین تکنسین ها و سایت های مختلف پشتیبانی می کند.
سوالات متداول
س1: تستر مقاومت تماسی XHHL3200SC برای چه کاری استفاده می شود؟
این دستگاه مقاومت تماسی میکرو اهم و مقاومت حلقه سوئیچ های ولتاژ بالا، کلیدهای مدار، اتصالات ترانسفورماتور، اجزای جوش فلزی، حلقه های هادی و کاربردهای دقیق مقاومت کم را اندازه گیری می کند.
س2: چه جریان های خروجی در دسترس هستند؟
این تستر جریان های خروجی 5 آمپر، 10 آمپر، 30 آمپر، 50 آمپر، 80 آمپر، 100 آمپر، 200 آمپر و 220 آمپر را با تنظیم دقیق در مراحل 2.5 آمپر در حداکثر 87 دنده جریان ارائه می دهد.
س3: چگونه تستر تغذیه می شود؟
این دستگاه توسط یک باتری لیتیومی قابل شارژ داخلی 12.6 ولت 9000 میلی آمپر ساعت تغذیه می شود که جریان DC بدون ریپل تولید می کند، توسط یک شارژر 12.6 ولت/2 آمپر شارژ می شود و می تواند جریان بالای زمان بندی شده را برای 10 تا 60 ثانیه خروجی دهد.
س4: چگونه اندازه گیری دقیق را تضمین می کند؟
این دستگاه از روش اندازه گیری 4 سیمه (I+, I-, U+, U-) برای حذف تأثیر مقاومت سیم تست استفاده می کند و قبل از تست رسمی، خودآزمایی مقاومت استاندارد سیستم را انجام می دهد.
س5: چه توابع حفاظتی گنجانده شده است؟
این دستگاه دارای حفاظت از مدار باز و حفاظت از گرمای بیش از حد است و حتی در محیط های با تداخل قوی، دقت، پایداری و هوشمندی بالا را حفظ می کند.
