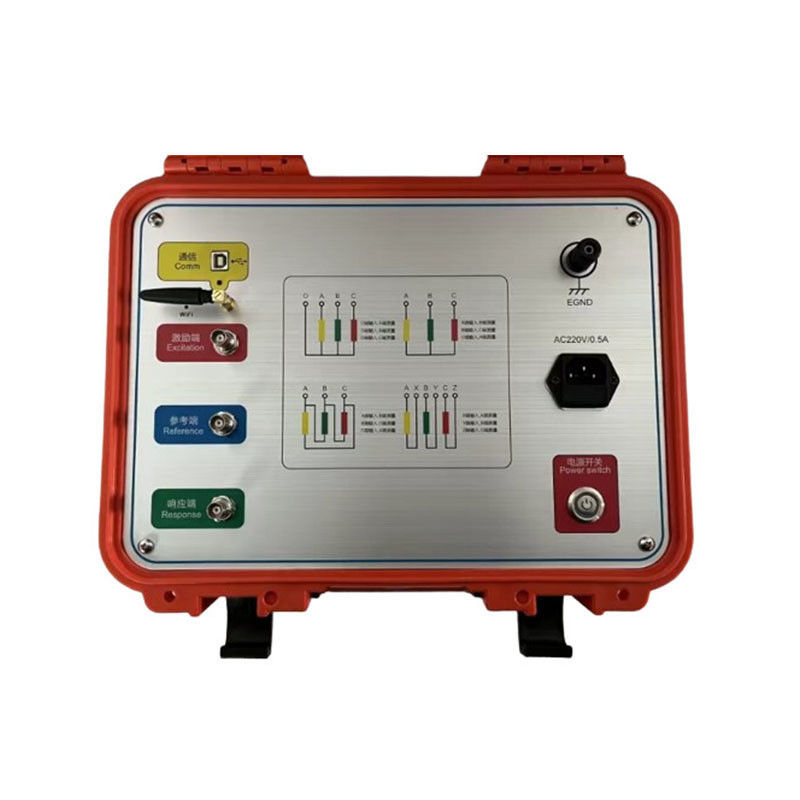

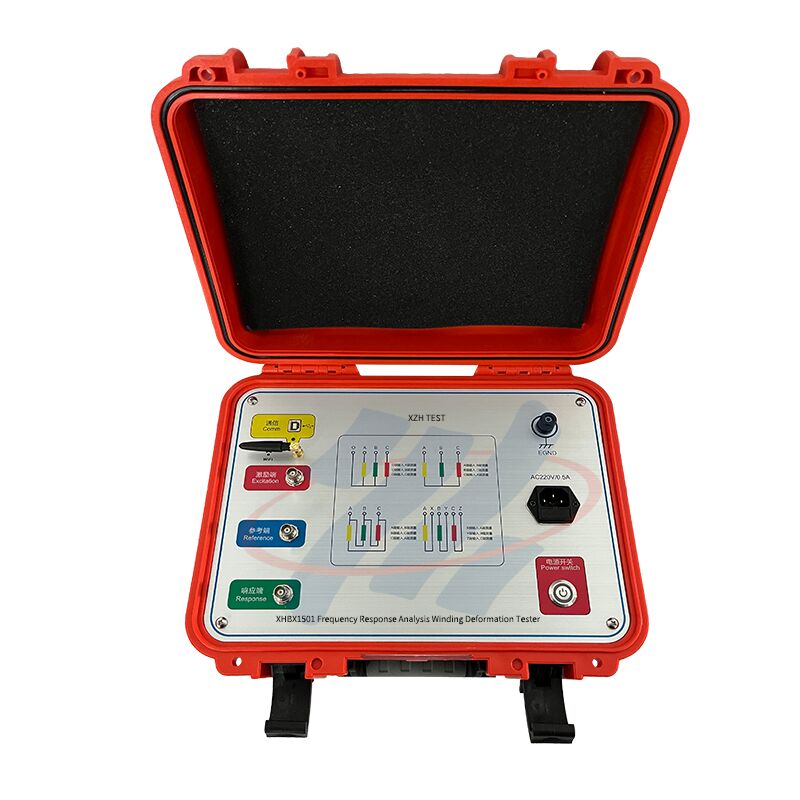

تحلیل واکنش فرکانس سوئیپ ترانسفورماتور قابل حمل

تستر تغییر شکل سیم‌پیچ ترانسفورماتور می‌تواند با اندازه‌گیری پارامترهای مشخصه سیم‌پیچ‌های داخلی ترانسفورماتور و روش تحلیل پاسخ فرکانسی (FRA) که در حال حاضر توسط کشورهای توسعه‌یافته در جهان در حال توسعه و تکمیل است، عیوب داخلی ترانسفورماتور را به طور دقیق قضاوت کند.
پس از طراحی و ساخت ترانسفورماتور، سیم‌پیچ‌ها و ساختار داخلی آن تعیین می‌شود. بنابراین، برای یک سیم‌پیچ ترانسفورماتور چند سیم‌پیچی، اگر سطح ولتاژ یکسان باشد و روش سیم‌پیچی یکسان باشد، پارامترهای مربوطه (Ci, Li) هر سیم‌پیچ باید مشخص باشد. بنابراین، پاسخ مشخصه دامنه فرکانسی هر سیم‌پیچ نیز تعیین می‌شود و طیف‌های فرکانسی بین سیم‌پیچ‌های سه فاز مربوطه قابل مقایسه هستند.
اگر ترانسفورماتور در حین آزمایش دچار اتصال کوتاه بین دورها یا فازها شود، یا در حین حمل و نقل دچار برخورد شود که منجر به جابجایی نسبی سیم‌پیچ‌ها شود، و تغییر شکل سیم‌پیچ به دلیل کشش الکترومغناطیسی تحت شرایط اتصال کوتاه و خطا در حین کار، پارامترهای توزیع سیم‌پیچ‌های ترانسفورماتور تحت تأثیر قرار می‌گیرند. تغییراتی رخ می‌دهد. این به نوبه خود بر ویژگی‌های دامنه فرکانسی اصلی ترانسفورماتور تأثیر می‌گذارد و آنها را تغییر می‌دهد، یعنی پاسخ فرکانسی در دامنه و جابجایی نقطه رزونانس تغییر می‌کند و غیره. تستر سیم‌پیچ ترانسفورماتور که بر اساس روش تحلیل پاسخ توسعه یافته است، چنین تجهیزات آزمایش غیر مخربی برای عیوب داخلی در ترانسفورماتورها است. برای تشخیص عیوب ساختاری داخلی ترانسفورماتورهای قدرت 63 کیلو ولت تا 500 کیلو ولت مناسب است.
تستر تغییر شکل سیم‌پیچ ترانسفورماتور، تغییرات پاسخ پارامترهای سیم‌پیچ داخلی ترانسفورماتور را در دامنه‌های فرکانسی مختلف کمّی می‌کند، و سپس سیم‌پیچ داخلی ترانسفورماتور را بر اساس بزرگی تغییر، دامنه و مساحت تغییر پاسخ فرکانسی و روند تغییر پاسخ فرکانسی تعیین می‌کند. درجه تغییر را می‌توان برای تعیین اینکه آیا ترانسفورماتور به طور جدی آسیب دیده است و نیاز به تعمیر دارد، بر اساس نتایج اندازه‌گیری استفاده کرد.
برای ترانسفورماتورهای در حال کار، صرف نظر از اینکه آیا نقشه‌های مشخصه دامنه فرکانسی در گذشته ذخیره شده‌اند یا خیر، درجه خطا را می‌توان با مقایسه تفاوت‌های نقشه‌های مشخصه بین سیم‌پیچ‌های ترانسفورماتورهای معیوب نیز قضاوت کرد. البته، اگر مجموعه‌ای از نمودارهای مشخصه سیم‌پیچ اصلی ترانسفورماتور حفظ شود، ارائه یک مبنای دقیق‌تر و قدرتمندتر برای وضعیت عملکرد ترانسفورماتور، تجزیه و تحلیل پس از حادثه و نگهداری آسان‌تر خواهد بود.
نسخه انگلیسی موجود است، برای اطلاعات بیشتر با ما تماس بگیرید

1. کنترل اکتساب، ریزپردازنده با سرعت بالا و یکپارچه را اتخاذ می‌کند.
2. رابط USB برای ارتباط بین لپ‌تاپ و دستگاه.
3. رابط بلوتوث بی‌سیم یا رابط WIFI بی‌سیم می‌تواند برای برقراری ارتباط بین لپ‌تاپ و دستگاه استفاده شود. رابط WIFI بی‌سیم را می‌توان به راحتی بر روی تبلت‌ها و تلفن‌های هوشمند استفاده کرد.
4. حرکت سخت‌افزاری، فناوری جاروب با سرعت بالا و دیجیتال DDS را اتخاذ می‌کند. از طریق آزمایش، عیوبی مانند پیچ خوردگی، برآمدگی، جابجایی، کج شدن، تغییر شکل اتصال کوتاه بین دورها و اتصال کوتاه تماس بین فازها را می‌توان از طریق آزمایش به طور دقیق تشخیص داد.
5. نمونه‌برداری A/D دو کاناله با سرعت بالا 16 بیتی (تغییرات آزمایش در محل، تغییر دهنده ضربه، و منحنی شکل موج به طور قابل توجهی تغییر می‌کند).
6. دامنه خروجی سیگنال توسط نرم‌افزار تنظیم می‌شود، حداکثر مقدار پیک دامنه ±10 ولت است.
7. کامپیوتر به طور خودکار نتایج آزمایش را تجزیه و تحلیل می‌کند و یک سند الکترونیکی (Word) تولید می‌کند.
8. این دستگاه دارای عملکردهای سیستم اندازه‌گیری دوگانه اندازه‌گیری جاروب فرکانسی خطی و اندازه‌گیری جاروب فرکانسی تقسیم‌بندی شده است و با حالت‌های اندازه‌گیری دو مدرسه فنی داخلی فعلی سازگار است.
9. ویژگی‌های دامنه-فرکانس با مشخصات فنی ملی برای تستر ویژگی‌های دامنه-فرکانس مطابقت دارد. محور افقی (فرکانس) دارای دو نوع است: درجه‌بندی خطی و درجه‌بندی لگاریتمی. بنابراین، منحنی چاپ شده می‌تواند یک منحنی درجه‌بندی خطی یا یک منحنی درجه‌بندی لگاریتمی باشد. کاربر می‌تواند با توجه به نیازهای واقعی انتخاب کند.
10. سیستم تجزیه و تحلیل داده‌های تشخیص خودکار
مقایسه افقی شباهت‌های سیم‌پیچ بین سه فاز A، B و C.
نتایج تجزیه و تحلیل عبارتند از:
سازگاری بسیار خوب است
سازگاری خوب
سازگاری ضعیف
سازگاری بسیار ضعیف است,
مقایسه عمودی A-A، B-B، C-C داده‌های اصلی و داده‌های فعلی را در یک فاز بازیابی می‌کند تا تغییر شکل سیم‌پیچ را مقایسه کند.
نتایج تجزیه و تحلیل عبارتند از:
سیم‌پیچ نرمال
تغییر شکل خفیف
تغییر شکل متوسط
تغییر شکل شدید
11. اسناد الکترونیکی Word را می‌توان به طور خودکار برای ذخیره و چاپ تولید کرد.
12. این دستگاه به طور کامل شرایط فنی استاندارد قدرت DL/T911-2016 "روش تحلیل پاسخ فرکانسی تغییر شکل سیم‌پیچ ترانسفورماتور قدرت" را برآورده می‌کند.
روش اسکن

1. توزیع اسکن خطی

محدوده اندازه‌گیری فرکانس جاروب: (10Hz)-(10MHz) 40000 نقطه فرکانس جاروب، وضوح 0.25kHz، 0.5kHz و 1kHz است.

2. توزیع اندازه‌گیری جاروب فرکانسی تقسیم‌بندی شده

محدوده اندازه‌گیری فرکانس جاروب: (0.5kHz)-(1MHz)، 2000 نقطه فرکانس جاروب;

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

1. تستر تغییر شکل سیم‌پیچ ترانسفورماتور از یک قسمت اندازه‌گیری و یک قسمت نرم‌افزار تجزیه و تحلیل تشکیل شده است. قسمت اندازه‌گیری توسط یک میکروکنترلر با سرعت بالا کنترل می‌شود و از تولید سیگنال و اندازه‌گیری سیگنال تشکیل شده است. قسمت اندازه‌گیری از طریق یک رابط WIFI بی‌سیم به یک تبلت متصل می‌شود که نیازی به سیم‌کشی ندارد و استفاده از آن آسان است. همچنین می‌توان از رابط‌های بلوتوث بی‌سیم و USB برای اتصال به تبلت یا لپ‌تاپ استفاده کرد.
2. در طول فرآیند آزمایش، فقط نوار اتصال ترانسفورماتور باید برداشته شود و تمام آزمایش‌ها را می‌توان بدون آویزان کردن پوشش یا جدا کردن ترانسفورماتور تکمیل کرد.
3. این دستگاه دارای انواع عملکردهای اندازه‌گیری سیستم اندازه‌گیری جاروب خطی فرکانس است. فرکانس اسکن اندازه‌گیری جاروب خطی تا 10 مگاهرتز است. فاصله جاروب فرکانس را می‌توان به 0.25 کیلوهرتز، 0.5 کیلوهرتز و 1 کیلوهرتز تقسیم کرد و تجزیه و تحلیل بیشتری از تغییر شکل ترانسفورماتور ارائه می‌دهد.
4. این دستگاه بسیار هوشمند، آسان برای استفاده و دارای عملکردهای متعددی مانند تنظیم خودکار محدوده و تنظیم خودکار فرکانس نمونه‌برداری است.
5. نرم‌افزار از پلتفرم ویندوز استفاده می‌کند و با سیستم‌های Win98/2000/WinXP/Win7/Win8/Win10 سازگار است. یک رابط نمایش راحت‌تر و آسان‌تر برای استفاده در اختیار کاربران قرار می‌دهد.
6. تجزیه و تحلیل مقایسه‌ای منحنی‌های تاریخی را ارائه می‌دهد، می‌تواند چندین منحنی تاریخی را همزمان بارگذاری کند، و می‌تواند به طور خاص هر منحنی را برای تجزیه و تحلیل افقی و عمودی انتخاب کند. مجهز به یک سیستم تجزیه و تحلیل و تشخیص هوشمند متخصص، می‌تواند به طور خودکار وضعیت سیم‌پیچ ترانسفورماتور را تشخیص دهد، 6 منحنی را همزمان بارگذاری کند، پارامترهای مربوطه هر منحنی را به طور خودکار محاسبه کند، به طور خودکار تغییر شکل سیم‌پیچ را تشخیص دهد و نتیجه‌گیری‌های مرجع را برای تشخیص ارائه دهد.
7. عملکرد مدیریت نرم‌افزار قدرتمند است، به طور کامل نیازهای استفاده در محل را در نظر می‌گیرد و به طور خودکار پارامترهای شرایط محیطی را ذخیره می‌کند تا مبنایی برای تشخیص تغییر شکل سیم‌پیچ ترانسفورماتور فراهم کند. داده‌های اندازه‌گیری به طور خودکار ذخیره می‌شوند و دارای عملکرد چاپ رنگی هستند تا کاربران بتوانند گزارش‌های آزمایش را تولید کنند.
8. نرم‌افزار دارای ویژگی‌های انسانی‌سازی آشکار است. اکثر شرایط اندازه‌گیری شده گزینه‌ها هستند. پارامترهای دقیق ترانسفورماتور را می‌توان برای مرجع تشخیصی ذخیره کرد و نیازی به وارد کردن آنها در محل نیست. اطلاعات را می‌توان بعداً اضافه و اصلاح کرد و استفاده از آن را راحت‌تر کرد.
9. نرم‌افزار بسیار هوشمند است. پس از اتصال سیگنال‌های ورودی و خروجی و تنظیم پارامترهای شرایط، تمام کارهای اندازه‌گیری را می‌توان تکمیل کرد و منحنی‌های شکل موج تاریخی را می‌توان در هر زمان در حین اندازه‌گیری برای مقایسه و مشاهده و توقف اندازه‌گیری باز کرد.
10. زمان اندازه‌گیری هر فاز کمتر از 60 ثانیه است و کل زمان مورد نیاز برای اندازه‌گیری تغییر شکل سیم‌پیچ یک ترانسفورماتور قدرت با سیم‌پیچ‌های بالا، متوسط یا پایین (بدون محدودیت در ظرفیت و سطح ولتاژ) بیش از 10 دقیقه نیست.
11. هنگام اندازه‌گیری ترانسفورماتور، پرسنل سیم‌کشی می‌توانند سیم‌های ورودی و خروجی سیگنال را بدون تأثیر بر نتایج اندازه‌گیری به طور دلخواه قرار دهند. پرسنل سیم‌کشی می‌توانند روی مخزن ترانسفورماتور بمانند بدون اینکه پایین بیایند، که باعث کاهش شدت کار می‌شود.
