آنالایزر CT/PT ترانسفورماتور تغذیه، تست نسبت تحریک تک فاز

Name: آنالایزر CT/PT ترانسفورماتور تغذیه، تست نسبت تحریک تک فاز
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX201D
Price: 7,970.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	CE, ISO
شماره مدل:	XHTX201D

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

CE, ISO

شماره مدل:

XHTX201D

شماره مدل:

XHTX201D

منطقه آزمایشی:

کابل شکل دهی

نوع کابل:

CAT3

سفارشی:

سفارشی

رنگ:

مشکی

فرکانس تست:

128 هرتز/111 هرتز/105 هرتز/94 هرتز ((Afc)

قطعنامه:

0.5 متر

بسته حمل و نقل:

جعبه چوبی پر شده با فوم در داخل

مشخصات:

350mm*280mm*170mm

علامت تجاری:

XHHG521B

کد HS:

8543201000

قابلیت ارائه:

1000 قطعه در سال

سفارشی سازی:

در دسترس

خدمات پس از فروش:

گواهی گارانتی

تضمین:

12 ماه

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

1000 عدد در سال

توضیحات محصول

تست نسبت تحریک تک فاز آنالایزر CT/PT ترانسفورماتور تامین Xzh

XHTX201D آنالایزر CT/PT عمدتاً برای تست میدانی CT و PT کلاس P استفاده می شود. موارد تست عمدتاً شامل ویژگی تحریک، نسبت تبدیل، قطبیت، رفع مغناطیس، منحنی های خطای 5٪ و 10٪، بررسی مدار ثانویه، تست مقاومت جریان متناوب فرکانس قدرت و بار ثانویه است. LCD را اتخاذ کنید، چاپگر مینی تایپ خود مجهز که از چاپ میدانی پشتیبانی می کند. پشتیبانی از استفاده از فلش USB دیسک برای تخلیه داده ها، با عملکرد ساده و راحت.

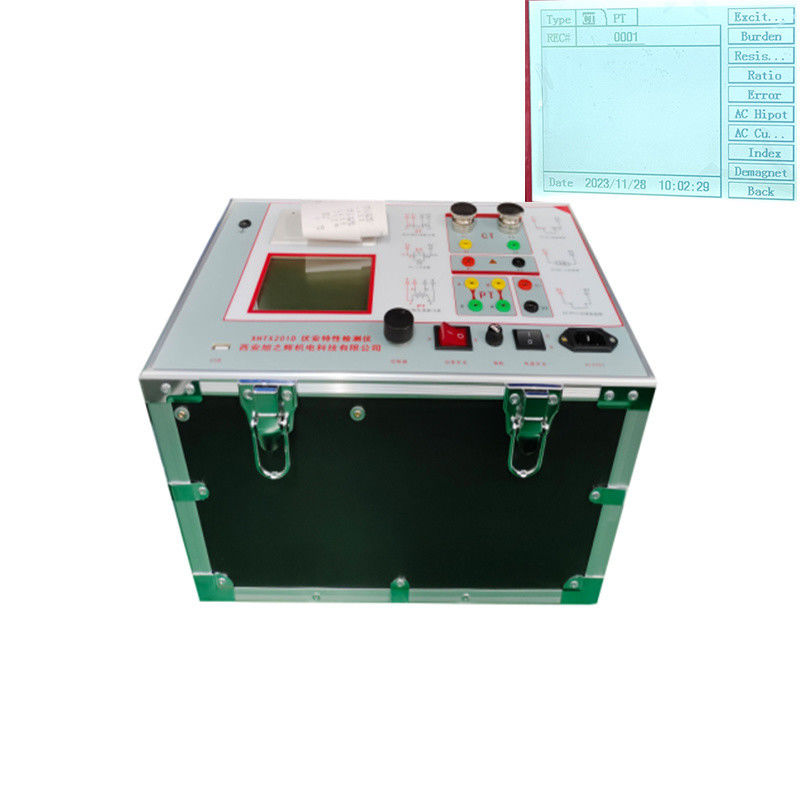

آنالایزر CT/PT ترانسفورماتور تغذیه، تست نسبت تحریک تک فاز 0
ویژگی های اصلی
پشتیبانی از تشخیص CT و PT هر دو

تمام موارد بازرسی را می توان در یک ابزار واحد بدون تجهیزات کمکی خارجی تکمیل کرد.
با کنترلر هوشمند، که کار با آن آسان است. LCD صفحه نمایش بزرگ، نمودار پورت ها را نمایش می دهد.
به طور خودکار منحنی های خطای 5٪ و 10٪ را ارائه دهید.
3000 مجموعه داده تست را می توان ذخیره کرد و حتی پس از قطع برق از بین نمی رود.
پشتیبانی از ذخیره داده ها در دیسک U، می تواند از طریق یک رایانه شخصی استاندارد خوانده شود و یک گزارش WORD ایجاد کند.
این دستگاه جمع و جور و سبک وزن است، وزن آن کمتر از 22 کیلوگرم است، برای تست میدانی بسیار خوب است.

عملکردهای اصلی تست و پارامترهای فنیجدول عملکرد

I. ترانسفورماتور جریان (CT)	II. ترانسفورماتور ولتاژ (PT)
1. منحنی مغناطیس	1. تست مشخصه تحریک
2. تست نسبت تبدیل	2. تست نسبت تبدیل
3. قطبیت	3. قطبیت
4.5٪ و 10٪ منحنی خطا	4. تست مقاومت جریان متناوب فرکانس قدرت
5. تزریق جریان	5. رفع مغناطیس
6. رفع مغناطیس	6. محاسبه مقدار نقطه زانو
7. تست مقاومت جریان متناوب فرکانس قدرت	7. تست بار ثانویه واقعی
8. محاسبه خودکار مقدار نقطه زانو تحریک	8. تست مقاومت
9. تست بار ثانویه واقعی
10. تست مقاومت

جدول پارامترهای فنی

پارامترهای فنی اصلی
منبع تغذیه عملیاتی:	AC220V±20V, 50~60Hz
شکل موج خروجی منبع تغذیه تجهیزات:	موج سینوسی
ولتاژ خروجی تک ماشین از مشخصه تحریک:	0~2500V
جریان خروجی تحریک:	0~20 A
جریان خروجی تک ماشین از تست نسبت تبدیل	0~1000A
محدوده اندازه گیری نسبت CT	5~25000A/5A(5000A/1A)
Pمحدوده اندازه گیری نسبت T	1~500KV
محدوده بار	5~1000VA
محدوده اندازه گیری مقاومت	0.1~300Ω
خطا:	≤0.5%(0.2%Reading+0.3%Range)
دمای عملیاتی:	-10ºC~+40ºC
رطوبت نسبی:	<90RH%
ارتفاع	≤1000m
ابعاد کلی (طول×عرض×ارتفاع):	400 200 260(mm)
وزن:	≤23 Kg
