روش تحلیل پاسخ فرکانسی برای دستگاه تست تغییر شکل سیم‌پیچ ترانسفورماتور

Name: روش تحلیل پاسخ فرکانسی برای دستگاه تست تغییر شکل سیمپیچ ترانسفورماتور
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	CE, ISO
شماره مدل:	XHBX1501

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

CE, ISO

شماره مدل:

XHBX1501

شماره مدل:

XHBX1501

قدرت:

برق

سفارشی:

سفارشی

محدوده اندازه گیری دامنه:

(-120dB) تا (+20dB)

دقت اندازه گیری دامنه:

0.1dB

دقت فرکانس اسکن:

0.005٪

سفارشی سازی:

در دسترس

تضمین:

1 سال

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

1000 عدد در سال

توضیحات محصول

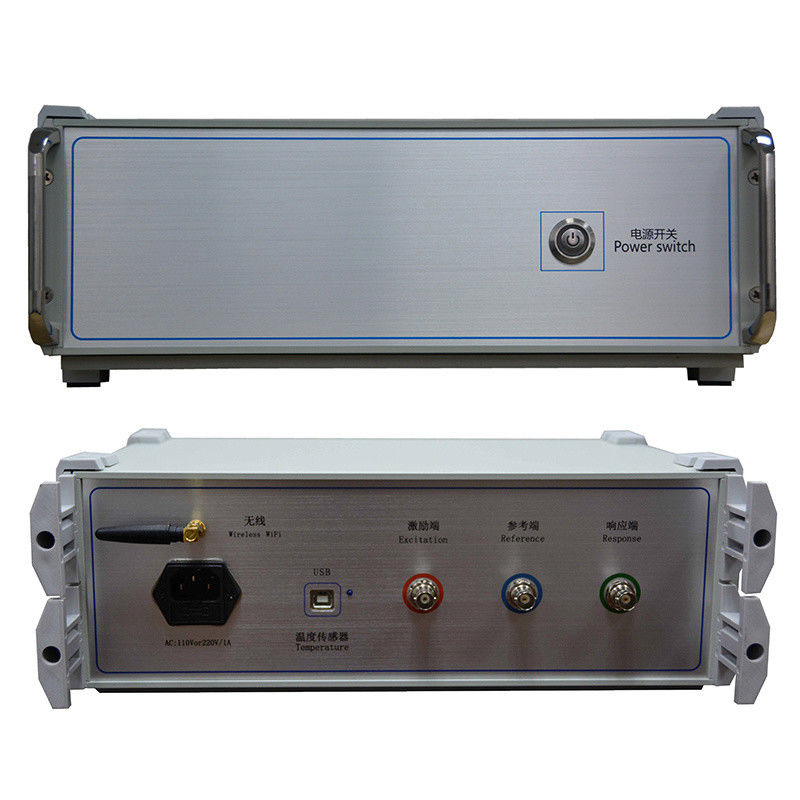

روش تحلیل پاسخ فرکانسی Xzh برای دستگاه تست تغییر شکل سیم پیچ ترانسفورماتور

دستگاه تست تغییر شکل سیم پیچ ترانسفورماتور بر اساس می تواند تشخیص دقیقی از عیب داخلی ترانسفورماتور بر اساس اندازه گیری پارامترهای مشخصه سیم پیچ های ترانسفورماتور در داخل، با استفاده از روش تحلیل پاسخ فرکانسی (FRA) که توسط کشورهای توسعه یافته توسعه و بهبود یافته است، انجام دهد.

محدوده اندازه گیری دامنه	(-120dB) تا (+20 dB)
دقت اندازه گیری دامنه	0.1dB
امپدانس ورودی سیگنال:	1MΩ
امپدانس خروجی سیگنال	50Ω
دامنه خروجی سیگنال	± 20V
درصد تکرار تست	99.9%
ابعاد ابزار اندازه گیری	(طولxعرضxارتفاع) 300X340X120 (میلی متر)
اندازه جعبه آلومینیومی ابزار	(طولxعرضxارتفاع) 310X400X330 (میلی متر)
وزن کل	13 کیلوگرم
دمای عملیاتی	-10ºC تا +40ºC
دمای ذخیره سازی	-20ºC تا +70ºC
رطوبت نسبی	<90٪، غیر متراکم

ویژگی های اصلی عملکرد

جمع آوری و کنترل با استفاده از ریزپردازنده های پرسرعت و یکپارچه.

رابط USB ارتباطی بین لپ تاپ و ابزار استفاده می شود.

ارتباط بین لپ تاپ و ابزار می تواند از رابط بلوتوث بی سیم یا رابط WIFI بی سیم (اختیاری) استفاده کند.

رابط WIFI بی سیم را می توان به راحتی در رایانه های لوحی و تلفن های هوشمند استفاده کرد.

سخت افزار فناوری اسکن دیجیتال DDS با سرعت بالا (ایالات متحده آمریکا) را اتخاذ می کند که می تواند عیوبی مانند پیچ خوردگی سیم پیچ، برآمدگی، جابجایی، کج شدن، تغییر شکل اتصال کوتاه بین حلقه ها و اتصال کوتاه تماس بین فازها را به طور دقیق تشخیص دهد.

نمونه برداری A/D دو کاناله 16 بیتی با سرعت بالا (در تست میدانی، تغییر دهنده ضربه را حرکت دهید و منحنی موج تغییرات آشکاری را نشان می دهد).

دامنه خروجی سیگنال توسط نرم افزار تنظیم می شود، حداکثر مقدار دامنه ±10V است.

کامپیوتر به طور خودکار نتایج تست را تجزیه و تحلیل کرده و اسناد الکترونیکی (Word) ایجاد می کند. این ابزار دارای ویژگی های اندازه گیری دوگانه است: اندازه گیری اسکن فرکانس خطی و اندازه گیری اسکن فرکانس قطعه ای، سازگار با حالت اندازه گیری دو گروه فنی در چین.

ویژگی های دامنه-فرکانس با مشخصات فنی ملی در مورد تستر ویژگی های دامنه-فرکانس مطابقت دارد. مختصات X (فرکانس) دارای شاخص گذاری خطی و شاخص گذاری لگاریتمی است، بنابراین می توانید منحنی را با شاخص گذاری خطی و شاخص گذاری لگاریتمی چاپ کنید. کاربر می تواند یکی را با توجه به نیازهای واقعی انتخاب کند.

سیستم تجزیه و تحلیل داده های تست خودکار,
