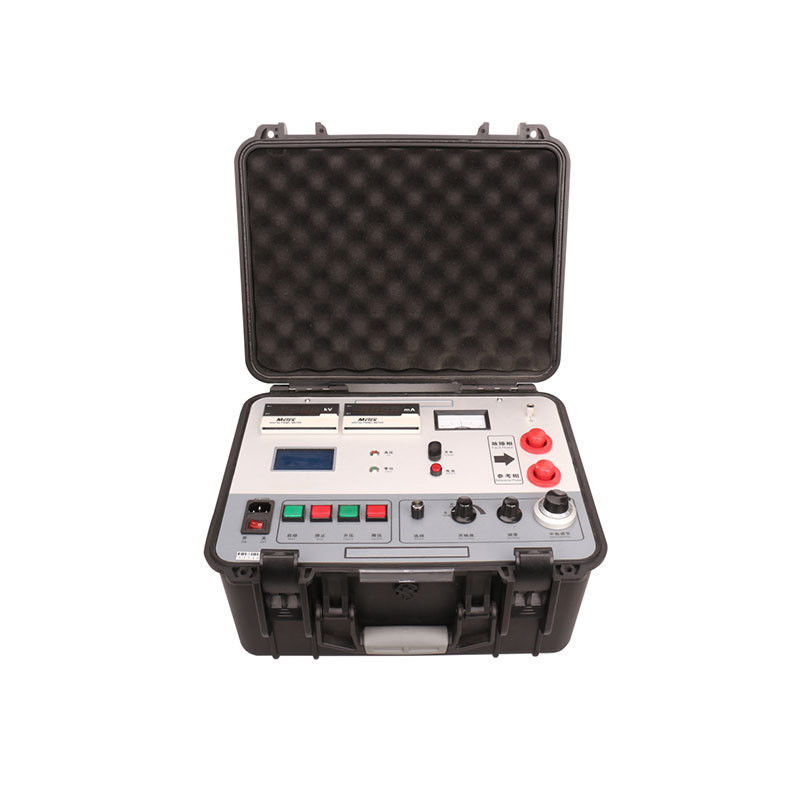

The cable outer sheath fault tester is designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.
این تجهیزات از یک تنظیم کننده ولتاژ الکتریکی و یک ترانسفورماتور R استفاده می کنند تا یک منبع جریان ثابت ولتاژ بالا را تشکیل دهند و عملکرد دکمه می تواند ولتاژ را افزایش یا کاهش دهد.
ولتاژ بدون بار 7500 ولت است، جریان مدار کوتاه 100mA است، و یک تقویت کننده حساسیت بالا و گالوانومتر برای نشان دادن تعادل استفاده می شود.این یک پل متعادل با پتانسیومتر متناسب را تشکیل می دهد و کل در پتانسیوم بالایی قرار می گیرد.
کابل اندازه گیری یک کابل لاستیکی با ولتاژ بالا دو هسته ای است که به طور ویژه طراحی شده است. روش اندازه گیری مقاومت چهار پایانه برای جلوگیری از خطاهای ناشی از مقاومت سرب استفاده می شود.
تمام پنل در پتانسیل پایین است. کار با یک لمس، طول کابل را وارد کنید و به طور خودکار فاصله نقص را محاسبه کنید.منبع ولتاژ بالا و پل در یک جعبه محافظ قابل حمل ادغام شده استبنابراین، دستگاه ولتاژ بالا، وزن سبک، عملیات آسان و استفاده ایمن دارد.
ویژگی ها
ولتاژ خروجی قابل تنظیم است.
دقت و ثبات بالایی دارد.
برای نشان دادن تعادل، تقویت کننده حساسیت بالا و گالوانومتر را اتخاذ کنید.
حفاظت صفر
به طور خودکار نقاط نقص را آزمایش کنید، اما عملکردهای آزمایش دستی را حفظ کنید.
در مقایسه با روش بازتاب موج، روش تعادل پل هیچ منطقه کوری ندارد و برای تعیین نقطه شکستن کابل های کوتاه و نزدیک به انتهای آنها استفاده می شود.
پل های ولتاژ بالا به ویژه برای
1نقطه شکستن مقاومت بالا کابل پس از قرار دادن، به ویژه نقطه شکستن مقاومت بالا خطی که سخت است به مقاومت کم سوزانده شود،مانند شکستن خطی مقاومت بالا از اتصال میانگین کابل.
2. نقطه خرابی نوع فلش اوور. پس از خرابی، منبع جریان ثابت می تواند قوس را حفظ کند، جریان پایدار از طریق پل جریان می یابد و پل دارای حساسیت کافی است.
3نقص هایی که هنوز شکسته نشده اند اما مقاومت کمتری دارند، مانند نقص های عایق بندی یافت شده با یک مگومتر که مقاومت کابل کم دارند اما تحت ولتاژ کار شکسته نمی شوند.
مشخصات فنی
| ولتاژ بدون بار |
≥7500 ولت |
| جریان مدار کوتاه |
≥100mA (وقتی تعادل تنظیم می شود، توصیه می شود آن را در 5 ~ 40mA تنظیم کنید) |
| دقت نسبت موقعیت |
± ((0.2%·L±1) متر |
| وزن |
25 کیلوگرم |
| منبع برق کار |
AC 220V (±10٪) ، 50Hz±1Hz؛ باتری داخلی 8.4V. |
اصل کار
اصول روش پل محل خطا کابل به شرح زیر است: فاز خطا و فاز بدون خطا کابل مورد آزمایش را کوتاه کنید.دو بازوی پل را به مرحله خطا و مرحله بدون خطا متصل کنید.، و تنظیم مقاومت قابل تنظیم در دو بازوی پل برای ایجاد توازن کابل پل، با استفاده از روابط متناسب و طول کابل شناخته شده،اجازه می دهد تا فاصله به خطا تعیین شود.
مزیت روش پل موقعیت خطای کابل این است که نسبتاً ساده است و دقت آن با الزامات آزمایش مهندسی در محل مطابقت دارد.بسیار آسان است برای اندازه گیری دو فاز شکاف مدار کوتاه در خطوط کابلاستفاده از پل مورای برای پیدا کردن نقطه شکستن یک روش کلاسیک است که راحت و دقیق است.
روش پل بر اساس این واقعیت است که مقاومت هسته سیم (یا لایه محافظ) یکنواخت و متناسب با طول است. شکل زیر استفاده معمول را نشان می دهد:
توضیحات پنل
1گالوانومتر: نقطه صفر تعادل الکتریکی قابل تنظیم است.
2آمپر متر: اندازه گیری جریان خروجی mA
3ولتی متر: ولتی متر خروجی ولتاژ ولتاژ بالا
4چراغ نشان دهنده ولتاژ بالا: این چراغ در هنگام خروجی ولتاژ بالا روشن می شود
5نمایش: محتوای عملیات را نشان می دهد.
6نور شاخص صفر: هنگامی که این نور روشن است، نشان می دهد که ولتاژ خروجی در حالت صفر است.
7. سوکت برق: منبع برق عامل ابزار، پورت اتصال AC 220V
8نگهدارنده فیوز: محل نصب فیوز سیستم برق AC 220V
9. سوئیچ برق: "I" سوئیچ برق AC 220V را روشن می کند، "0" برق سیستم را خاموش می کند.
10. دکمه شروع: هنگامی که نور صفر روشن است، به این معنی است که ولتاژ خروجی در حالت صفر است. هنگامی که روشن است، دکمه شروع موثر است.اگر چراغ صفر بعد از روشن کردن سوئیچ برق روشن نشود، دکمه پایین را فشار دهید تا چراغ روشن شود. وقتی چراغ صفر روشن شود، ، برای شروع ولتاژ بالا و تولید ولتاژ بالا فشار دهید.
11دکمه توقف: هنگامی که آزمایش به پایان می رسد یا یک ناهنجاری رخ می دهد، این دکمه را فشار دهید تا خروجی ولتاژ بالا را قطع کنید.
12. دکمه تقویت: فشار دادن این دکمه برای افزایش ولتاژ خروجی از کوچک به بزرگ؛
13. دکمه کاهش فشار: فشار این دکمه برای کاهش ولتاژ خروجی از بالا به پایین
14انتخاب: "انتخاب" کنوانسیون عملیات سوئیچ رمزگذاری کننده: چرخش --- حرکت نشانگر یا عملیات تغییر شماره؛
فشار ---- اجرا یا تایید عملیات.
15. تنظیم حساسیت: 1. سوئیچ باتری داخلی 2 تنظیم حساسیت و استفاده از آن با دکمه تنظیم صفر
16. دکمه تنظیم صفر: دکمه تنظیم صفر را چرخش دهید تا گالوانومتر به صفر اشاره کند.
17تنظیم تعادل: دکمه تعادل را تنظیم کنید تا گالوانومتر به طور قابل توجهی منحرف شود تا گالوانومتر به صفر اشاره کند.اگر نشانگر در سمت راست باشدمشاهده و ثبت خواندن آن P1؛
18چراغ شاخص: چراغ شاخص کار باتری داخلی، این چراغ پس از روشن شدن تنظیم حساسیت روشن می شود.
19ماده مرجع: کلیپ سیاه خط خروجی به فاز مرجع متصل می شود.
20. فاز معیوب: کلیپ قرمز خط خروجی به فاز معیوب متصل است.
21شارژ: پورت شارژ DC8.4V، شارژر 8.4V را برای شروع شارژ متصل کنید.
22نقطه زمین گیری: نقطه زمین گیری ابزار، حفاظت از ایمنی.
سیم کشی واقعی به صورت زیر است:
■HV یک منبع جریان ثابت ولتاژ بالا است.
■کابل های معیوب CD و کابل های کمکی AB دارای یک قطعه قطعی هسته و طول L هستند و فاصله بین نقطه خطا و انتهای اندازه گیری X است.
■ کلیمپ اندازه گیری به هر دو انتهای هسته کابل A و C متصل است. دو طرف کلیمپ انتهای جریان و پتانسیل هستند که باید به طور قابل اعتماد به کابل متصل شوند.
■R پتانسیومتر تعادل است و خواندن آن درصد است.
■G یک گالوانومتر است، نقطه صفر تعادل الکتریکی قابل تنظیم است.
■در انتهای دور، هر دو انتهای BD باید کوتاه شوند و مدار کوتاه باید به طور ایمن تضمین شود.
مراحل اندازه گیری:
آماده سازی (تعین درست فاز معیوب و سیم)
1. استفاده از یک مولتی متر، megger یا دیگر تجهیزات مقاومت در برابر ولتاژ برای تایید وضعیت خرابی کابل و ثبت مقاومت عایق به زمین و یا خرابی ولتاژ باقیمانده هر هسته.
2طول، مدل، برش متقابل و سایر پارامترهای کابل مورد آزمایش را ثبت کنید، در امتداد مسیر قرار دادن کابل گشت بزنید،مدار کوتاه کابل معیوب و قطب خروجی کابل کمکی در انتهای دور، و يه نفر رو بذاريد که دوربين رو نظارت کنه تا از ولتاژ بالا از صدمه زدن به مردم جلوگیری کنه
3. سیم کشی. ترمینال زمین ابزار باید به بدن زمین در محل متصل شود.
اولین انتهای اندازه گیری (کلیپ قرمز) به هسته کابل معیوب متصل می شود و انتهای اندازه گیری (کلیپ سیاه) به هسته کابل کمکی متصل می شود.
اندازه گیری (درصدی نقص کشف شده با افزایش ولتاژ)
4. منبع برق به AC220V متصل شده است. سوئیچ حساسیت را روشن کنید و آن را به حداکثر برگردانید ، چراغ شاخص باتری روشن می شود.
5. تنظیم صفر پل (وقتی که نشانگر گالوانومتر در صفر نیست). دکمه تنظیم صفر را چرخش دهید تا نقطه گالوانومتر به صفر برسد.
6. تقویت. کلید برق را روشن کنید و چراغ صفر روشن می شود. اگر روشن نشود، دکمه کاهش ولتاژ را کلیک کنید تا چراغ روشن شود.سپس روی دکمه شروع کلیک کنید و نور شاخص ولتاژ بالا روشن خواهد شد.
7. دکمه تقویت را کلیک کنید و ولت متر و آمپر متر را مشاهده کنید تا آمپر متر بیش از 20mA باشد. اگر جریان ناپایدار باشد،شما می توانید به افزایش ولتاژ ادامه دهید و آن را برای یک دوره زمانی برای تشکیل یک قوس پایدار یا منطقه رسانا برای ثبات جریان در طول آزمایش حفظ کنید.
8. تنظیم تعادل. دکمه تعادل را تنظیم کنید تا گالوانومتر به طور قابل توجهی منحرف شود تا گالوانومتر به صفر اشاره کند. (اگر اشاره کننده به سمت چپ باشد، در جهت مخالف ساعت چرخش کنید.اگر نشانگر در سمت راست باشدمشاهده و ثبت خواندن P1 از صفحه، و توقف افزایش ولتاژ پس از اندازه گیری نسبت نقص.
محاسبه (به طور خودکار فاصله به خطا را محاسبه می کند)
9. پس از روشن کردن قدرت، وارد صفحه استقبال و به طور خودکار وارد صفحه بعدی در 2 ثانیه
10. طول کابل رو وارد کن
"انتخاب" کنوانسیون عملیات سوئیچ رمزگذاری کننده: چرخش --- حرکت نشانگر یا عملیات تغییر شماره
فشار ---- اجرا یا تایید عملیات.
صفحه طول کابل را وارد کنید (ارزش اولیه % است، افزایش در جهت ساعت و کاهش در جهت ساعت)
کلید "انتخاب" را به سمت چپ و راست چرخش دهید، نشانگر را به موقعیت "0000" منتقل کنید که در آن داده ها باید اصلاح شوند، کلید "انتخاب" را برای تعیین موقعیت فعلی فشار دهید.چرخش سوئیچ کدگر "انتخاب"، شماره موقعیت فعلی خواهد بود از "0 به 9" تغییر، و سپس فشار "انتخاب" کلید رمزگذاری برای تایید شماره ورودی، نشانگر به طور خودکار به رقم بعدی حرکت می کند،و ورودی هر عدد (i.e، طول کابل L) به ترتیب تکمیل می شود. هنگامی که کرسر بر روی بعدی است، کلید "انتخاب" کدگر را برای ورود به صفحه بعدی فشار دهید
11.صفحه تست
هنگامی که کرسر در تست است، فشار بر روی "انتخاب" کلید رمزگذاری،و سیستم به طور خودکار جمع آوری گره پل اصلی نسبت P (حساب مقیاس تعادل) و محاسبه فاصله خطای Xهرکليک يک بار جمع ميکنه
هنگامی که کرسر در آخرین قرار دارد، کلید کدگذاری "Select" را فشار دهید تا به صفحه قبلی (صفحه ورودی 10) برگردید.
هنگامی که کرسر بر روی بعدی است، فشار دهید "انتخاب کنید" دکمه رمزگذاری برای ورود به صفحه بعدی
12. صفحه نتایج
- صفحه نتایج اندازه گیری
- نتایج اندازه گیری را نشان دهید.
هنگامی که کرسر در آخرین قرار دارد، کلید کدگذاری "Select" را فشار دهید تا به صفحه قبلی (صفحه ی 11) برگردید.
هنگامی که کرسر در حالت استراحت قرار دارد، روی سوئیچ کدگذاری "Select" فشار دهید، تنظیم مجدد و راه اندازی مجدد را انجام دهید و وارد (9. صفحه خوش آمدید) شوید.
اتصال معکوس برای بررسی کالیبراسیون:کاهش ولتاژ و تخلیه. کلیمپ های اندازه گیری را عوض کنید و مراحل (4) تا (12) را تکرار کنید تا یک مقدار P2 دیگر بدست آورید که باید به عنوان P1 + P2 = 100 محاسبه شود.
محل نقطه خطا X=2 × L × P1٪ است. توجه ویژه ای باید به "2" در فرمول پرداخت شود، زیرا اضافه کردن یک کابل کمکی طول کابل های درگیر در محاسبه را دو برابر می کند.
لیست بسته بندی
| میزبان (واحد اصلی) |
1 مجموعه |
| سیم های اتصال با قدرت بالا |
1 مجموعه |
| کابل برق |
1 عدد |
| کابل خروجی ((قرمز، سیاه) |
1 مجموعه |
| سیم زمین |
1 عدد |
| شارژر |
1 عدد |
| فیوز ((3A) |
پنج تا |
