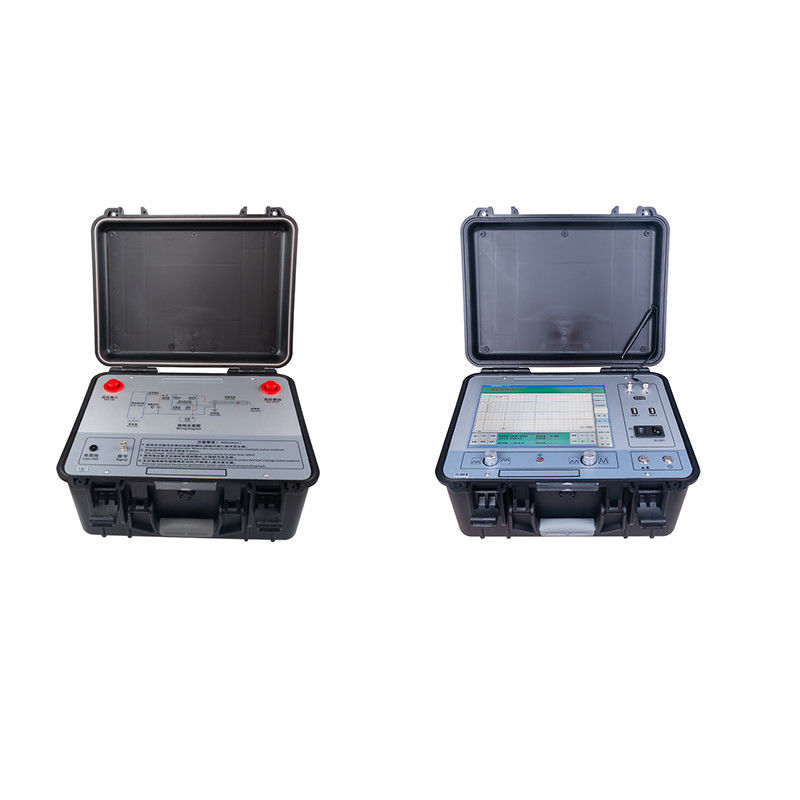

XHGG502
XHGG502 Cable Fault Pre Locator یک ابزار ویژه برای اندازه گیری و تجزیه و تحلیل وضعیت کابل های برق و فاصله خطا است. این دستگاه با ترکیب فناوری الکترونیک مدرن و فناوری کامپیوتر، فیلتر سیگنال، جمع آوری داده ها، پردازش داده ها، نمایش گرافیکی و تجزیه و تحلیل گرافیکی را برای تکمیل اندازه گیری سرعت کابل، تست طول کابل و تست فاصله خطای کابل انجام می دهد.
این دستگاه مکان یاب خطای کابل از کنترل کامپیوتر صنعتی 12.1 اینچی، سیستم عامل ویندوز، حالت عملیات لمسی، روشنایی فوق العاده بالا، رابط نمایشگر صفحه نمایش LCD بزرگ برای استفاده آسان، نمونه برداری مداوم خودکار و جمع آوری شکل موج دقیق در زمان واقعی استفاده می کند.
XHGG502 ARC Cable Fault Pre Locator از جدیدترین فناوری کامپیوتر صنعتی تعبیه شده و پیشرفته ترین فناوری تست "روش هشت پالس" (روش چند پالس) استفاده می کند، به طوری که هر خطای مقاومت بالا ساده ترین شکل موج خطای اتصال کوتاه را ارائه می دهد که شبیه به ویژگی های پالس ولتاژ پایین است و خواندن آن آسان است. همچنین دارای حالت های عملیاتی روش فلاش اور ولتاژ ضربه ای و روش پالس ولتاژ پایین است که برای تشخیص خطاهای مختلف کابل مناسب است. میزان موفقیت تشخیص خطا، دقت تست و سهولت تست بهتر از هر تجهیزات تست داخلی است.
ویژگی های اصلی
• سیگنال بازتابی ارسال شده توسط کوپلر پالس به طور خودکار نمایش داده می شود و شکل موج کامل مدار باز کابل همزمان نمایش داده می شود.
• محاسبه و نمایش خودکار فاصله خطا;
• دارای عملکرد ذخیره شکل موج های آزمایشی عظیم: شکل موج های به دست آمده از آزمایش میدانی را می توان به راحتی در دستگاه با توجه به ترتیب مشخص شده ذخیره کرد و می توان در هر زمان آن را فراخوانی و مشاهده کرد;
• با رابط USB چاپگر استاندارد;
• عملکرد ساده و قابلیت اطمینان بالا. دارای عملکرد هزینه بسیار بالا;
• منبع تغذیه باتری لیتیوم پلیمری داخلی، که می تواند مدار باز کابل و خطای اتصال کوتاه مقاومت کم را در محیط بدون منبع تغذیه آزمایش کند.
حالت های کاری تست XHGG502 ARC Cable Fault Pre Locator شامل روش پالس ولتاژ پایین، روش فلاش اور ولتاژ بالا و روش چند پالس است. در اینجا بر روی روش چند پالس که با سایر دستگاه ها متفاوت است تمرکز می شود.
هدف از استفاده از روش چند پالس برای آزمایش خطای کابل این است که پالس تست ولتاژ پایین ارسالی به طور موثر از تداخل نوسان کسینوس بزرگ که در لحظه ضربه ولتاژ بالا کابل معیوب رخ می دهد، جلوگیری کند و یک اتصال کوتاه استاندارد و واضح مشابه در طول قوس اتصال کوتاه نسبتاً پایدار در نقطه خطا به دست آورد. پژواک خطا، و انتخاب بزرگی از شکل موج های آزمایشی ایده آل وجود دارد.
ولتاژهای ضربه ای مختلف، طول کابل های مختلف، فواصل خطای کابل های مختلف و دوره و مدت زمان نوسانات کسینوس بزرگ بسیار متفاوت است. شکل موج جمع آوری شده توسط روش پالس ثانویه ساده اغلب به دلیل زمان تاخیر انتقال ناکافی، توسط نوسان کسینوس بزرگ مختل می شود و شکل موج آشفته و دشوار است. تجزیه و تحلیل آن. این فقط با تنظیم زمان راه اندازی تاخیری پالس تست یا استفاده از یک دستگاه افزایش قوس ولتاژ متوسط قابل اطمینان است که باعث افزایش دشواری عملیات و وزن و هزینه تجهیزات می شود. روش چند پالس فقط بر این مشکلات غلبه می کند و روش های آزمایش را بسیار ساده می کند. هشت مجموعه از شکل موج های آزمایشی از فرآیند فلاش اور ولتاژ بالا یک ضربه به دست می آید و همیشه چندین مجموعه از شکل موج وجود دارد که برای تفسیر فاصله خطا مناسب هستند. این نیز مزیت روش چند پالس در مقایسه با روش پالس دوم است.
سیستم عامل
این دستگاه دارای سه روش تست است، یعنی روش چند پالس، روش پالس ولتاژ پایین و روش فلاش اور ولتاژ بالا.
روش پالس ولتاژ پایین برای آزمایش خطاهای مقاومت کم، کل طول کابل یا فاصله خطای مدار باز و فاصله خطای کابل اتصال کوتاه مناسب است.
روش فلاش اور ولتاژ بالا و روش چند پالس برای آزمایش فاصله خطای کابل با مقاومت بالا مناسب است.
پارامترهای فنی
| فرکانس نمونه برداری |
400 مگاهرتز |
| حداقل وضوح |
0.5 متر (100 متر/میکروثانیه) |
| عرض پالس ولتاژ پایین |
0.2uS/2uS/4uS |
| منطقه کور تست |
≤20m |
| محدوده اندازه گیری |
≥68km |
| خطای اندازه گیری |
≤±(0.5%×L+1m), L طول کابل است |
| سه طول کابل تست وجود دارد |
<1km (short distance); <3km (medium>3 کیلومتر (مسافت طولانی)، (دامنه تست پالس ولتاژ پایین: 400Vpp) |
| ولتاژ مقاومت کوپلر پالس |
DC 35kV |
| پالس اندازه گیری |
پالس ولتاژ پایین 300V±10% |
| امپدانس خروجی |
350 اهم |
| بهره سیگنال ورودی |
±64dB |
| مصرف برق |
120VA |
| ضریب سرعت انتشار |
10-300m/μs |
| شرایط کاری |
دما -25℃～+65℃، رطوبت نسبی 85٪، فشار اتمسفر 750±30mmHg |
| حجم و وزن |
تستر خطای کابل 430×380×220mm-10kg;
کوپلر پالس 430×380×220mm-10kg
|
این دستگاه می تواند 8 مجموعه از شکل موج های اطلاعات کابل را در یک زمان جمع آوری کند و بهترین و آسان ترین شکل موج را برای تجزیه و تحلیل انتخاب کند.
معرفی پنل
1 صفحه نمایش:صفحه نمایش لمسی درجه صنعتی 12.1 اینچی;
2 ارتباطات:رابط خروجی سیگنال پالس روش پالس ولتاژ پایین، رابط ورودی سیگنال نمونه بردار روش فلاش اور ولتاژ بالا;
3 اتصال زمین:ترمینال اتصال زمین ایمنی;
4 نشانگر برق:نیروی باتری داخلی را نشان می دهد که در 4 شبکه نمایش داده می شود;
5 USB-1:کارت شبکه بی سیم خارجی و دستگاه ارتباطی USB;
6 USB-2:کارت شبکه بی سیم خارجی و دستگاه ارتباطی USB;
7 کلید برق:موقعیت "I"، از منبع تغذیه AC 220V برای تامین برق سیستم استفاده کنید;
دنده "II" از باتری داخلی برای تامین برق سیستم استفاده می کند. هنگامی که "سوکت برق" به منبع تغذیه AC 220V متصل است، همزمان باتری را نیز شارژ می کند;
دنده "O"، برق سیستم را خاموش کنید;
8 سوکت برق:منبع تغذیه کاری دستگاه، پورت اتصال AC 220V;
9 فیوز:مکانی که فیوز سیستم منبع تغذیه AC 220V نصب شده است;
10 خودآزمایی:سیگنال ها را تحت پالس های متعدد منتقل کنید;
11 روشن/خاموش:روشن و خاموش کردن برق کاری کامپیوتر صنعتی;
12 دامنه:هنگام جمع آوری شکل موج ها، دستگیره دامنه را تنظیم کنید تا دامنه شکل موج های جمع آوری شده را تغییر دهید;
13 چراغ نشانگر:چراغ نشانگر منعکس کننده روش بازرسی;
14 جابجایی:هنگام جمع آوری شکل موج ها، دستگیره جابجایی را تنظیم کنید تا ارتفاع خط پایه شکل موج های جمع آوری شده را تغییر دهید;
