تشخیص خطای کابل ولتاژ پایین 15kV 900J ژنراتور الکتروژنی حمل

XHHV515-8Lبالاژنراتور ولتاژ پالسیک دستگاه یکپارچه قابل حمل است که عمدتاً برای تخلیه شوک در طول آزمایش خطای کابل ولتاژ پایین استفاده می شود. ژنراتور پالس حالت کار طراحی انسانی را اتخاذ می کند،قطعات الکترونیک ولتاژ بالا و فرکانس بالا و فن آوری ولتاژ بالا، که آسان برای استفاده، سبک در وزن و آسان برای حمل.

آن را به یکپارچه سازی خازن ذخیره سازی انرژی، منبع ولتاژ بالا DC، و فاصله گلوله تخلیه. کار این تجهیزات امن و قابل اعتماد است، با عملکرد حفاظت خودکار از بیش از حد در حال حاضر،ولتاژ بیش از حد و گرم شدن بیش از حد، می تواند واقعاً اثر آسیب ندیده توسط ضربه را به دست آورد و همچنین می تواند به طور معمول با ولتاژ بالا به زمین کار کند.

XHHV515-8Lبالاولتاژضربان قلبژنراتورمجهز به یک رله زمان است و فاصله زمان تخلیه می تواند به صورت دلخواه در عرض 0-100 ثانیه تنظیم شود. هنگام کار، خروجی پالس ولتاژ بالا یکنواخت و قابل کنترل است،اندازه گیری ولتاژ جانبی ولتاژ بالا، نتیجه را در زمان واقعی و دقیق می کند. طراحی اندازه گیری ولتاژ بالا منحصر به فرد، در حالت توقف، ولت متر می تواند ولتاژ خازن را در زمان واقعی نشان دهد.کاربر می تواند ولتاژ باقیمانده را در هنگام تخلیه مشاهده کند، تا زمانی که ارزش ولتاژ به صفر برگردد، و در نهایت تخلیه را دقیق تر کنید.

معرفی پانل

توضیحات عملکرد پانل
1زمین ایمنی:زمین شیل ابزار باید به طور قابل اطمینان به زمین متصل شود تا از برق شدن شیل ابزار یا پرسنل جلوگیری شود.

2زمین ولتاژ بالا:همچنین به عنوان دم ولتاژ بالا شناخته می شود، باید به طور قابل اعتماد زمین گرفته شود تا از نشت و تخلیه ولتاژ بالا جلوگیری شود. تماس ضعیف ممکن است باعث عدم افزایش ولتاژ شود،شکستن ولتاژ بالا از اجزای داخلی ابزار، و حوادث ایمنی ناشی از نشت یا تخلیه در داخل ابزار.

3محل نمونه گیری:ترمینال منفی خازن ذخیره انرژی پالس ولتاژ بالایی دارد و باید به طور قابل اعتماد به زمین متصل شود.آن را برای نمونه برداری استفاده می شود زمانی که شکل موج در حال نمونه برداری تحت ولتاژ بالا حالت فلش اوور از آزمون خطای کابل. (بدون نمونه گیری فلش اوور ولتاژ بالا ژنراتور ولتاژ بالا، زمین گیری قابل اعتماد هنوز هم مورد نیاز است).

4دکمه تخليه:برای تماس با فاصله توپ، این دکمه را فشار دهید و به صورت دستی تخلیه کنید. (مدت هر فشار کلید نمی تواند بیش از 1 ثانیه باشد).

5دکمه شروع ولتاژ بالا:هنگامی که چراغ دکمه شروع روشن است، به این معنی است که ولتاژ خروجی در موقعیت صفر است. هنگامی که چراغ روشن است، دکمه شروع معتبر است.اگر چراغ دکمه شروع بعد از روشن کردن سوئیچ برق روشن نباشد، دکمه تنظیم ولتاژ را در جهت معکوس ساعت چرخش دهید تا نور روشن شود. هنگامی که نور دکمه روشن شود، این دکمه را فشار دهید تا دستگاه را راه اندازی کنید و خروجی ولتاژ بالا را تولید کنید.

6دکمه توقف ولتاژ بالا:هنگامی که آزمایش به پایان رسید یا یک ناهنجاری رخ داد، این دکمه را فشار دهید تا خروجی ولتاژ بالا را قطع کنید، چراغ ولتاژ بالا خاموش می شود و توپ تخلیه داخلی کار می کند.وقتی که کلید توقف روشن است، به این معنی که وجود دارد
خروجی ولتاژ بالا، و وقتی خاموش شده، به این معنی است که خروجی ولتاژ بالا وجود ندارد.

7. سوئیچ محافظت از جریان بیش از حد:هنگامی که فشار داده می شود، به این معنی است که عملکرد محافظت از بیش از حد جریان شروع شده است؛ هنگامی که آن را بالا می برد، به این معنی است که ابزار محافظت از بیش از حد جریان را فعال کرده است.

8تنظیم ولتاژ:پس از روشن کردن دستگاه، شما باید ابتدا دکمه را در جهت مخالف ساعت به پایان برگردانید، دکمه شروع را فشار دهید، و سپس در جهت ساعت تنظیم کنید تا ولتاژ خروجی را از کوچک به بزرگ افزایش دهید،و در جهت معکوس ساعت به
ولتاژ خروجی را از بزرگ به کوچک کاهش دهید.

9کلید برق:"I gear" سوئیچ منبع برق AC 220V را روشن می کند و "0 gear" قدرت سیستم را خاموش می کند.

10نگهدارنده فیوز:محل نصب فیوز سیستم برق 220 ولت AC.

11. سوکت برق:منبع برق کاری ابزار، پورت اتصال AC 220V.

12زمان تنظیم:فاصله زمان تخليه رو تنظیم کن

13آمپتر:نشان دادن جریان در سمت ولتاژ بالا.

14ولت متر:ولتاژ خروجی ولتاژ خروجی ولتاژ نشان دهنده kV متر

15خروجی ولتاژ بالا (EMP):در صورت برخورد با تخليه، خط خروجي ولتاژ بالا را وصل کنید.

16خروجی ولتاژ بالا (DC):وقتی که ولتاژ DC مقاومت کند، خط خروجی ولتاژ بالا را متصل کنید.

پارامترهای فنی

لیست بسته بندی

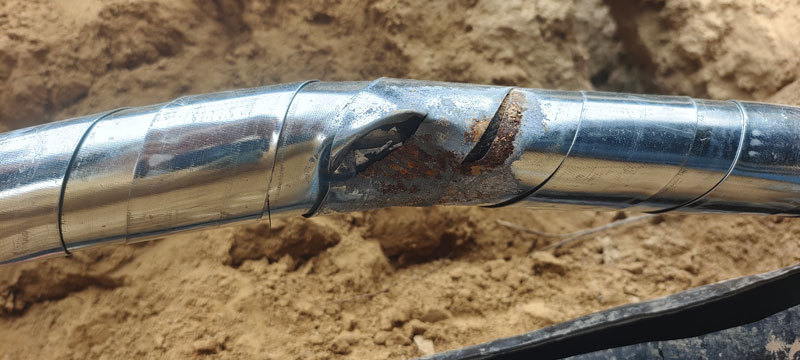

مورد آزمایش در محل
